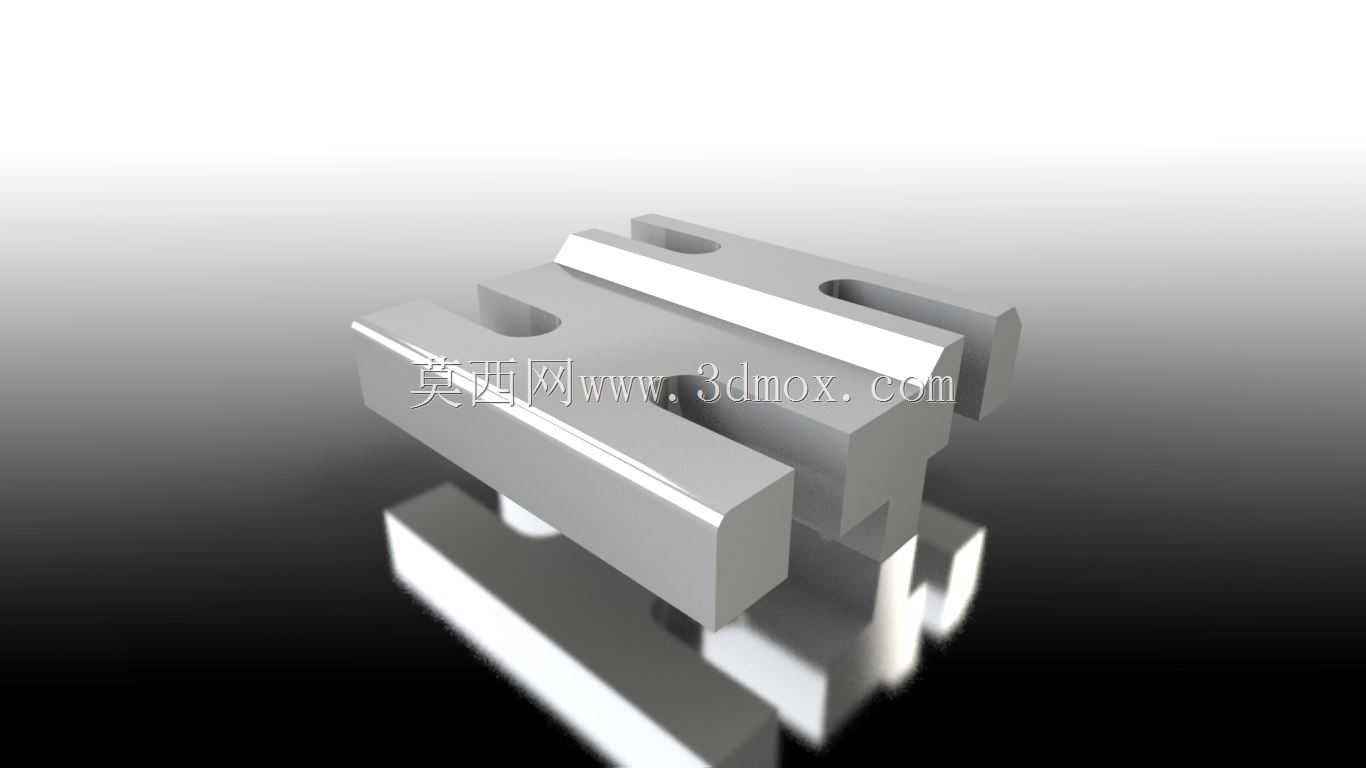

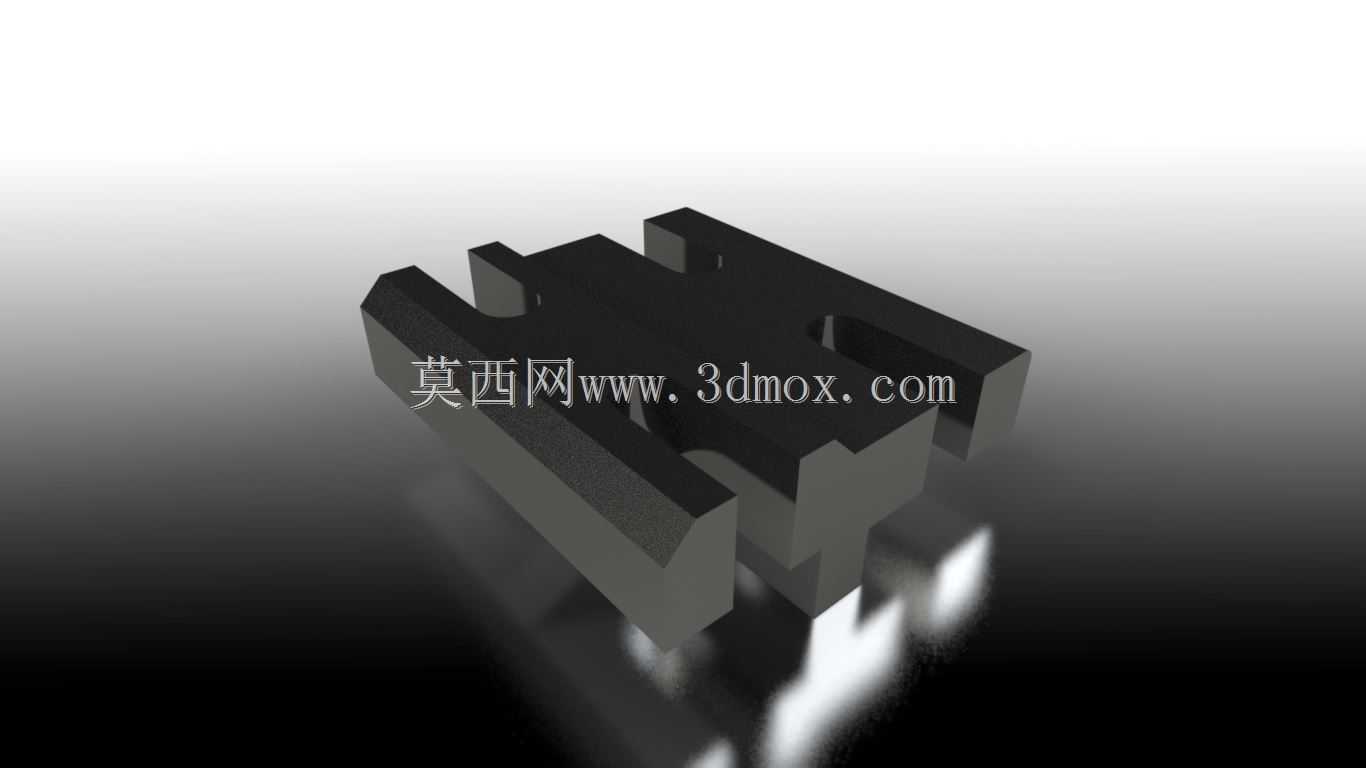

轧线辊道架换架承接装置结构设计

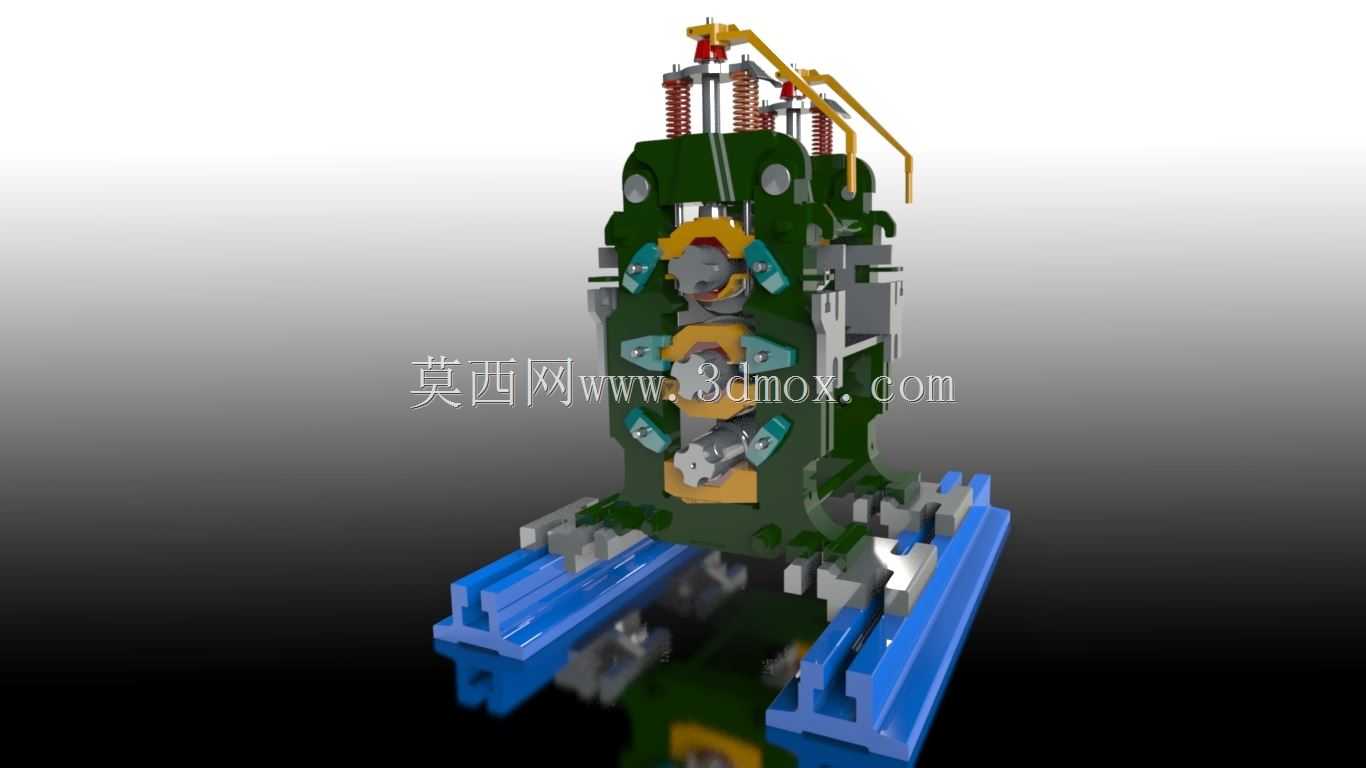

在长流程轧钢生产车间的辊道运维与换型作业场景中，这类辊道架承接装置是衔接不同规格辊道架快速切换的核心工装部件，主要承担大型立架与小型立架换架过程中的承载、定位与导向作用，全程依托固定的底板基础支架作为安装基准，无需在换架作业中改动基础预埋件的位置与连接结构，大幅缩减不同规格辊道切换的停机对位时间。从结构设计逻辑来看，装置主体采用立式框架承载结构，上部设置多组带弹簧缓冲的压持定位组件，换架过程中可以通过弹簧的压缩形变抵消架体落位时的刚性冲击，避免辊道架上的辊面、轴承位等精密配合面受碰撞损伤；中部设置多组对称分布的导向定位块，换架时可以引导待更换的辊道架沿预设轨迹滑入承接位，无需反复调整架体的横向、纵向位置，对位精度可控制在毫米级，适配轧线连续生产的快换需求。下部直接与固定底板基础支架连接，安装边界完全匹配原有基础支架的螺栓孔位布局，安装时无需对原有混凝土基础或预埋钢板进行二次加工，可直接替换原有老旧承接装置，也可在新线建设时直接预装。装置底部设置两组平行的滑动导向轨道，换架完成后可带动承接到位的辊道架沿轨道方向微调位置，匹配轧线不同工位的辊道对接需求，轨道的安装平面度要求控制在0.2mm/m以内，保证架体移动过程中无卡滞、无偏移。装置两侧设置的刚性限位挡块，可在辊道架落位后限制其横向窜动，避免轧钢过程中受钢坯冲击出现架体移位的问题；上部的管路走线结构整合了气动或液压管路的排布空间，无需额外设计走线支架，整体结构集成度较高。在实际应用中，这类装置可适配不同吨位的辊道架换架作业，承载能力覆盖常规热轧、冷轧线的辊道架重量区间，设计时充分考虑了轧线现场的高温、氧化粉尘工况，所有转动配合位置均设置了防尘密封结构，弹簧组件采用耐高温弹簧钢材质，可长期在轧线周边的高温辐射环境下保持力学性能稳定，减少日常运维的润滑、更换频次。设计过程中优先保证基础安装接口的通用性，不改动原有底板基础的结构尺寸，降低现场改造的施工量与成本，同时兼顾换架作业的操作便捷性，操作人员无需借助大型吊装设备反复对位，即可完成辊道架的承接与定位作业，有效提升轧线换型作业的效率，减少非计划停机时长。
