手动管材弯卷加工专用工装夹具

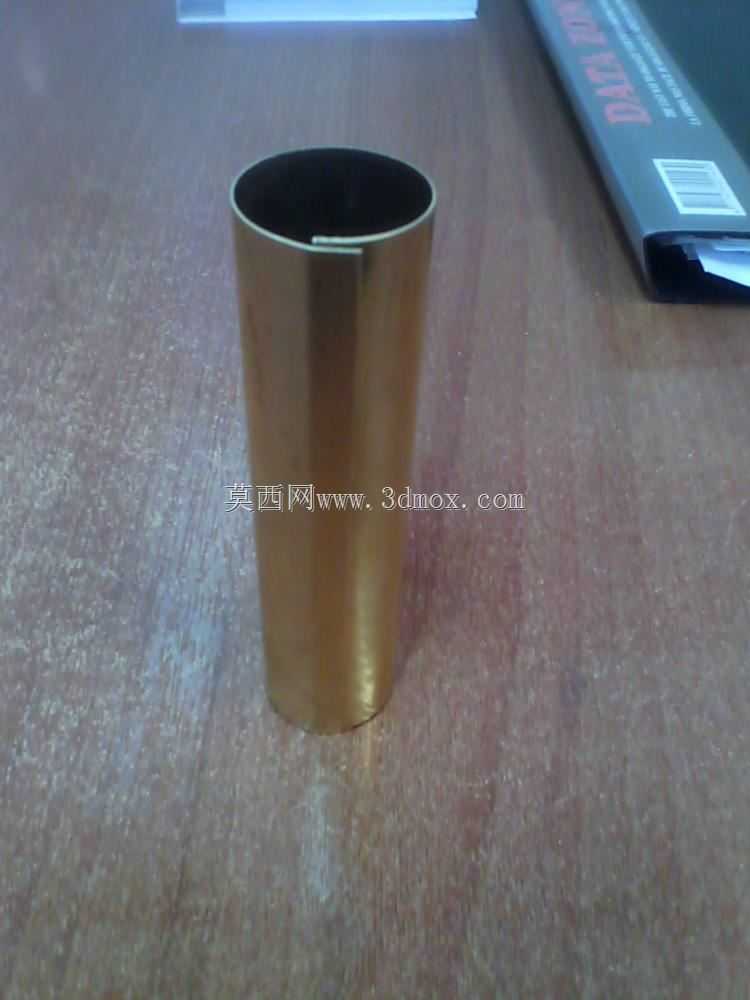

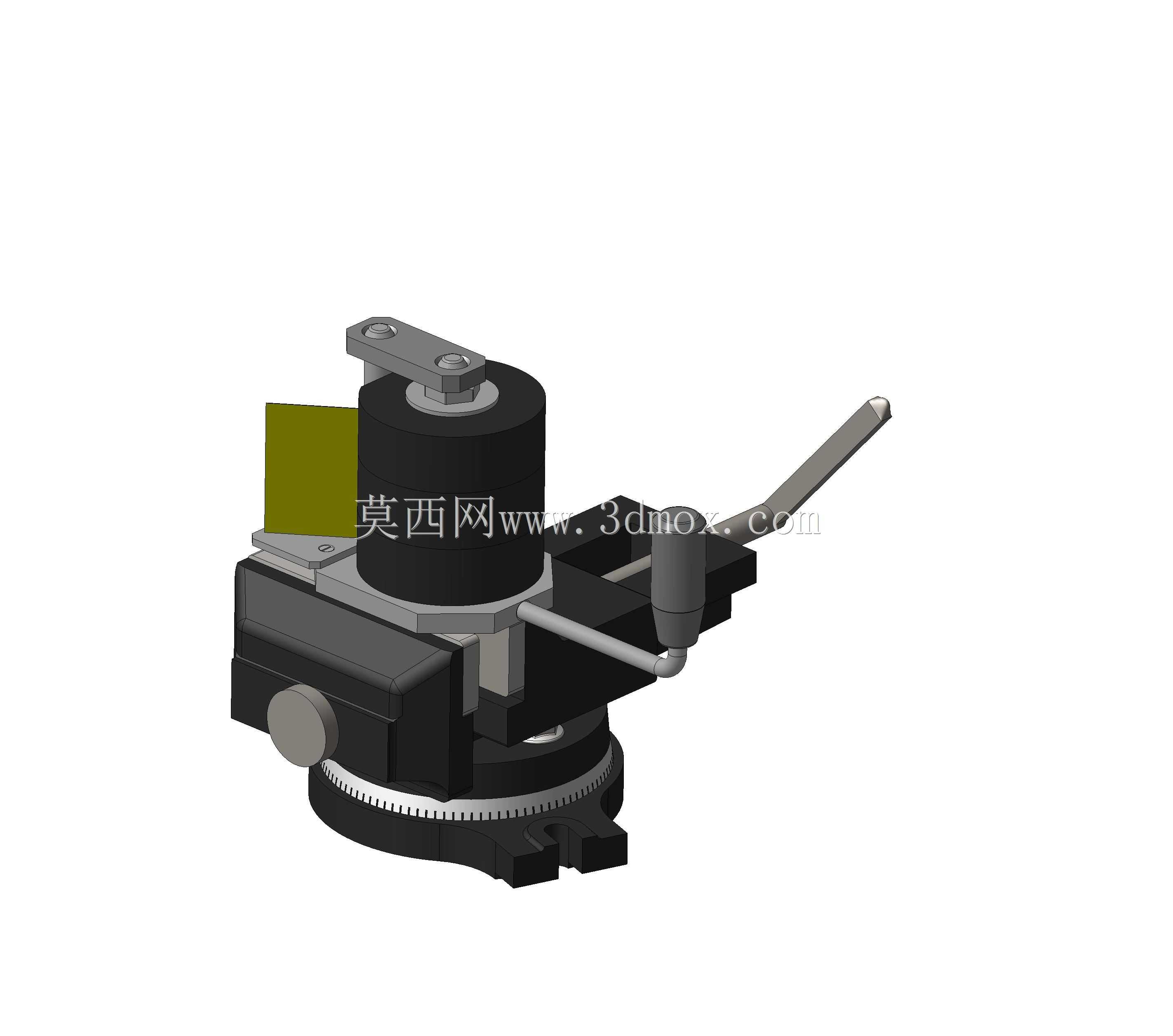

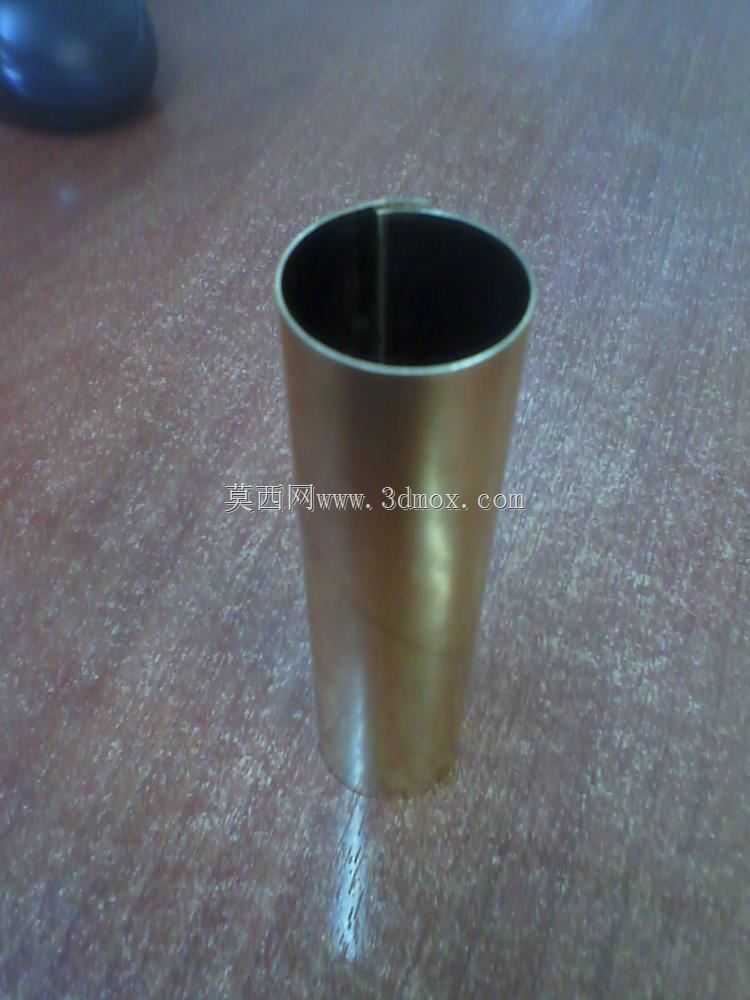

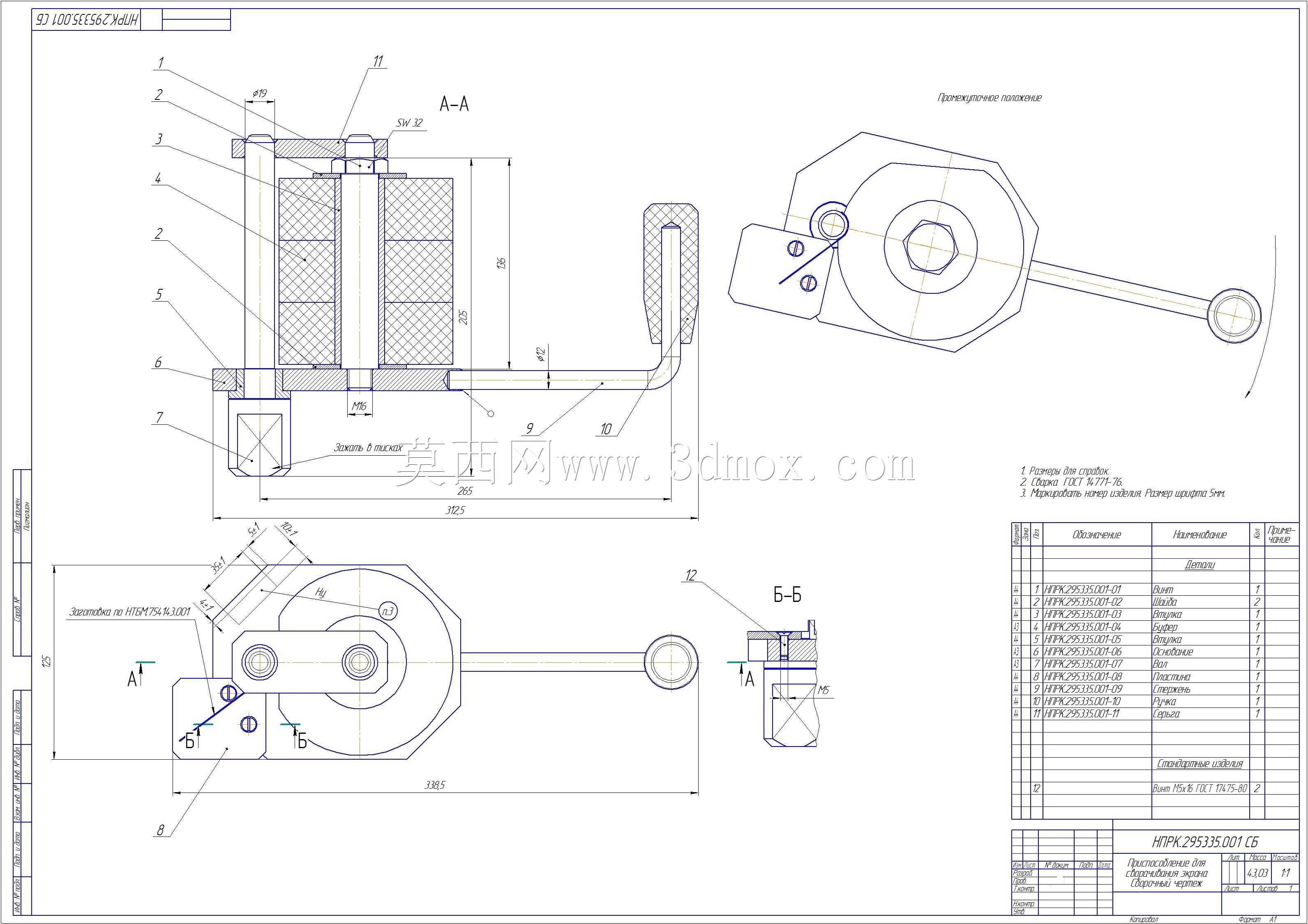

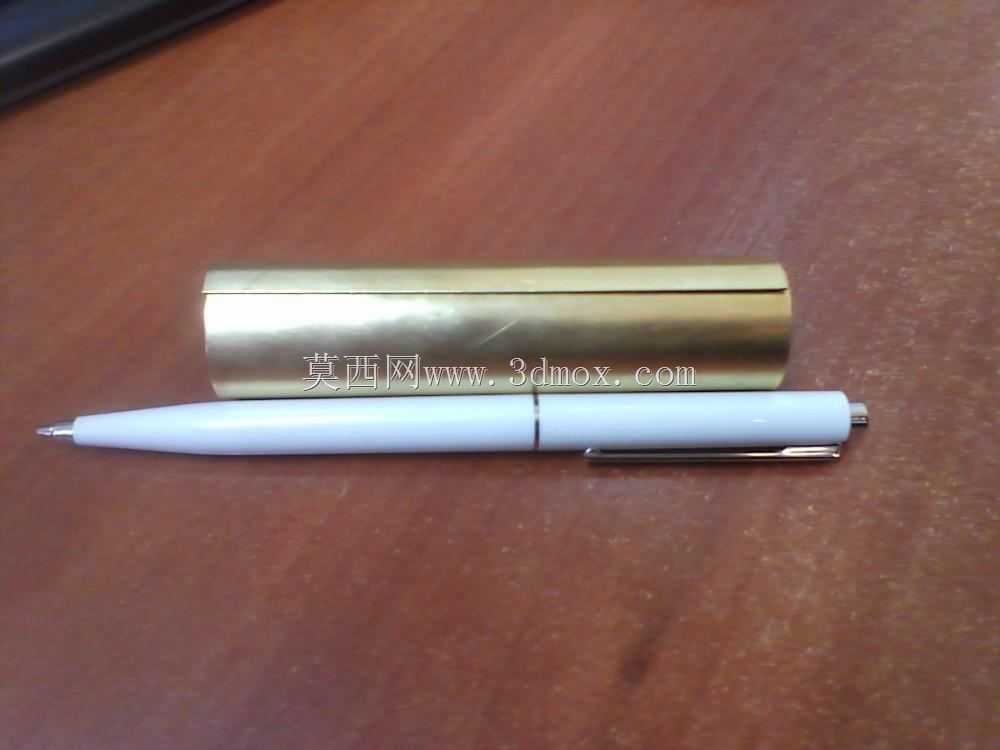

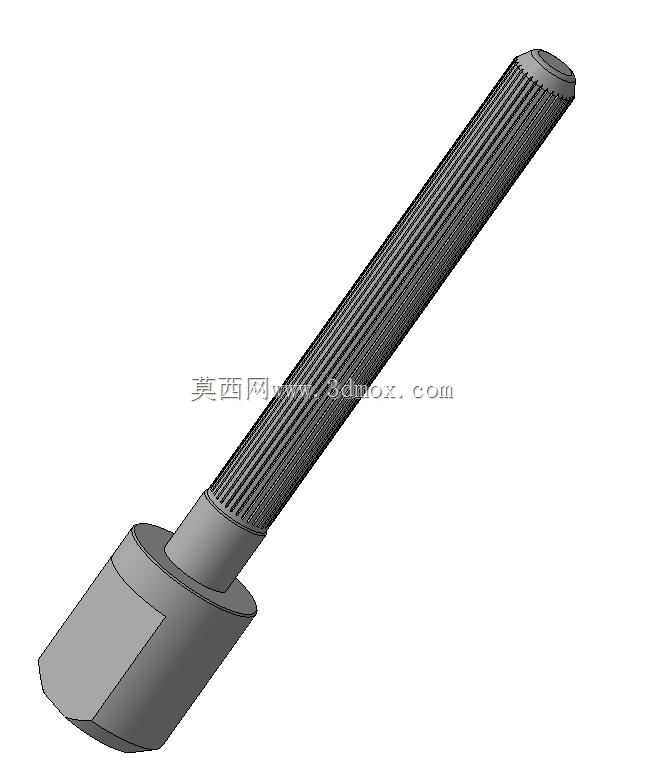

在制冷管路、小型液压油路、气动管线的现场维修与小批量制作场景中，经常会遇到小直径薄壁金属管需要弯折成特定曲率圆弧的加工需求，这类加工如果直接使用台虎钳夹持配合手锤弯折，很容易出现管壁瘪陷、弯折处曲率不均、管材表面划伤的问题，尤其是壁厚1mm以内的紫铜管、铝管，一旦出现瘪陷就会直接影响管路通流能力，后续安装使用时还容易在弯折应力集中处出现泄漏开裂。这套手动弯管工装就是针对这类小批量、现场作业的管材弯卷需求设计的，不需要外接动力源，单人即可操作，整体结构采用摇臂式回转设计，核心成型轮的轮廓槽根据目标管材的外径做了匹配的圆弧设计，槽深略大于管材半径，能够在弯卷过程中完全包覆管材外侧，避免管材受挤压时出现径向变形。工装的夹持端设置了可快速锁紧的管材固定结构，操作时先将待加工管材插入定位槽，扳动锁紧压块固定管材端部，之后转动加长摇臂，带动成型轮绕固定轴回转，就能沿着成型轮的轮廓将管材逐步弯卷成设定曲率的圆弧段，摇臂的长度经过力臂优化，普通操作人员单手施加力量即可完成壁厚1.5mm以内金属管的弯卷作业，不需要额外加力杆。从结构设计来看，这套工装的成型轮与底座之间采用了滑动轴承配合，回转过程中没有卡滞点，摇臂与成型轮的连接位置设置了加强筋，避免大力量操作时摇臂出现变形，底座上预留了两个螺栓安装孔，可以直接固定在工作台或者现场的钢结构支架上，不需要额外制作安装基座，安装边界尺寸控制合理，固定后整体占用的操作空间不足0.3平方米，适合在空间狭小的维修现场、装配工位使用。工装的压块接触面做了圆角钝化处理，不会在管材表面留下压痕，对于表面质量要求高的装饰性管材弯卷作业也能适配，成型轮的曲率半径是根据常用管路弯转需求设定的，弯卷后的管材圆弧段过渡平滑，没有折角，能够保证管路内部介质流动顺畅，不会出现通流截面突变的问题。不同于大型电动弯管设备，这套工装没有复杂的传动结构，日常维护只需要定期在回转销轴处加注少量润滑脂即可，长期使用也不会出现结构失效，在设备售后维修、小型机电装配、制冷管路安装等场景下，能够大幅提升小直径管材弯卷的加工效率，降低管材报废率。
