开式螺旋拉紧索具结构三维设计

这款开式螺旋拉紧构件，是起重索具、缆风固定、钢结构拉索系统里常用的张紧调节部件，日常在输电线路架线、户外遮阳棚拉索固定、起重吊装索具长度微调、小型钢结构临时拉结、农业大棚钢索张紧场景里都能见到它的身影，核心作用就是通过螺旋副的转动，调节两端挂钩之间的距离，从而给连接的索件施加预紧力，抵消索体受载后的伸长量，避免拉索松弛晃动。

从结构设计逻辑来看，它采用开式框架本体，中间的调节螺套两端分别加工正反内螺纹，两端的挂钩螺杆分别对应旋入螺套，转动中间的本体框架时，两个挂钩就会同步向内收或者向外伸，实现长度无级调节，相比闭式结构，开式框架能直接观察到螺杆的旋合长度，现场安装时可以直观判断螺纹啮合余量，避免旋合长度不足导致的脱扣失效，这一点在高空作业、现场快速安装场景里实用性很强。

设计时需要重点考虑几个边界条件：首先是两端挂钩的开口尺寸与挂点直径的匹配性，挂钩的圆弧内径要适配常规的卸扣、吊环、预埋挂耳的直径，避免间隙过大导致挂接后晃动磨损，或是间隙过小无法顺利挂入；其次是螺杆的旋合行程，要覆盖对应规格索具的常规调节量，同时预留足够的安全啮合长度，通常全行程内两端螺杆的螺纹啮合扣数不能低于5扣，防止受拉时螺纹滑牙；本体框架的内腔尺寸要留出螺杆转动的间隙，避免调节时螺杆与框架内壁发生卡滞，框架的两侧壁厚要满足额定载荷下的抗拉强度要求，不能出现受拉变形导致螺套卡滞无法转动的问题。

实际选型使用时，要注意它的安装边界：两端挂钩挂接后，要保证索具的受力方向与构件中心轴线重合，避免出现偏载，偏载状态下不仅会导致调节卡滞，还会让螺纹副承受额外的弯曲应力，大幅降低承载能力；调节到位后，很多现场工况会额外配锁紧螺母，防止受载振动导致螺套回转松动，尤其是在长期受振动的设备拉索、户外缆风场景，防松设计是必不可少的环节。另外，开式结构的螺纹副是外露的，日常维护时需要定期涂抹润滑脂，避免锈蚀导致调节失效，这也是设计时需要给使用者预留的维护操作空间，框架的开口宽度要能满足普通黄油枪嘴伸入加注润滑脂的操作需求。

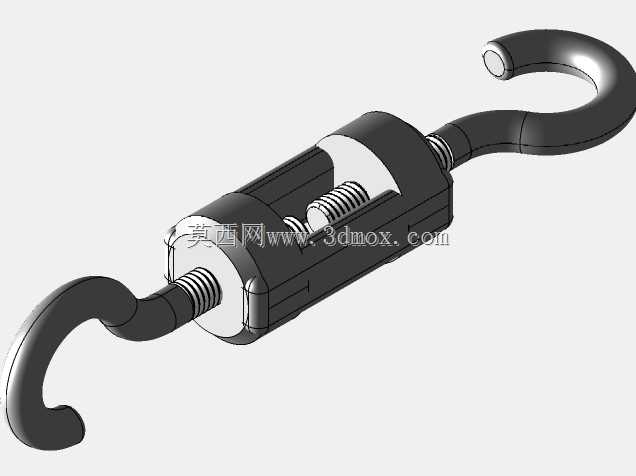

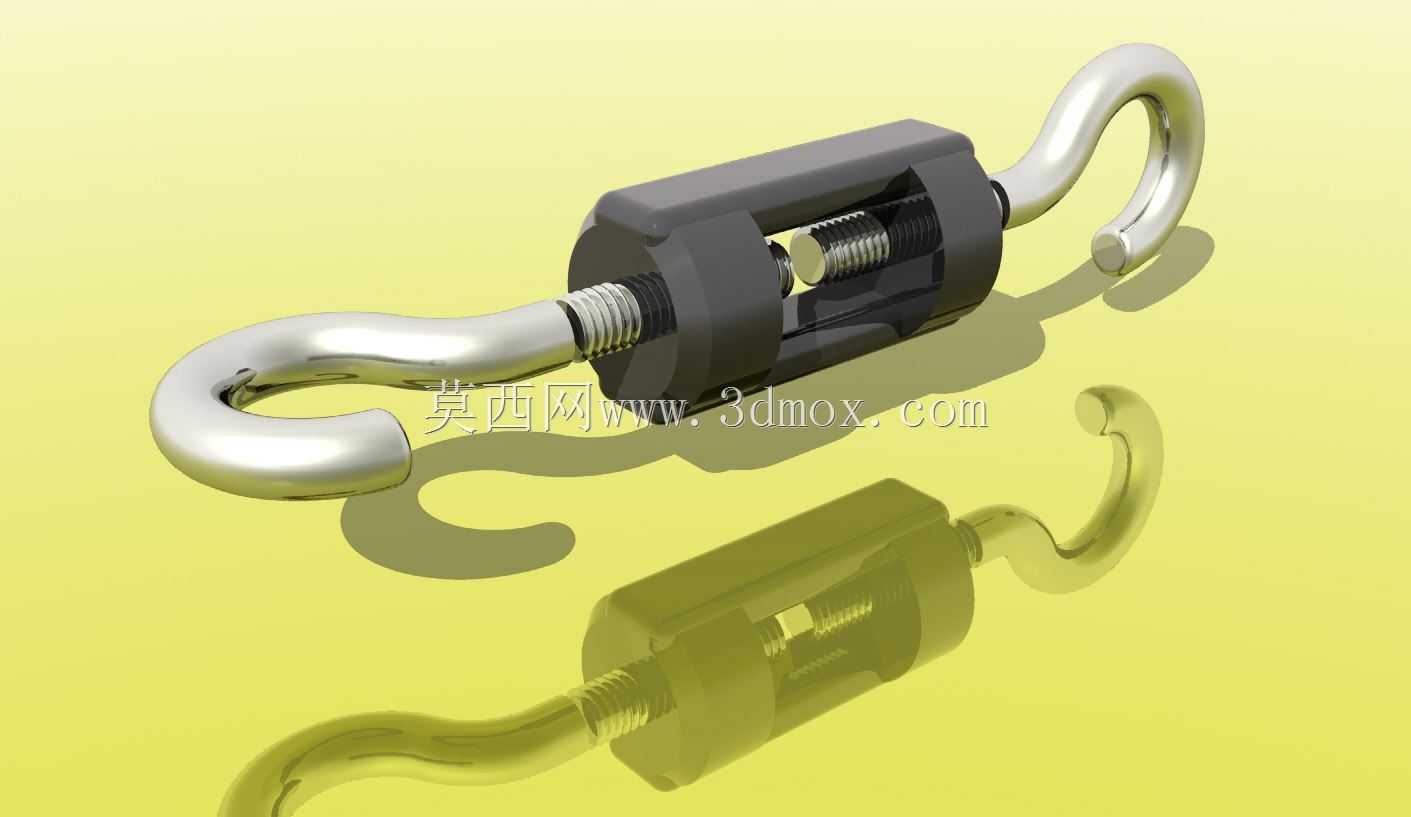

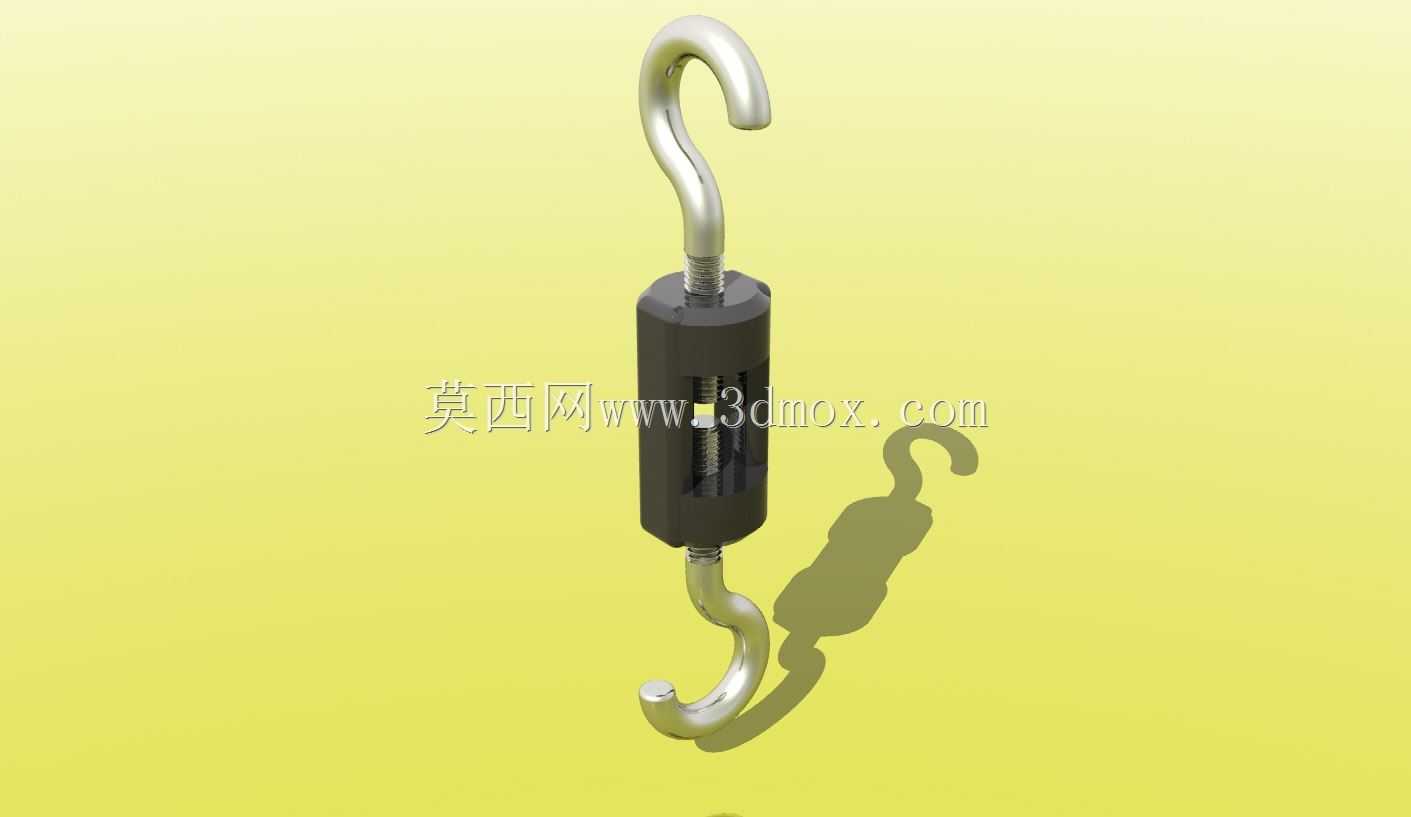

从建模细节来看，这个构件的螺纹部分采用真实的螺旋牙型建模，能直观展示正反螺纹的旋合关系，挂钩部分的圆弧过渡做了应力优化，避免直角处的应力集中，本体框架的棱角都做了倒角处理，既符合实际加工的工艺要求，也能避免安装时划伤操作人员。
