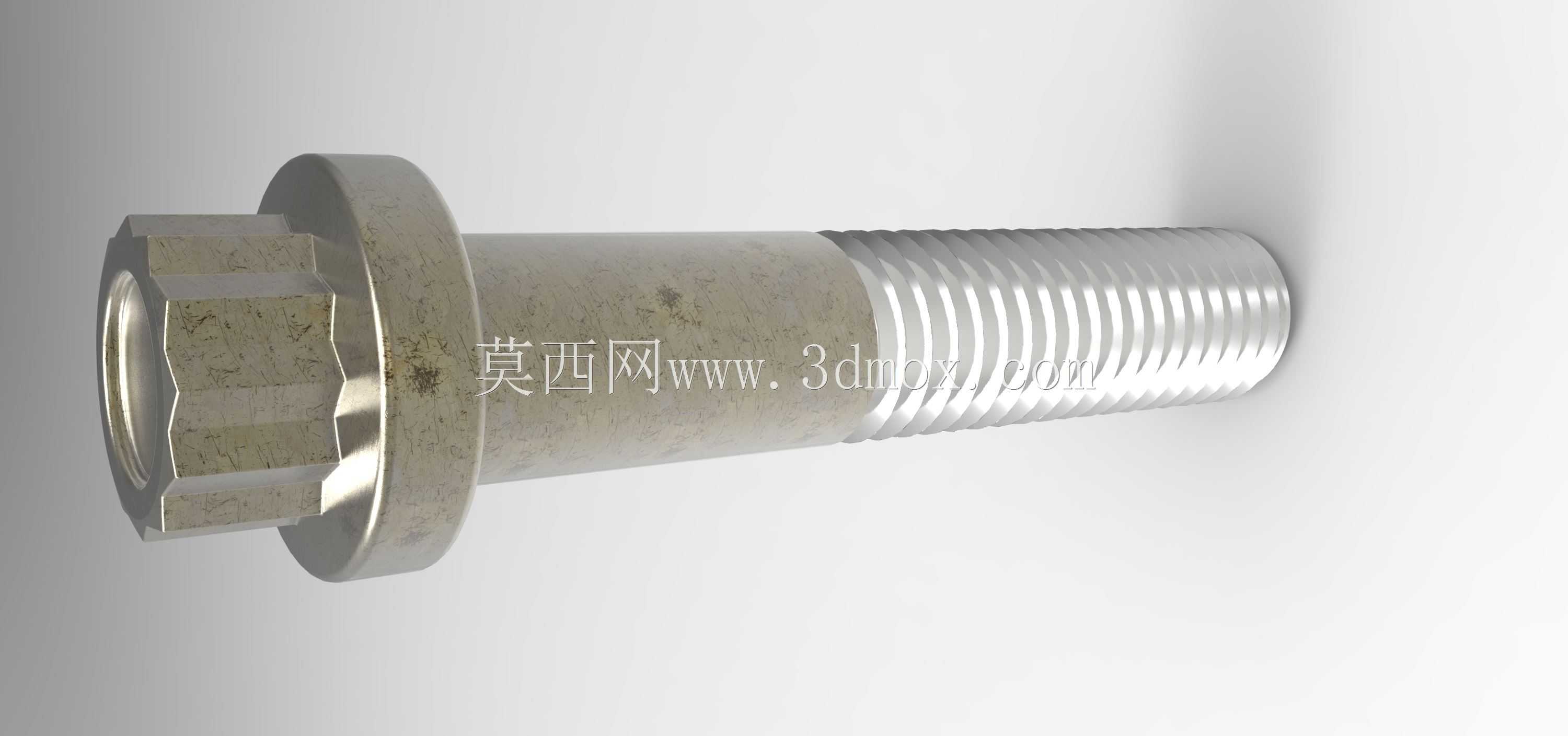

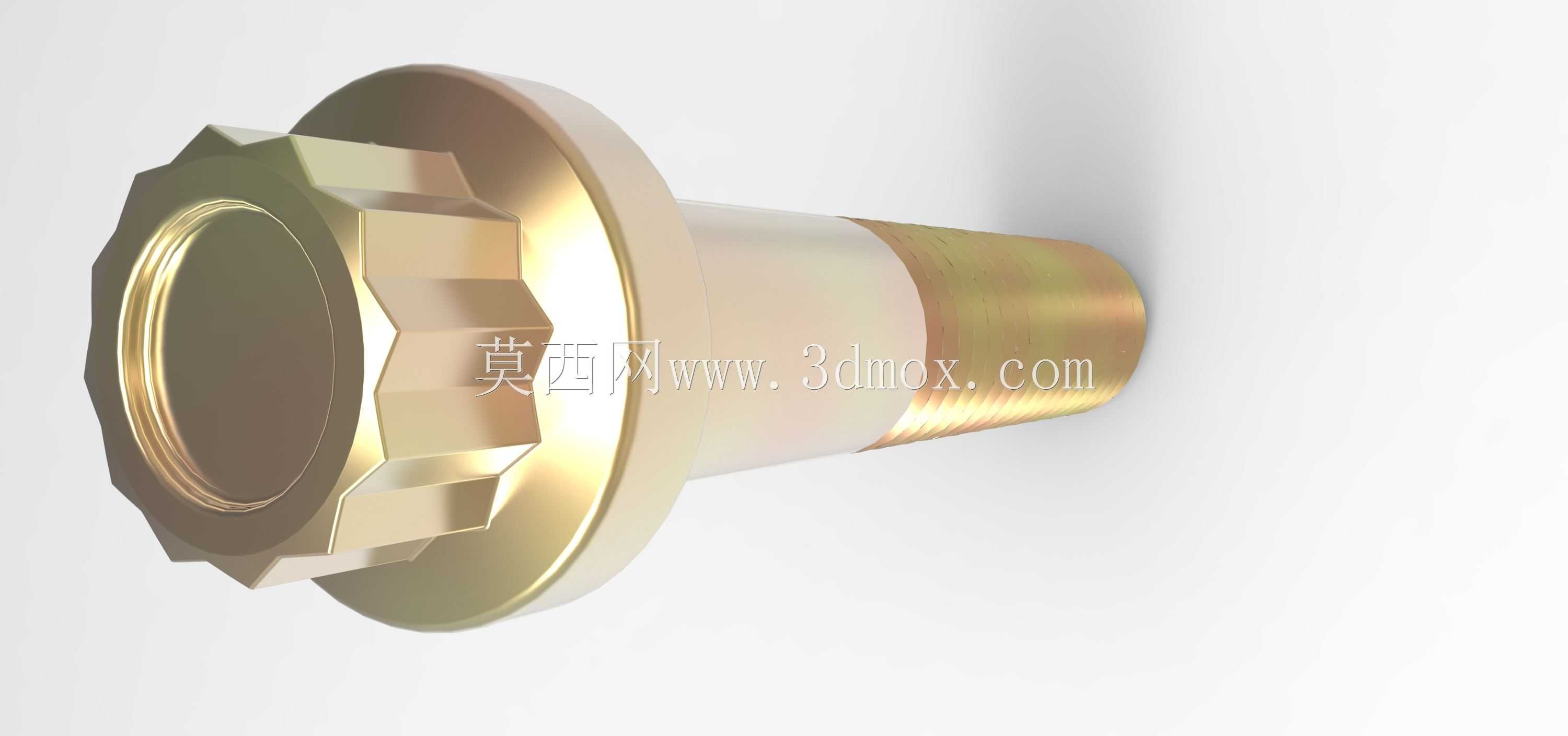

M8×40规格十二角法兰面紧固螺钉

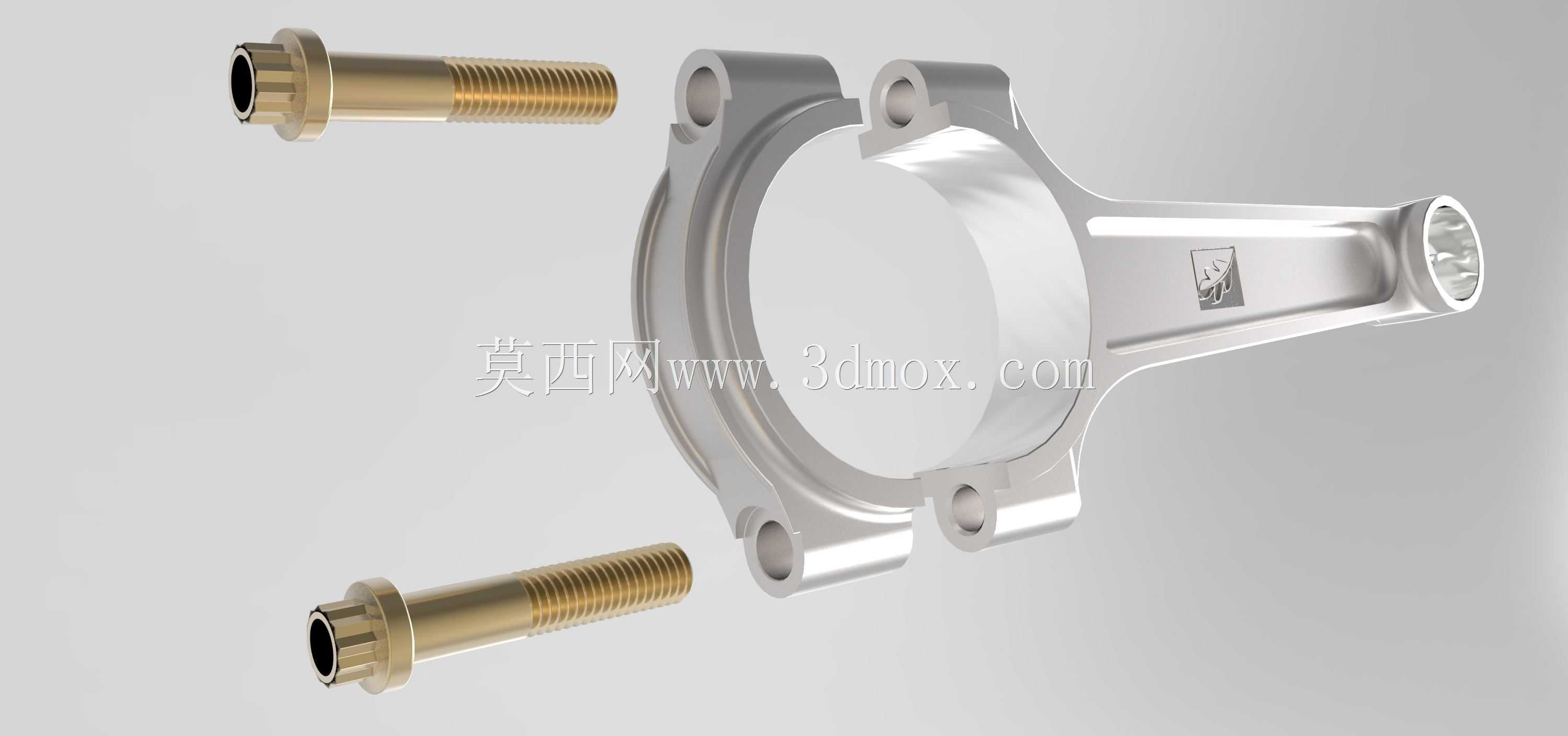

这类十二角法兰螺钉常被用于发动机连杆组件的紧固场景，在往复式动力设备的曲柄连杆机构中承担着关键的连接锁紧作用，需要在高频交变载荷、持续振动的工况下保持足够的预紧力，避免连接副出现松动移位，保障动力传输过程的结构稳定性。从结构设计来看，螺钉头部集成的法兰面可直接增大与被连接件的接触承压面积，不需要额外加装平垫圈，既能够分散锁紧时的压应力，避免被连接件表面被压溃损伤，也能减少装配环节的零件数量，提升产线装配效率。头部采用十二角的结构形式，相比常规外六角结构可以适配更小的套筒回转空间，在布局紧凑的动力舱内部、狭窄的装配工位上，不需要大角度转动套筒就能完成拧紧操作，适配自动化定扭工具的批量装配作业，能有效控制每个连接点的预紧力矩一致性。螺钉杆部的螺纹段采用标准公制粗牙螺纹，螺距适配常规M8规格的内螺纹孔，螺纹收尾处做了平滑过渡处理，避免应力集中在螺纹末端引发断裂风险，光杆段的直径与螺纹小径做了匹配设计，穿入连杆安装孔时可以保证足够的配合精度，减少连接副的横向窜动量。从安装边界来看，这款螺钉总长度为40mm，法兰面的外径大于头部十二角的外接圆直径，安装时需要保证被连接件的安装孔周边有足够的平面与法兰面完全贴合，不能存在凸起、毛刺或者斜口，否则会导致法兰面贴合不均，预紧力出现偏载，长期运行后容易出现螺钉疲劳断裂的问题。十二角头部的对边尺寸适配标准的十二角套筒，拧紧过程中套筒与头部的啮合面更多，相比六角结构不容易出现打滑、拧圆角的问题，在大扭矩拧紧的工况下可靠性更强。在实际选型应用中，这类螺钉常搭配调质处理的高强度连杆使用，装配时需要按照工艺要求的力矩分多次对称拧紧，保证两个半环连杆的结合面完全贴合，不会出现错位，在设备运行过程中，螺钉需要承受活塞往复运动带来的交变拉应力，因此杆部的同轴度、头部与杆部的过渡圆角都做了优化设计，降低应力集中系数，提升疲劳寿命。法兰面的下表面不需要额外做防滑齿，依靠足够的预紧力产生的摩擦力就能实现防松效果，在有更高防松要求的场景下，也可以配合螺纹胶使用，进一步提升连接可靠性。
