带料带出料结构的精密注塑模具

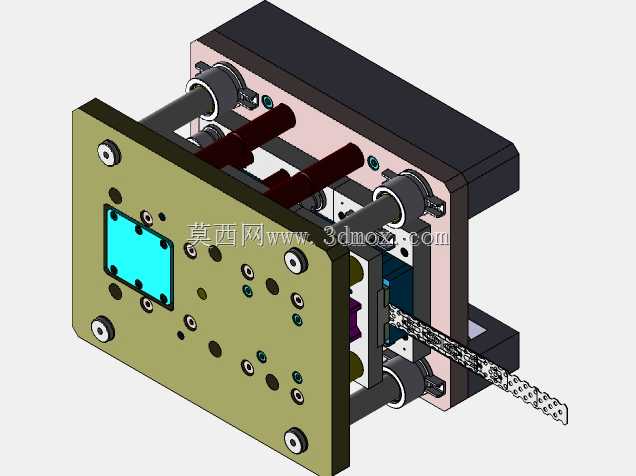

这套模具面向带连续嵌件的小型塑胶件量产场景，常见于消费电子接插件、小型精密卡扣类零件的注塑生产环节，适配卧式注塑机安装使用，可实现嵌件连续送料、注塑成型、料带同步带出成品的连续生产流程，省去单模取件的人工操作步骤，大幅提升小尺寸嵌件类塑胶件的生产效率。从结构设计来看，模具采用标准两板模架基础结构，定模侧设置型腔镶件，对应产品的外观成型面，镶件采用独立嵌装设计，磨损后可单独拆卸更换，无需更换整块模板，降低后期维护成本；动模侧设置型芯组件，同时集成料带导向通道，料带从模具侧方进入型腔区域，嵌件预装在料带的定位孔内，合模过程中料带被精准定位在型腔与型芯之间，避免注塑压力导致嵌件偏移。导向系统采用四组导柱导套配合，导柱设置在动模侧，导套压入定模模板，合模时导柱先进入导套完成初定位，保证型腔与型芯的同轴度控制在0.02mm以内，满足精密塑胶件的尺寸公差要求。浇注系统采用侧浇口进料，浇口设置在料带侧边的非产品区域，开模后料带带出产品时可同步完成浇口与产品的分离，减少后续剪浇口的人工工序。冷却回路采用直通式水路设计，分别在定模板、动模板内布置循环水道，水路距离型腔表面的距离控制在15-20mm，保证成型过程中型腔各区域温度均匀，避免产品出现缩痕、翘曲等成型缺陷。侧方伸出的料带结构为成型后的出料载体，开模后料带随动模后退至设定位置，由外接送料机构拉动料带步进，将成型完成的产品带出模具工作区域，同时将下一组待成型嵌件送入型腔位置，实现连续自动化生产。安装边界方面，模具的安装孔位适配常规120吨级卧式注塑机的模板安装尺寸，模具总厚度符合对应注塑机的容模厚度范围，料带进料侧预留足够的送料机构安装空间，避免与注塑机的安全门、射出单元产生运动干涉。整套结构的设计重点在于料带定位精度的控制，在料带通道内设置多组定位销与压料块，合模时压料块先压紧料带，再完成合模动作，防止料带窜动导致嵌件错位，有效降低连续生产过程中的不良率。
