卡箍件冲裁落料冲压模具结构

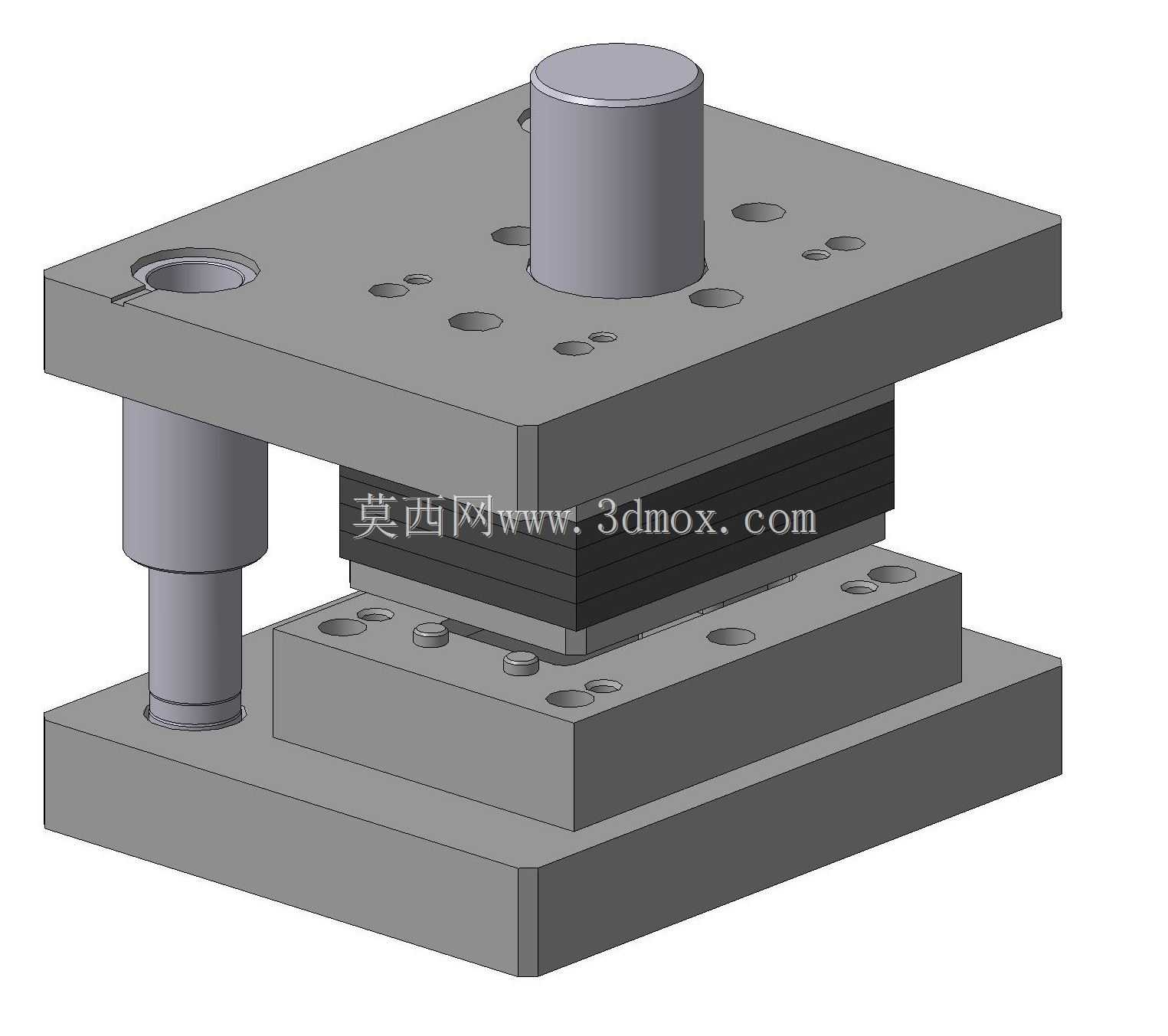

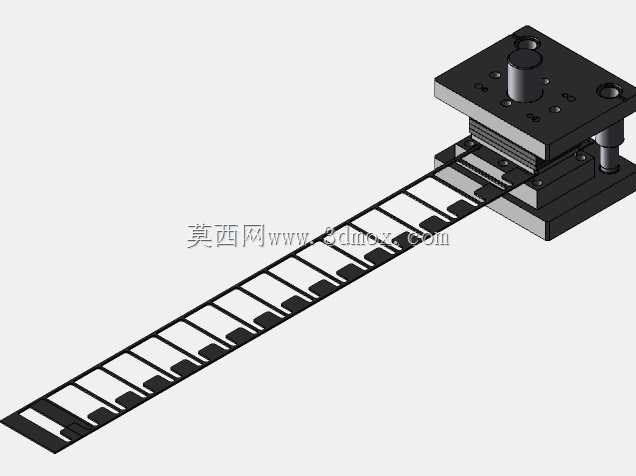

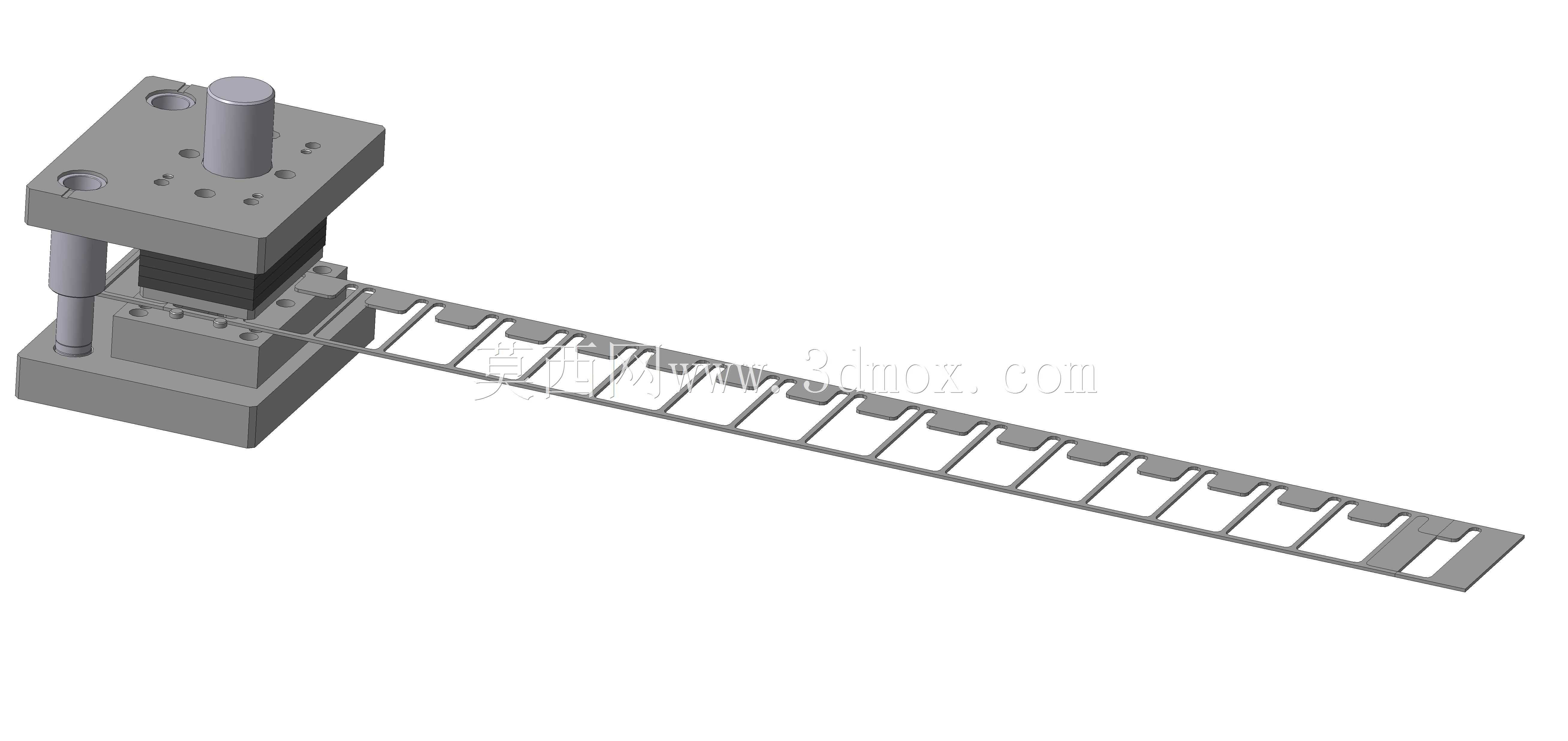

这套冷冲裁结构主要服务于五金紧固件加工场景，针对卡箍类薄壁五金件的批量落料工序设计，适配常规机械式压力机的安装接口，可直接完成带料的连续冲裁作业，产出的卡箍坯料无需额外修边即可直接进入后续折弯成型工序。从结构布局来看，整套模架采用标准后侧导柱导向形式，上下模座选用45号钢调质处理，导柱导套配合间隙控制在0.02mm以内，可承受连续冲裁过程中的侧向力，避免上下模刃口错位啃模。上模部分通过模柄直接与压力机滑块连接，模柄与上模座采用H7/m6过渡配合，保证冲裁力传递的同轴度，凸模固定板与卸料板之间设置等高套筒，控制卸料板的压料行程，避免压伤带料表面。凸模刃口采用Cr12MoV材料淬火处理，硬度达到HRC58-62，刃口直壁段设计为8mm，预留足够的刃磨余量，单次刃磨后可完成至少3万次冲裁作业。下模部分的凹模采用整体镶块结构，通过螺钉和销钉固定在下模座上，凹模落料孔设计为锥形漏料结构，落料斜度为1.5度，冲裁完成的工件可直接通过漏料孔落入压力机下方的集料槽，无需额外人工取件。设计过程中重点核算了冲裁力参数，针对1.2mm厚的Q235冷轧钢带料，冲裁间隙取料厚的10%，既保证冲裁断面的光亮带占比超过80%，又能降低冲裁过程的噪声和设备负载。卸料板采用弹性卸料结构，内置矩形弹簧均匀布置在凸模周围，弹簧预压量设置为5mm，开模状态下卸料板高出凸模刃口1.2mm，合模时首先压紧带料，再完成冲裁动作，避免带料在冲裁过程中发生翘曲变形。安装边界方面，上模座的安装孔位间距适配160吨开式压力机的滑块T型槽尺寸，下模座通过压板固定在压力机工作台上，模架闭合高度为220mm，最大开模行程为80mm，满足常规压力机的行程参数要求。导柱的有效导向长度大于上下模合模行程，保证合模全过程导柱导套不脱离，避免导向失效。整套结构未设置额外的定位误差补偿机构，依靠导柱的高精度导向即可保证刃口对中，日常维护仅需定期检查导柱润滑情况和刃口磨损状态，维护成本较低，适合中小型五金加工厂的批量生产需求。
