三孔并排式管路固定支撑管座结构

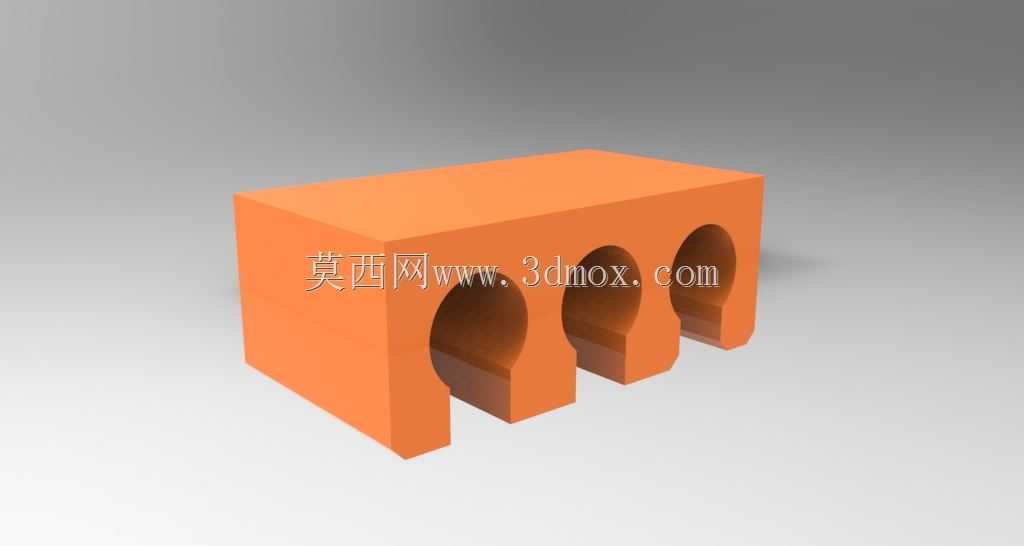

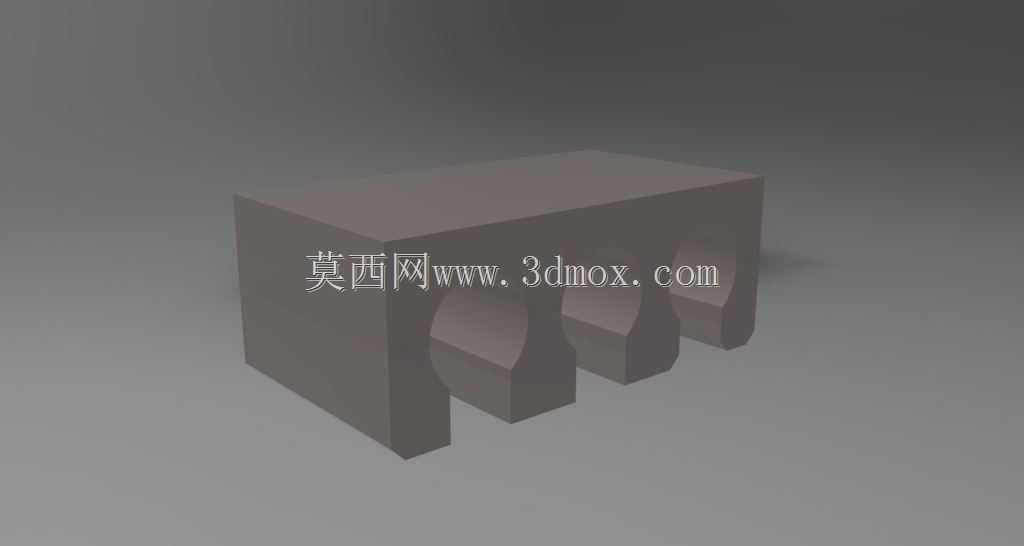

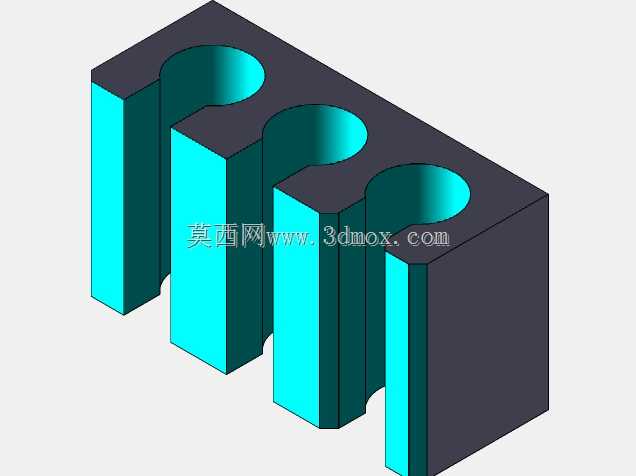

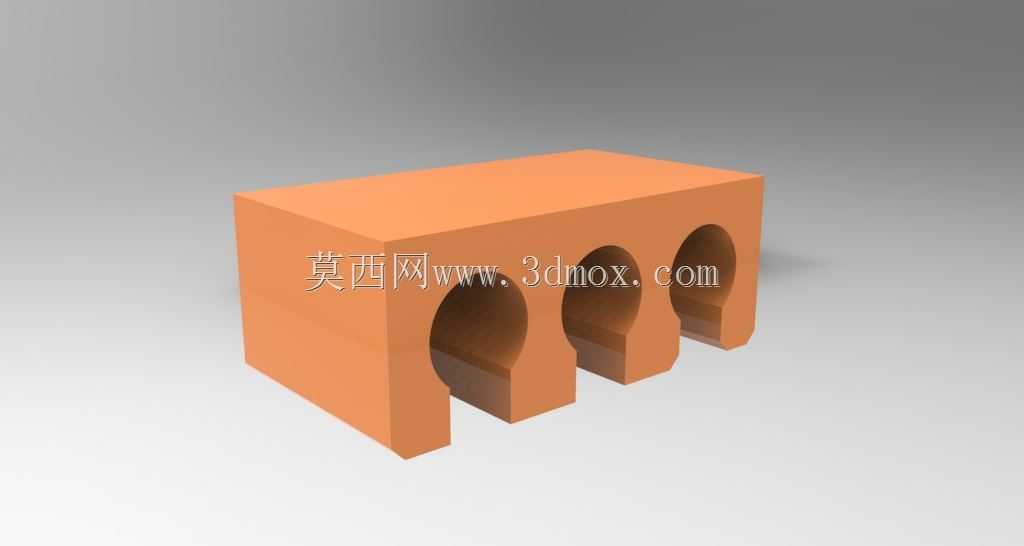

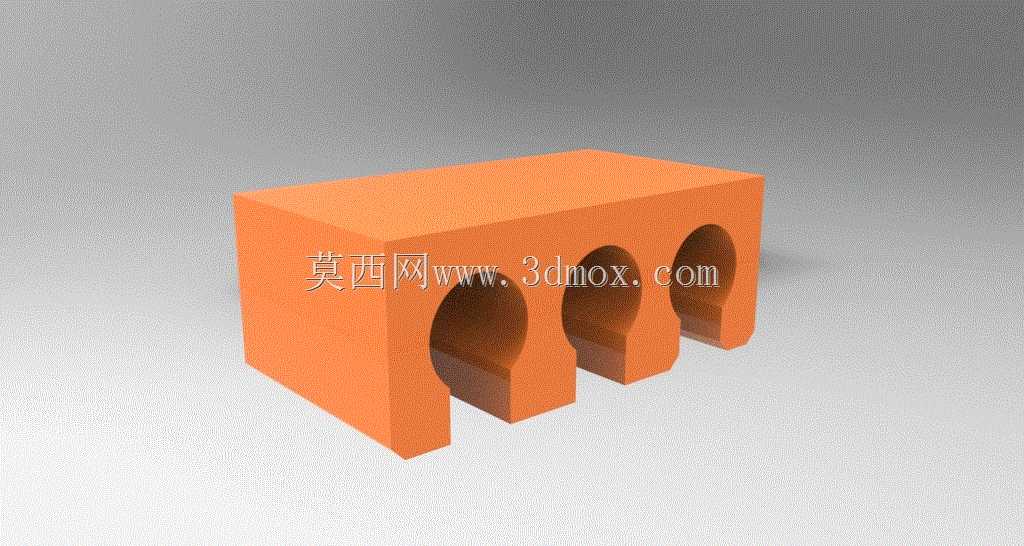

这类三孔并排式管座，多应用在气动控制回路、小型液压管路排布、设备内部线束与气管集成固定的场景中，常见于自动化生产线的阀岛安装侧、小型加工设备的走线架区域、实验室气路终端的管路固定位，主要作用是将多根平行排布的硬质或半硬质管路进行位置约束，避免设备运行过程中管路因振动产生位移、摩擦破损，或是多管路交叉干涉影响后期维护操作。从结构设计来看，整体采用长方体块状基体，三个半圆开孔沿基体长度方向等距并排布置，开孔的下半部分为开放式缺口结构，这种设计并非完全的整圆通孔，安装时不需要从管路端部穿入，可直接从管路侧方卡入，大幅降低了多管路排布后的装配难度，尤其适合已经完成初步布管的设备改造场景，不需要拆卸原有管路即可完成固定件的加装。基体的平面部分可作为安装基准面，贴合设备的安装板、型材表面进行固定，安装孔位可根据实际安装需求在基体的实心区域加工，不会影响开孔位置的管路夹持强度。设计时三个开孔的中心距保持一致，匹配常规气动管路的标准排布间距，既保证相邻管路之间留有足够的散热、操作间隙，也不会因间距过大造成空间浪费，基体的厚度方向尺寸略大于管路直径，保证卡入管路后有足够的接触面积，分散管路的夹持应力，避免长期使用后夹伤管路外壁。这类管座的安装边界需要注意，基体的长度方向需要覆盖三个开孔的外侧余量，保证两端的结构强度，不会因侧边壁厚过薄在夹持受力时出现开裂，安装时基准面需要完全贴合安装基面，避免倾斜安装导致管路受力不均，三个开孔的同轴度偏差控制在合理范围内，保证管路卡入后不会出现别劲的情况，减少管路接头处的应力集中。在实际选型使用中，这类并排管座相比单个独立管夹，集成度更高，安装时只需要固定整个基体即可完成三路管路的固定，减少了安装件的数量，也让管路排布更加整齐美观，后期排查管路故障时能快速定位对应管路，不会因管夹零散排布导致管路走向混乱。
