淋浴房移门导向滑轮滑槽组件结构

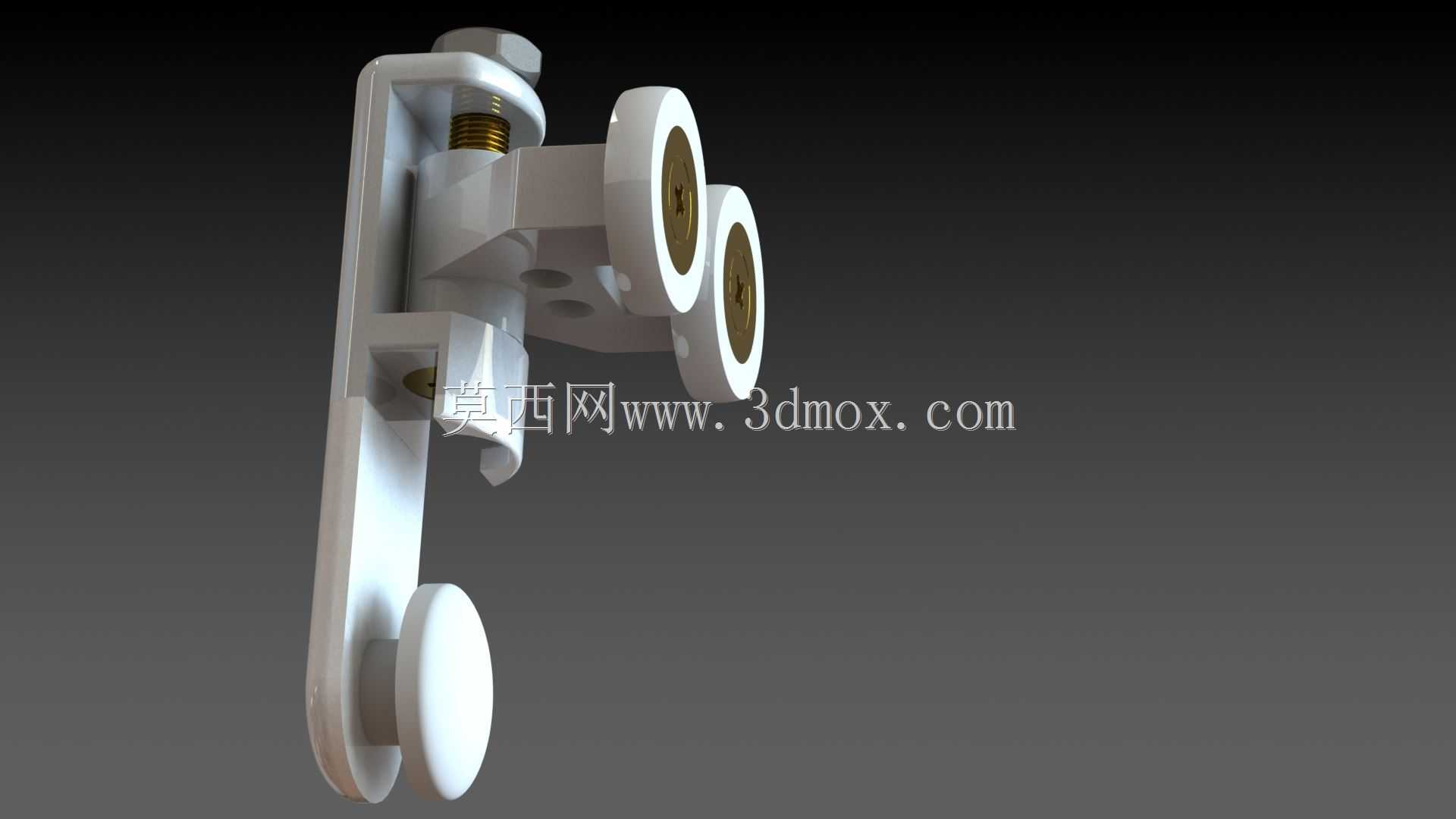

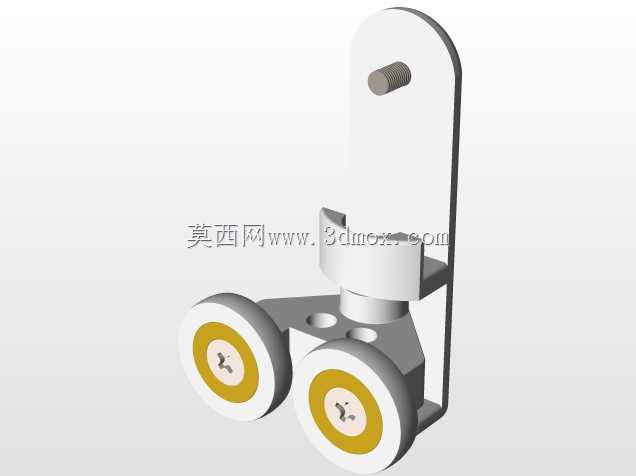

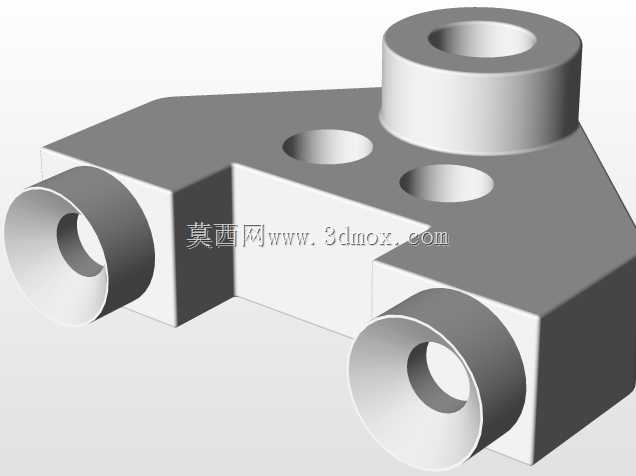

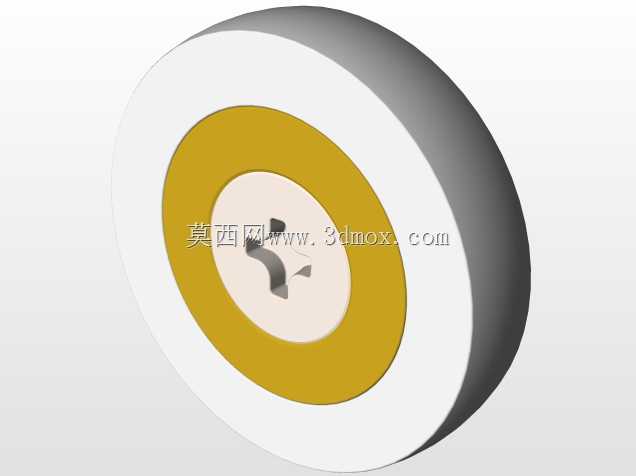

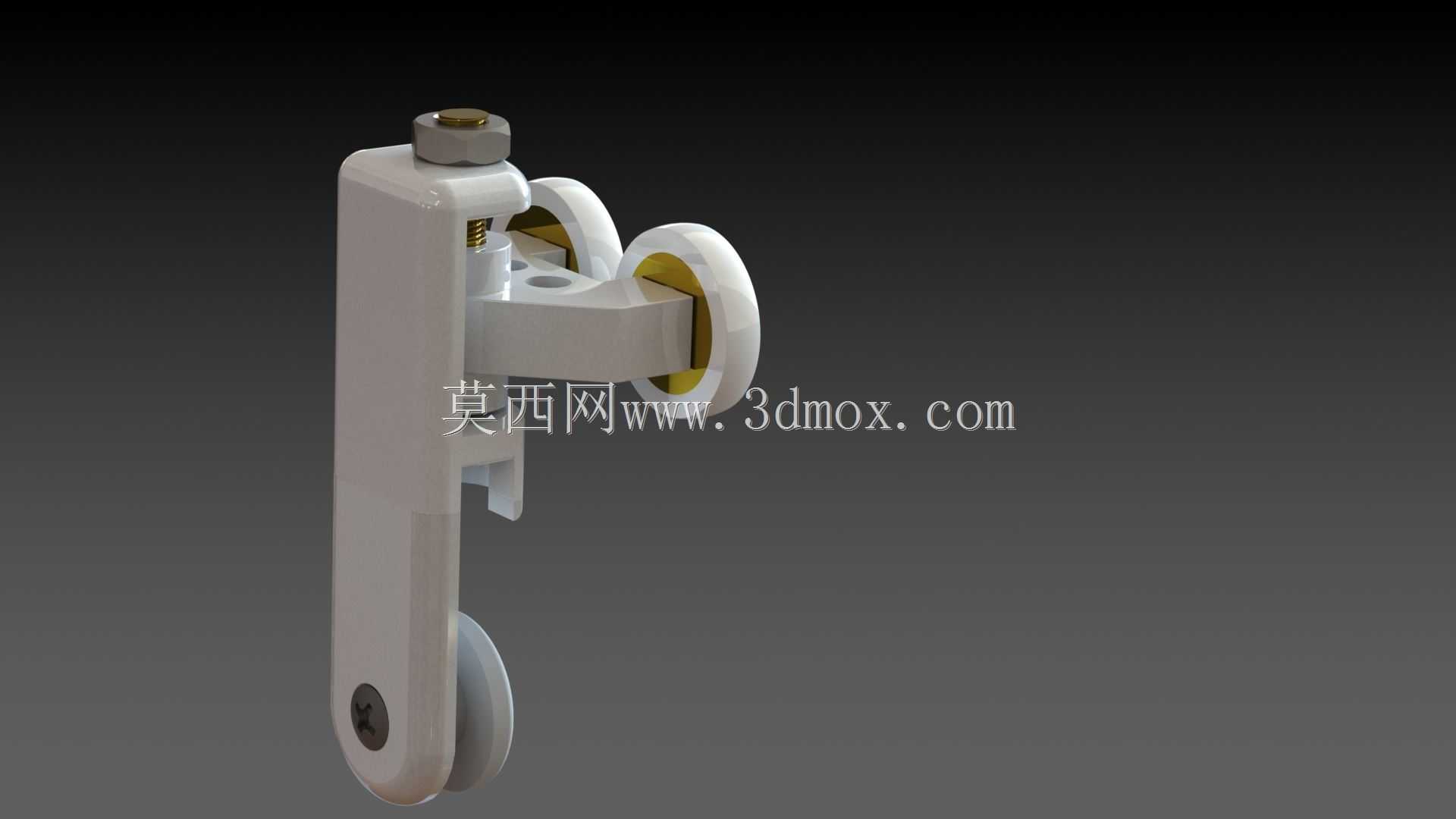

日常卫浴空间中，淋浴房移门的顺畅开合直接影响使用体验，这类滑轮滑槽组件正是承担移门承重与导向功能的核心部件，多应用于家用淋浴房、商用隔断推拉门等场景，替代传统合页结构实现门扇的横向滑移，节省开合空间同时避免门扇磕碰。从实际使用场景来看，这类组件长期处于高湿度、多水渍的卫浴环境，设计时首先要考虑运动部件的耐锈蚀与耐磨性能，滚轮部分采用外包软质耐磨材质的结构，既可以降低滑移过程中的噪音，也能避免硬质轮面直接接触玻璃或金属滑槽造成的表面划伤，同时软质层可以补偿安装过程中存在的微小形位误差，减少卡滞概率。结构设计上，组件采用竖向承重轮搭配侧向导向轮的布局，底部的竖向滚轮承担整扇移门的垂直载荷，上部的两个侧向滚轮卡在滑槽的两侧翼缘内，限制门扇的前后晃动量，避免移门推拉过程中出现脱轨、摆振的问题；主体支架采用一体化成型的刚性结构，预留的调节螺柱结构可以在安装时微调滚轮的伸出量，适配不同厚度的滑槽间隙，也能在长期使用出现磨损后，通过微调补偿磨损量，延长组件的整体使用寿命。安装边界方面，这类组件的支架厚度控制在适配常规淋浴房铝型材滑槽的内腔尺寸，安装孔位匹配市面上主流淋浴房移门的固定点位，不需要对原有门扇框架做额外打孔改造即可替换安装；滚轮的轮径设计兼顾滑移顺畅度与安装空间，轮径过小会导致滚动阻力增大，推拉手感沉重，轮径过大则会超出滑槽的内腔容纳空间，无法完成装配。建模过程中需要重点关注各运动部件的间隙配合，滚轮与销轴之间预留合理的转动间隙，避免过盈配合导致滚轮卡滞，同时要考虑支架与滑槽之间的安全间隙，保证在门扇受侧向力偏移时，支架不会与滑槽内壁发生硬摩擦；侧向滚轮的安装角度需要与滑槽的导向面完全平行，保证轮面与滑槽面全接触，避免局部应力集中导致滚轮过早磨损。实际选型替换时，除了匹配安装尺寸，还要注意组件的额定承重能力，单组组件需要承担单扇移门的全部重量，若承重不足会出现支架变形、滚轮碎裂的问题，直接影响移门的使用安全。
