富士型光学镜头鳞片套筒结构设计

该结构件为光学成像设备配套的鳞片式套筒组件，主要应用于机器视觉检测、工业镜头调焦、民用光学镜头防护等场景，在自动化产线视觉定位、精密光学检测设备、户外摄影器材等领域均有适配空间。从实际使用需求出发，这类套筒承担着镜头内部镜片组的防护、调焦行程限位、外部握持操作防滑的多重作用，设计时需要兼顾光学通路的同轴度要求、手动操作的触感反馈、不同环境下的结构耐用性。

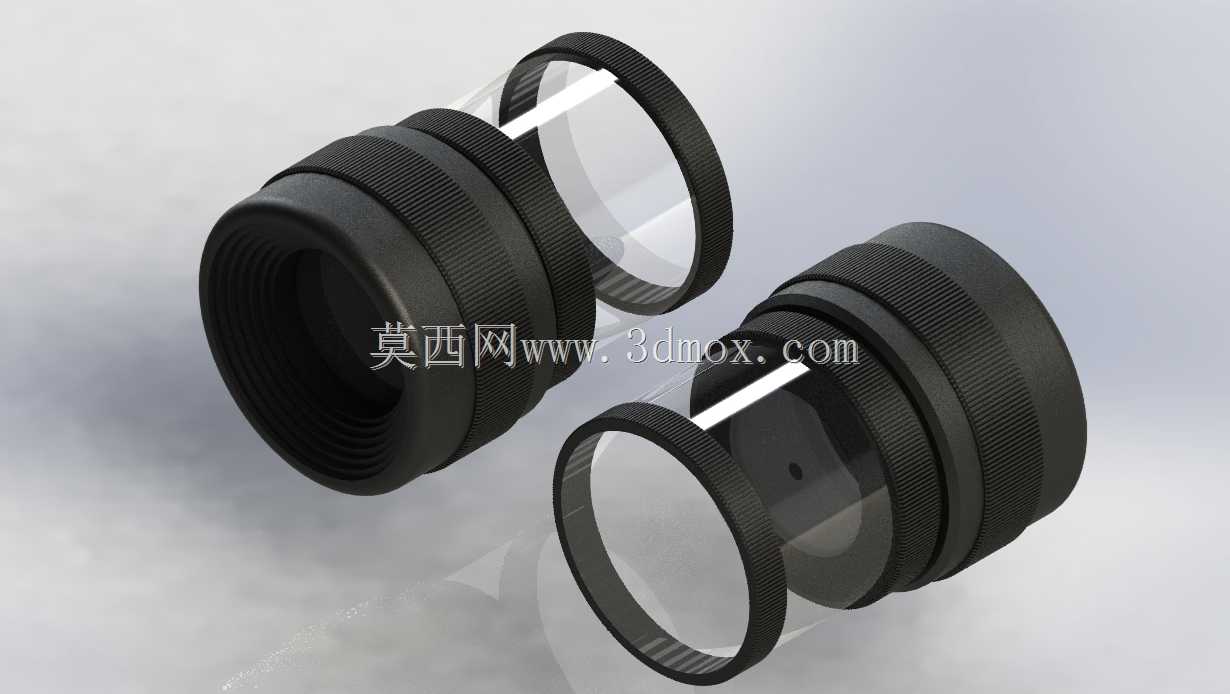

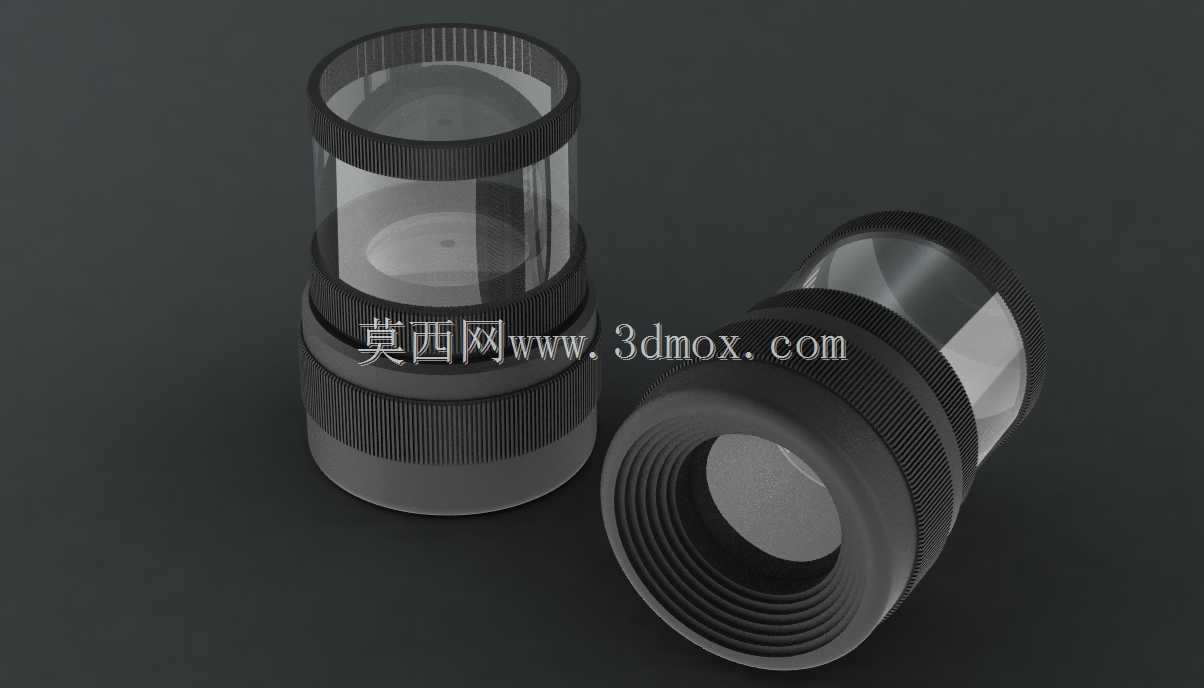

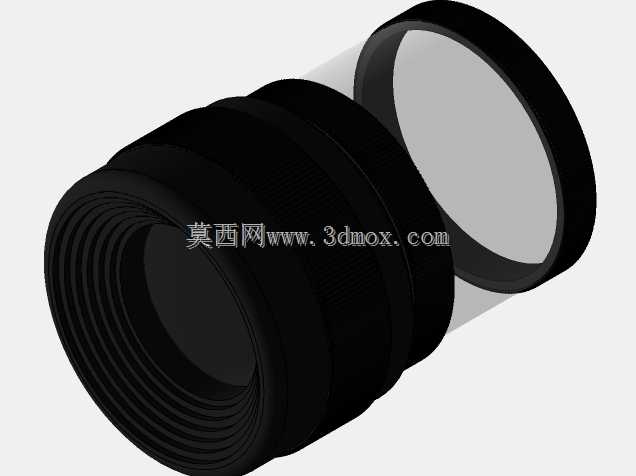

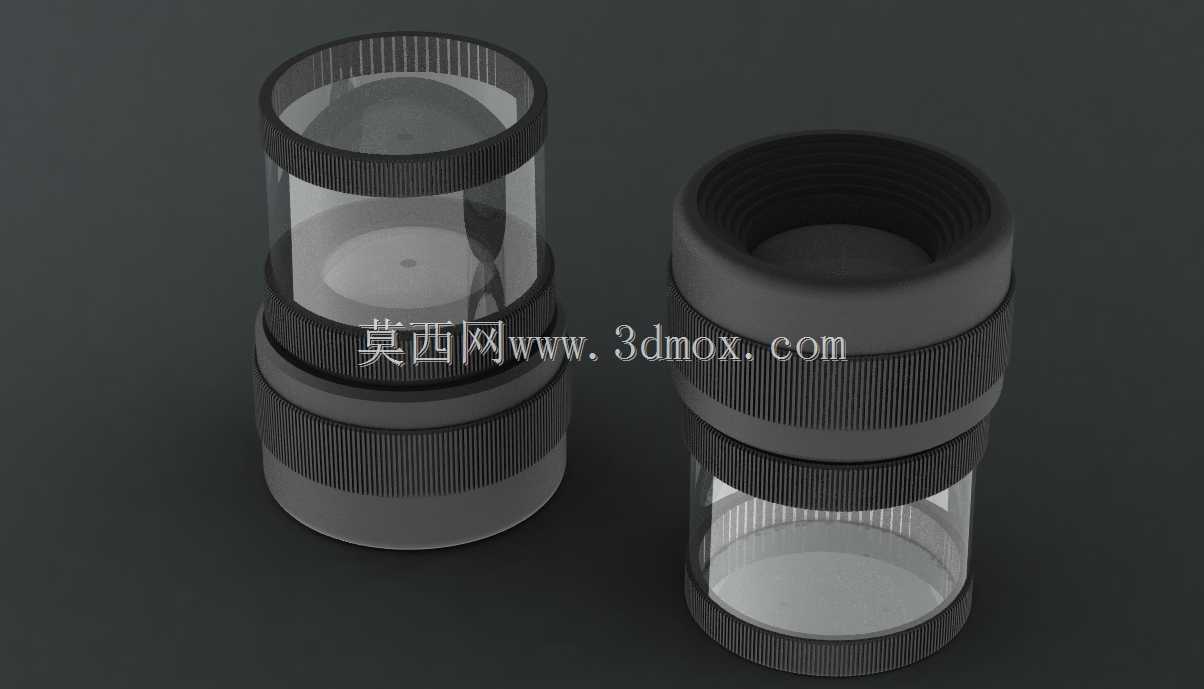

设计过程中首先确定了同轴度基准，整个套筒以内部镜片安装孔为核心基准，外圆各段滚花、透明视窗段、端部螺纹接口的同轴度公差控制在0.02mm以内，避免镜片安装后出现光轴偏移，影响成像清晰度。筒身采用分段式结构，上下两段设置细密滚花纹理，滚花的齿距、齿深经过反复验证，既保证手动旋转调焦时的摩擦力足够，不会出现打滑，又不会因为齿形过于尖锐划伤操作人员手部。中间段设置透明防护结构，既可以直观观察内部镜片的安装状态、是否进入灰尘杂物，又能形成封闭的防护空间，阻挡生产现场的切削液、粉尘、金属碎屑进入镜头内部损伤镜片镀膜。

端部设置的凸耳结构用于和镜头主体的卡槽配合，实现套筒的快速拆装与周向定位，安装时对准卡槽推入后旋转小角度即可完成锁定，不需要额外的紧固件，在需要频繁更换镜片、调整镜头参数的场景下能大幅减少拆装耗时。套筒的安装边界需要匹配对应型号镜头的外径尺寸，内部通光孔径严格匹配镜片的有效通光直径，不会出现遮挡光路产生暗角的问题，外圆尺寸适配常规的镜头遮光罩、滤镜转接环等周边配件，不需要额外定制转接结构即可兼容现有光学配件体系。

结构设计时还考虑了不同使用环境的适配性，滚花段采用耐磨的工程塑料材质，透明段采用高透光率的亚克力材质，既控制了整体重量，又能保证结构强度，在常规的工业车间温湿度环境下不会出现形变、开裂、透光率下降的问题，各段衔接处采用阶梯式止口配合，配合间隙控制在合理范围，既保证旋转调焦时的顺畅度，又能阻挡细小粉尘从衔接缝隙进入内部。
