数控机床多工位双层定位夹紧固定装置

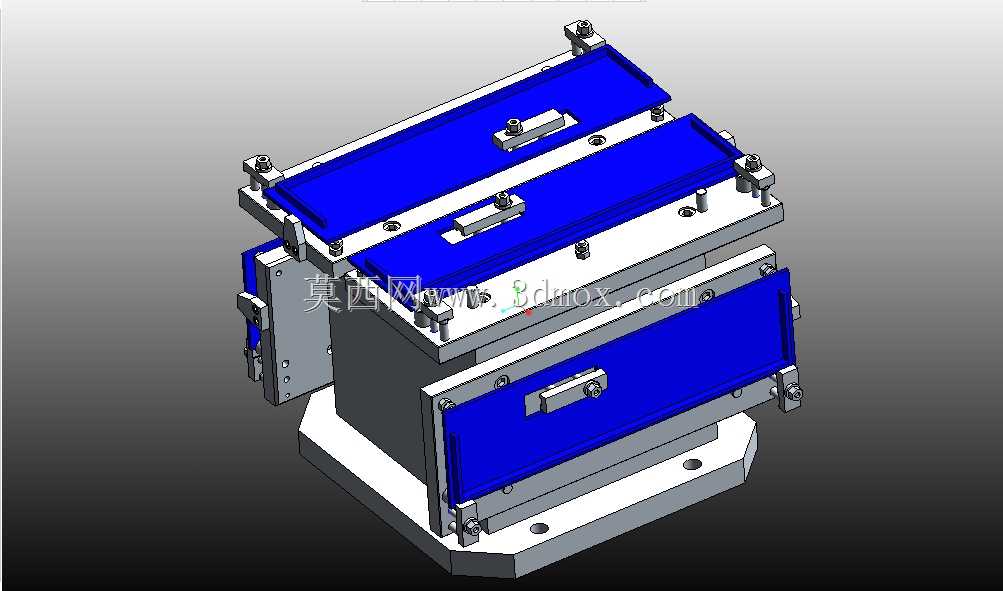

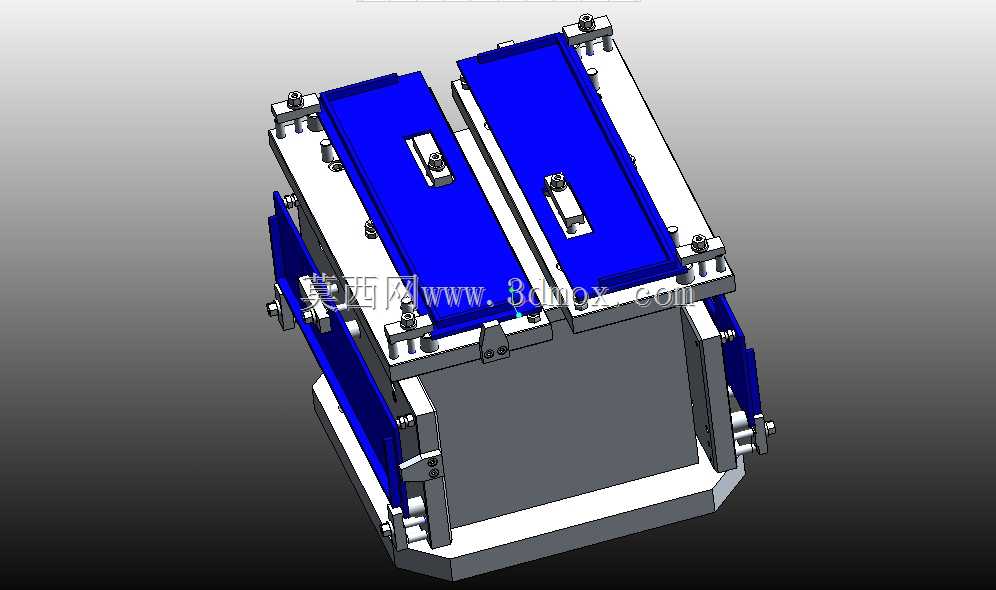

在精密零件批量数控加工场景中，工件的重复定位精度直接决定批次加工的尺寸一致性，这款双层多工位固定装置，正是针对中小型板类、条类零件的批量装夹需求设计，可直接安装于立式加工中心、数控铣床的工作台面，替代传统单工位平口钳装夹方案，大幅缩短单件装夹辅助时间。从结构布局来看，装置采用上下双层对称式装夹面设计，每层可同时装夹4件同规格工件，单次装夹即可完成8件工件的连续加工，有效减少机床换刀空跑与停机装夹的时间占比。每层装夹面配置独立的快速夹紧压块，压块采用侧向锁紧结构，操作时仅需拧紧侧边锁紧螺钉即可完成工件压紧，压块的压紧行程预留3mm调节量，可兼容厚度在8-20mm区间的不同工件，无需更换压块即可适配一定尺寸范围内的零件加工需求。装置底座采用带安装沉孔的法兰式结构，四个安装孔位匹配标准T型槽工作台的槽距，安装时通过T型螺栓即可快速完成与机床工作台的刚性连接，底座与上层装夹框架之间采用一体式铸造支撑结构，整体刚性经过切削受力仿真验证，在满负荷切削参数下，装夹面的形变量可控制在0.02mm以内，满足精加工的刚性要求。设计过程中重点考虑了排屑需求，每层装夹面的侧边预留了排屑缺口，加工过程中产生的铁屑可随切削液冲刷直接从缺口排出，不会在装夹面堆积造成定位面垫屑误差；同时所有定位基准面均做了淬火硬化处理，表面硬度达到HRC45-50，避免长期装夹磨损造成基准精度损失。装置的整体安装边界控制在长320mm、宽240mm、高280mm以内，不会占用过多机床工作台行程，预留的刀具避让空间可满足立铣刀、面铣刀、钻头等常规加工刀具的走刀需求，不会出现夹具与刀具干涉的问题。在实际应用中，该装置可适配3C电子精密结构件、小型五金零件、液压阀块条料等多种零件的铣削、钻孔、攻丝工序，装夹重复定位精度可稳定保持在0.01mm以内，相比传统单工位装夹方案，批量加工效率可提升60%以上，同时降低操作人员的装夹劳动强度。
