多层组合式金属框架置物货架结构设计

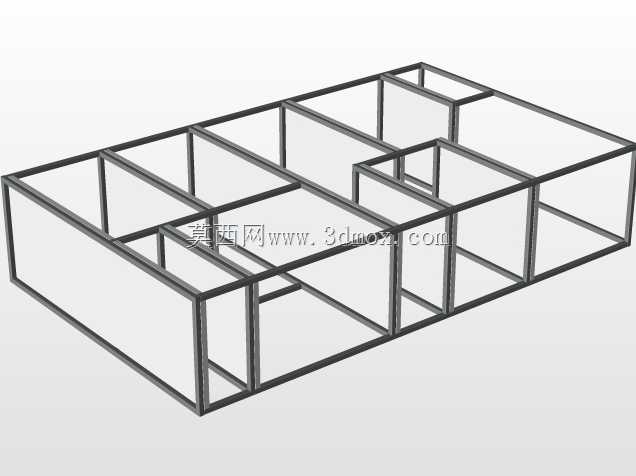

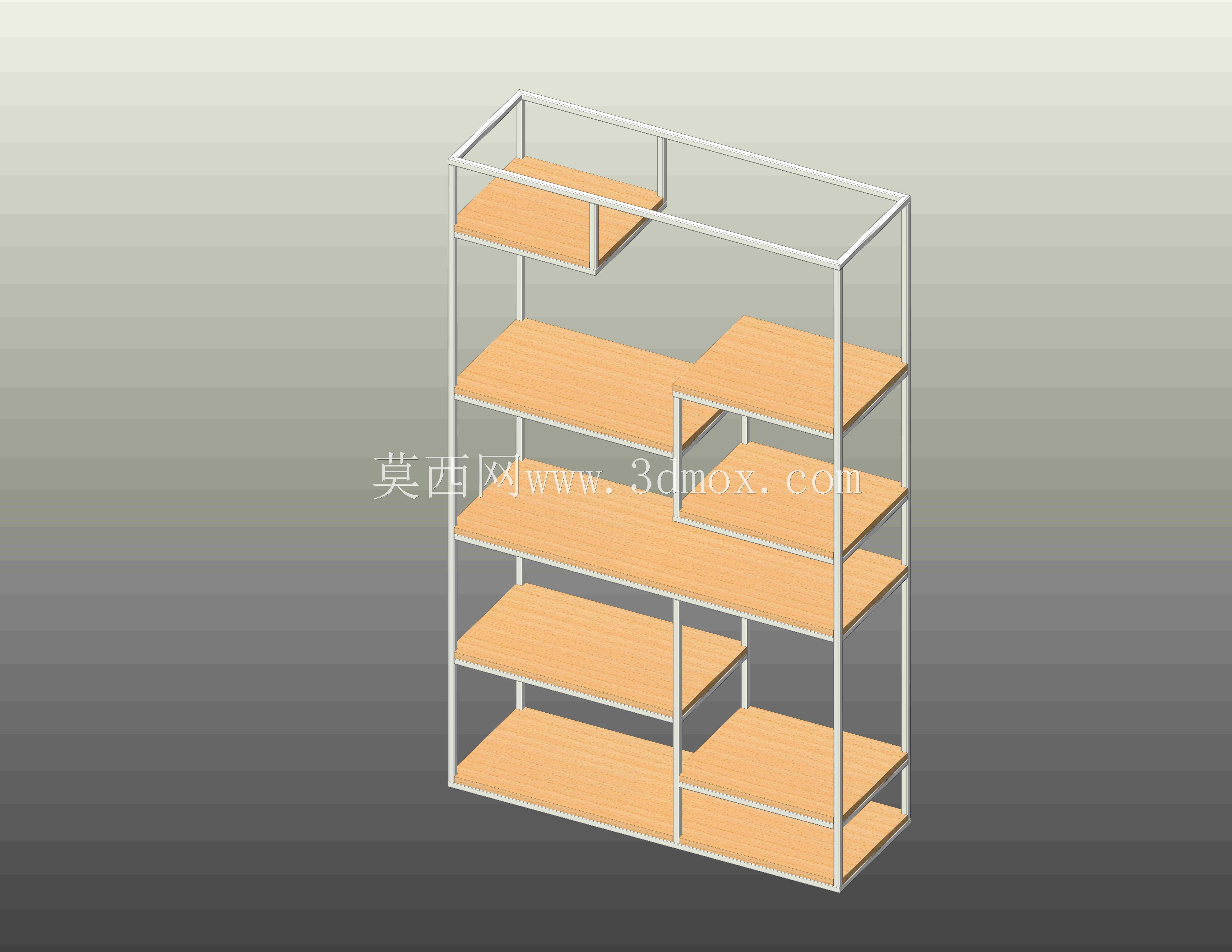

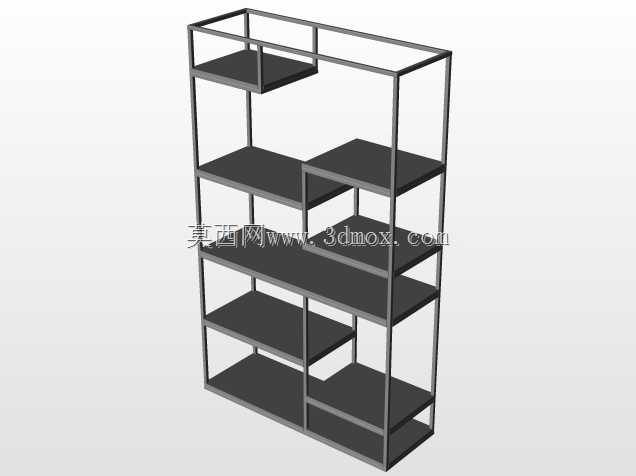

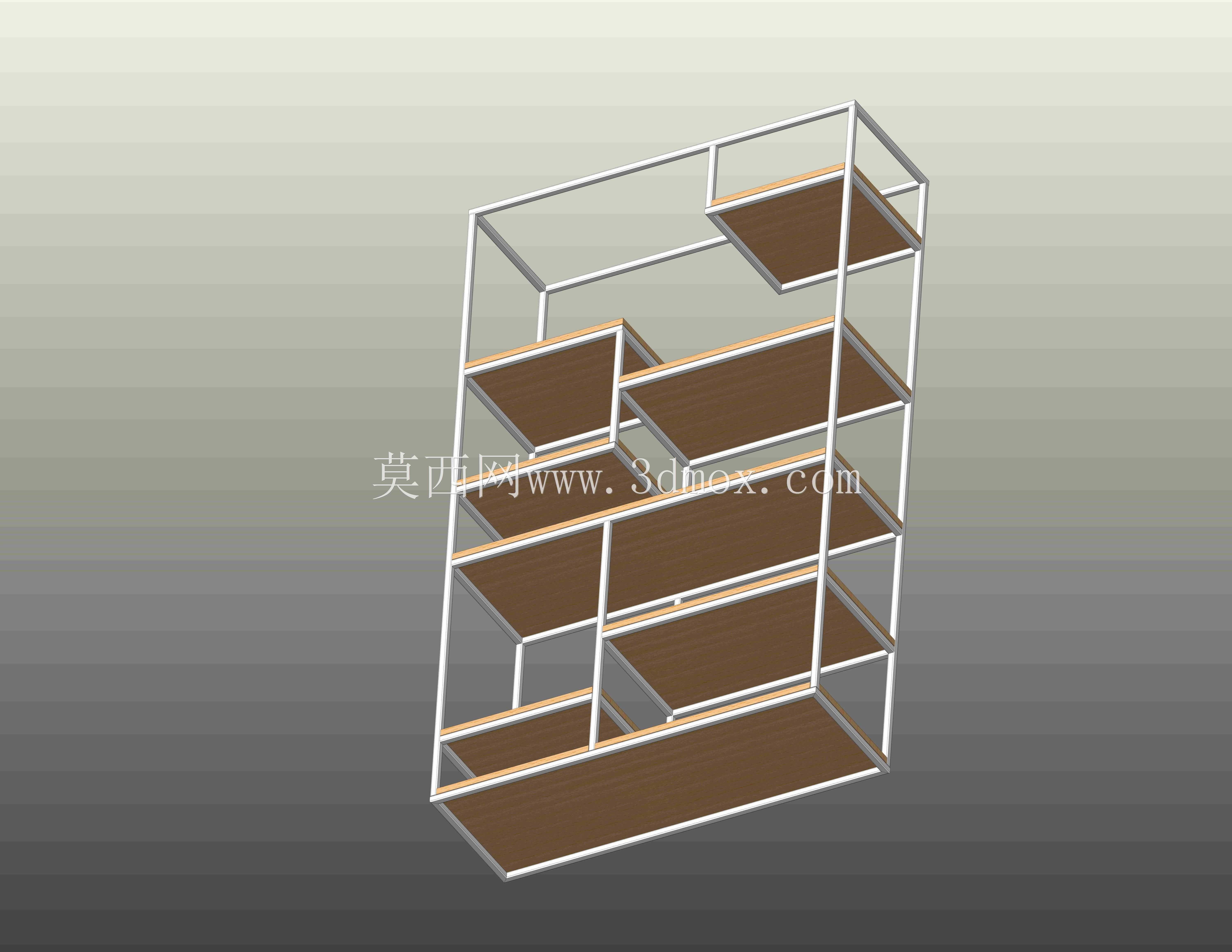

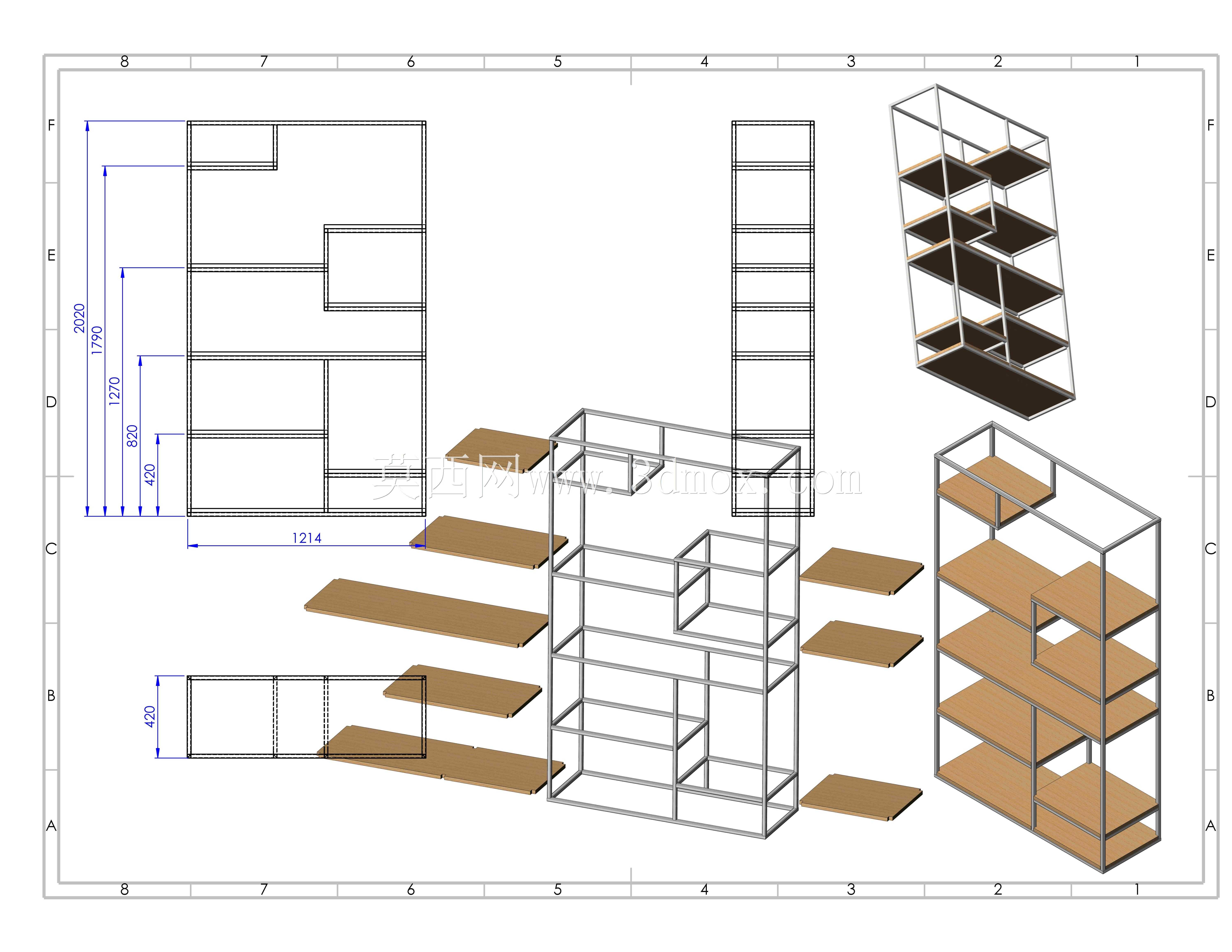

这款组合式置物货架的结构设计，充分考虑了零散空间的储物利用需求，可适配仓储分拣区、门店后场、家用储物间、工作室工具存放等多类场景，既可以独立单组使用，也能多组拼接拓展成连续储物面，适配不同的场地边界条件。从结构设计逻辑来看，整体采用方管焊接成型的框架作为主承载结构，框架杆件通过标准化的接口对接，无需复杂的专用安装工具即可完成组装，框架的竖向杆件做了等距的层板支撑位预留，使用者可根据存放物品的实际高度灵活调整层板间距，避免固定层距带来的空间浪费。配套的层板采用平板式结构，边缘做了防磕碰的倒角处理，层板与框架支撑位之间设置了定位卡点，安装后不会出现横向滑移，放置物品时稳定性更强。从图纸标注的尺寸边界来看，单组货架的总宽度控制在1214mm，竖向总高度1750mm，层板进深420mm，底部预留了150mm的离地间隙，既可以避免地面潮气直接接触存放物品，也方便日常清理货架底部的积尘。在实际使用场景中，这类货架可承载箱装零配件、包装货品、工具耗材、家居杂物等多类物品，框架的镂空设计不会遮挡视线，存放的物品可以直观辨识，取放效率更高。设计过程中对框架的受力做了针对性优化，竖向杆件的排布避开了人员取放物品的操作干涉区，层板的承载能力按照常规储物的均布载荷做了校核，日常使用中不会出现层板弯折、框架变形的问题。不同于整体焊接的固定货架，这款组合式结构的所有杆件都可拆分，运输过程中能大幅压缩包装体积，降低物流成本，搬迁移位时也可拆解后转运，不会出现整体货架无法通过窄门、楼道的问题。框架的金属材质表面可做喷塑、镀锌等不同的表面处理，适配干燥室内、半开放仓储等不同的使用环境，层板也可根据使用需求更换为钢板、密度板、网格板等不同材质，满足防滑、透气、重载等差异化的使用要求。结构上没有多余的装饰性构件，所有杆件都兼具承载与连接功能，材料利用率高，加工时仅需完成方管切割、焊接、表面处理几道常规工序，加工门槛低，适合批量生产。
