三爪式定心夹紧工装夹具结构设计

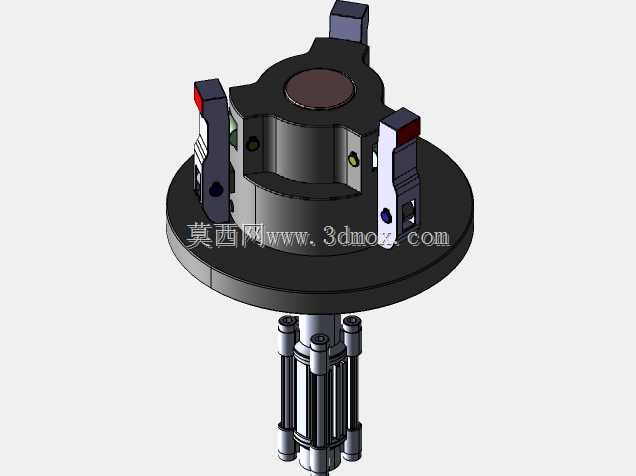

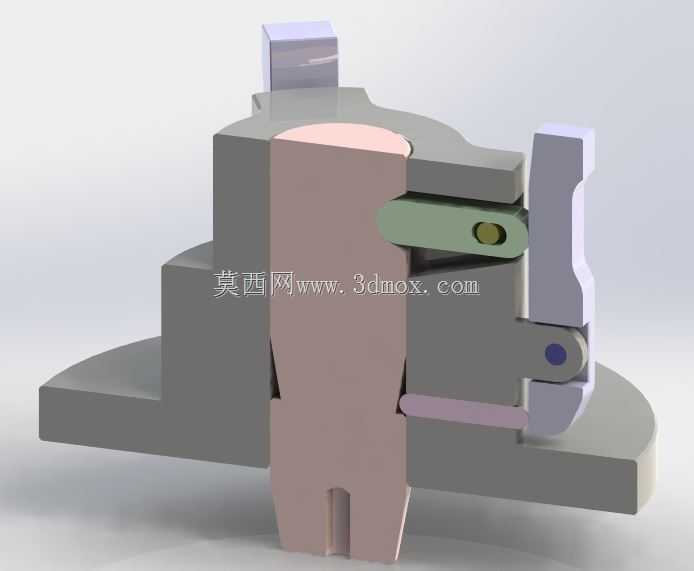

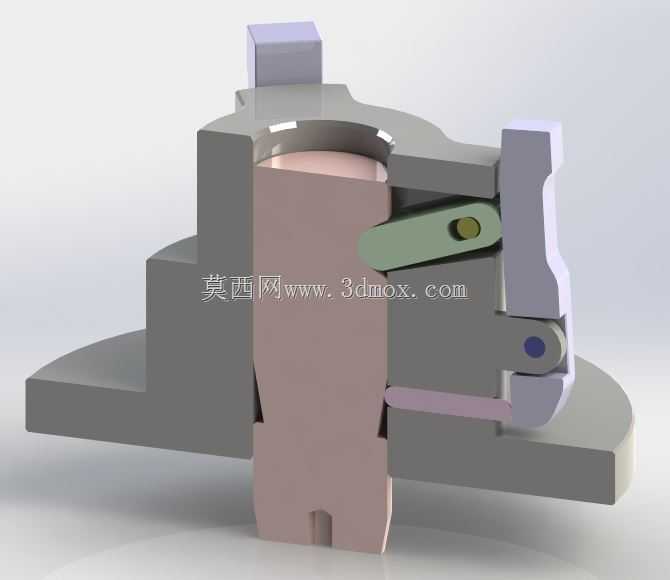

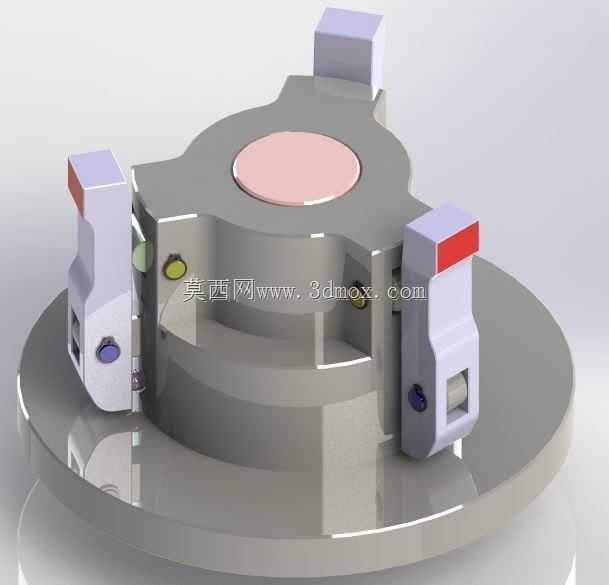

这类三爪定心夹紧结构，常应用在回转类零件的机加工工序中，不管是数控车床的工件装夹，还是加工中心上盘类、轴类零件的二次定位工序，都能看到这类结构的身影。和普通卡盘不同的是，这套定心结构的夹爪采用了侧向浮动的设计思路，三个夹爪沿圆周120度均匀分布，能在夹紧动作执行时自动找正工件的回转中心，避免人工找正带来的同轴度误差，尤其适合薄壁环形零件、带台阶的盘类零件的装夹作业，不会因为单点夹紧力过大造成工件变形。从结构布局来看，底座采用圆盘式安装法兰设计，安装面预留了均匀分布的螺栓过孔，能直接适配机床工作台的标准T型槽间距，也能和回转工作台的安装法兰直接匹配，安装边界的同轴度基准和夹爪的定心基准做了统一设计，安装时不需要额外调整基准就能保证整体的回转精度。夹爪的驱动部分内置在主体基座内部，采用锥面配合的传动方式，当中心的驱动件做轴向位移时，会通过锥面推动三个夹爪同步沿径向移动，既能实现内孔撑紧，也能完成外圆夹紧，适配不同装夹需求的工件。夹爪的夹持面做了可更换的镶块设计，针对不同材质、不同表面粗糙度要求的工件，可以更换对应材质的镶块，比如加工铝件时用铜质镶块避免夹伤工件表面，加工钢件时用硬质合金镶块提升夹持摩擦力，防止重切削时工件打滑。这套结构在设计时特意做了动平衡的预留优化，主体回转部分的壁厚均匀，三个夹爪的重量差控制在极小范围内，高速回转时不会产生过大的离心振动，能适配最高数千转的车削加工工况。夹爪的行程控制也做了限位设计，避免径向伸出超程造成内部结构损坏，同时在夹爪和基座之间设置了防尘密封结构，能阻挡切削液、金属切屑进入内部传动腔，减少日常维护的频次，延长工装的使用寿命。在实际生产场景中，这类定心夹具还能搭配气动或者液压驱动单元使用，实现自动装夹，适配自动化生产线的上下料需求，不需要人工手动锁紧，能大幅提升批量零件加工的装夹效率，同时保证每一件工件的装夹定位精度一致，减少批量加工的尺寸散差。
