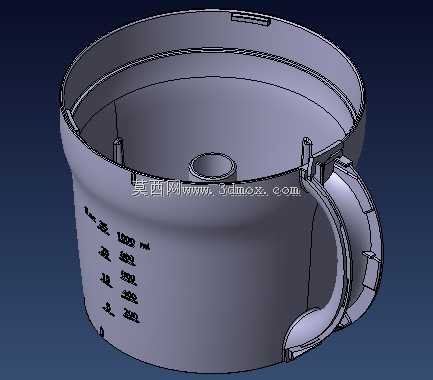

带把手带刻度注塑杯体结构设计

该带把手杯体属于日用注塑容器类结构件，日常多用于餐饮场景下的液体盛装、定量取用，也可作为小型家电如迷你电饭煲、便携养生壶的内胆结构配套使用，适配家用、户外便携、餐饮门店等多类场景的盛装需求。从结构设计逻辑来看，杯体整体采用上宽下窄的锥度设计，一方面是为了注塑成型后的脱模便利性，减少顶出过程中对杯壁的划伤，另一方面堆叠存放时可实现部分嵌套，降低仓储与运输环节的空间占用。杯口位置设计有一圈加厚的翻边结构，翻边内侧预留了卡扣卡槽，可与配套的杯盖或者设备上盖实现卡合固定，避免使用过程中盖体脱落，同时加厚翻边也提升了杯口的抗形变能力，降低日常磕碰导致的杯口开裂风险。杯身外侧一体成型有弧形把手，把手与杯身的连接位置做了多段圆弧过渡，没有尖锐棱角，既避免了应力集中导致的连接处断裂问题，也提升了握持时的贴合手感，把手内侧做了内凹的弧度设计，适配不同手型的握持需求，同时把手内部做了均匀的壁厚控制，避免注塑过程中出现缩痕、气泡等成型缺陷。杯身外侧的刻度标识采用模内一体成型的凸字结构，相比印刷刻度不会因为长期清洗、摩擦出现脱落问题，可长期保证定量取用的精度，刻度标识按照常用容量梯度排布，读数直观清晰。杯体内部底面设计有凸起的定位柱与中心孔位，当作为家电内胆使用时，可与设备内部的加热底座、温度检测组件实现精准定位配合，保证加热组件与杯底的贴合度，提升热传导效率，同时内部的加强筋结构从杯底延伸至杯壁下部，提升了杯体整体的刚性，盛装高温液体时也不会出现杯身变形的问题。从安装边界来看，杯体的外径、总高度都做了公差预留，可适配对应规格的外罩、底座配套安装，杯壁整体壁厚保持均匀，过渡位置都做了圆角处理，既符合注塑成型的工艺要求，也避免了清洁时的卫生死角，日常使用后可直接冲洗，无残留积液的位置。
