希尔曼直列多缸汽车发动机三维结构模型

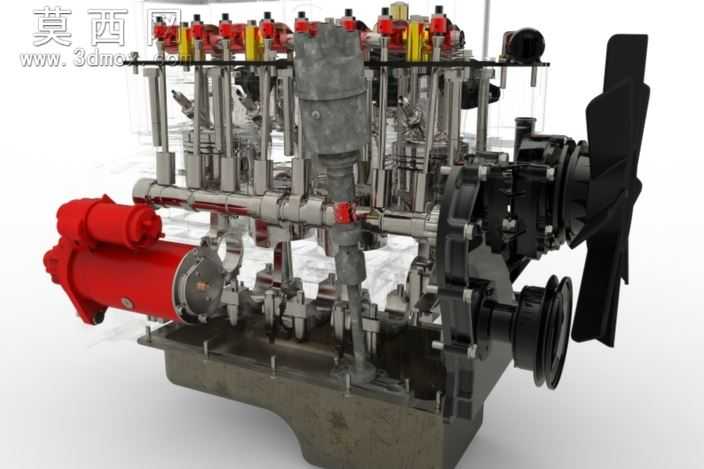

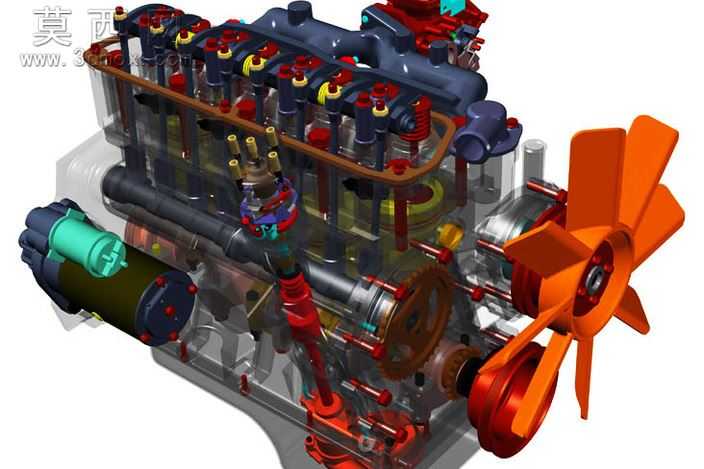

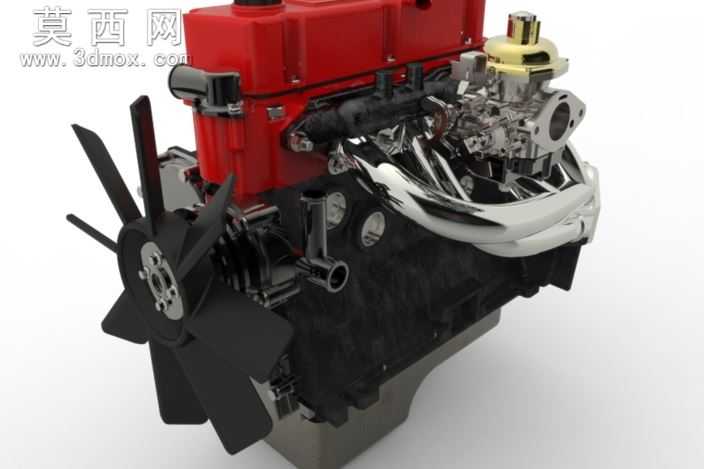

本模型为希尔曼系列直列多缸往复式内燃机，完整还原了民用汽车汽油发动机的全系统结构，建模过程严格遵循真实发动机的装配逻辑与尺寸比例，对每一个子系统的零部件都做了精细化的建模还原。建模阶段采用自底向上的装配思路，先完成单个零件的参数化建模，再按照实际装配约束完成组件拼接，最终形成完整的总装配体，所有配合关系均符合真实机械装配规范，可用于拆解演示、结构教学等场景。模型完整呈现了发动机的两大机构五大系统：曲柄连杆机构包含了活塞、连杆、曲轴、飞轮等核心零件，准确还原了活塞销的配合关系、连杆轴瓦的安装位置、曲轴的平衡配重结构；配气机构包含了顶置气门、气门弹簧、摇臂、凸轮轴、正时齿轮组等部件，清晰展示了正时传动的动力传递路径，气门的排布顺序与凸轮轴的凸轮相位完全匹配真实发动机的配气相位设计。冷却系统还原了缸体水套、冷却水管路、前端散热风扇、水泵等部件，散热风扇采用多叶片轴流结构，与前端皮带轮的传动关系做了明确呈现；润滑系统的机油泵、油道、机油滤清器等部件也做了结构还原；燃油供给系统包含了化油器（对应该款经典发动机的供油形式）、进气歧管、燃油管路等结构；点火系统的分电器、火花塞、高压导线等部件均按真实位置排布，分电器的齿轮驱动结构与凸轮轴的传动关系清晰可见；启动系统的启动马达、启动齿轮等部件完整还原，启动马达的安装位置与啮合结构符合真实设计。材质与渲染阶段，针对不同零部件的材质属性做了区分设置：缸体、缸盖等铸铁部件采用深灰色金属材质，带有细微的铸造纹理；气门弹簧、螺栓等标准件采用发黑处理的钢材材质；散热风扇、分电器盖等塑料部件采用对应色彩的工程塑料材质；铜质油管采用带有金属光泽的紫铜材质；透明缸盖罩部分采用半透明材质，可直观展示内部配气机构的运行状态。渲染时采用了等轴测视角，搭配柔和的环境光，既清晰展示了发动机前端的风扇、皮带轮、启动马达等外部附件，也通过半透明结构呈现了内部的曲柄连杆、配气机构等核心部件，整体视觉层次分明，结构辨识度高。该模型完整度高，结构严谨，可作为汽车发动机构造教学的演示教具，也可用于汽车维修培训的结构讲解，同时也能为经典老车的动力系统复原、改装设计提供三维结构参考，帮助学习者直观理解四冲程往复式内燃机的工作原理与各部件的协同运行逻辑。
