杜卡迪900怪物引擎三维结构模型

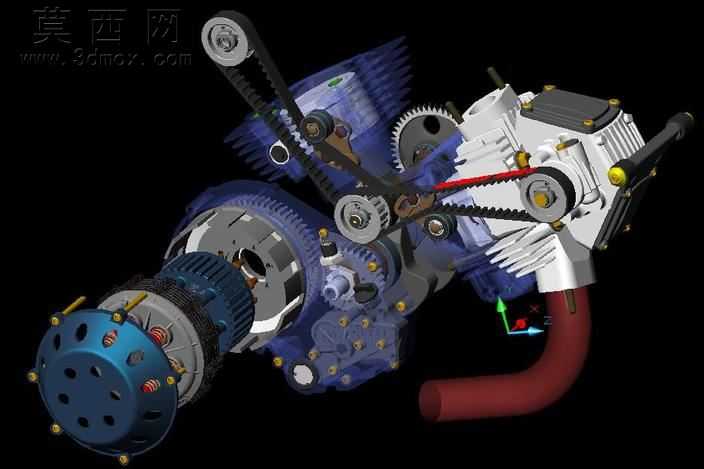

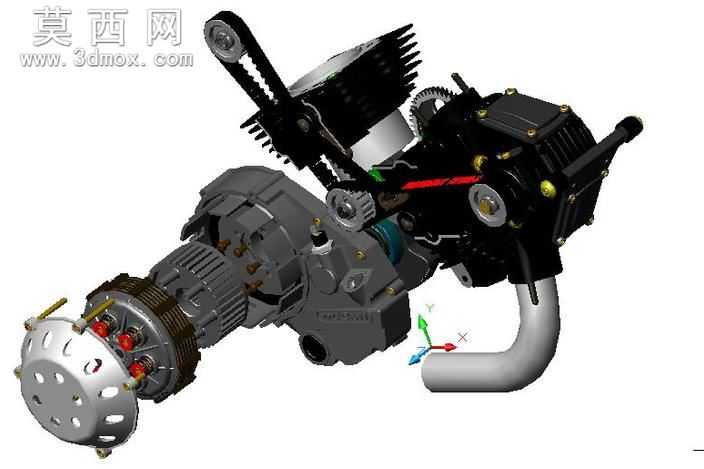

本模型为杜卡迪900怪物摩托车配套的M900引擎完整三维建模成果，建模过程严格遵循实机测绘的尺寸参数与装配逻辑，完整还原了这款经典L型双缸发动机的全部核心结构。建模阶段从引擎的核心基体缸体开始搭建，精准复刻了缸体表面的散热鳍片结构，每一片鳍片的厚度、间距、倾斜角度都与实机保持一致，还原风冷引擎的散热结构特征；随后依次完成曲柄连杆机构、配气机构、正时传动系统、离合总成、排气接口、启动机构等子部件的独立建模，每一个零件的连接位、固定孔位、配合公差都按照机械设计规范进行匹配，确保虚拟装配下无结构干涉、无错位问题。材质与渲染阶段针对不同部件的物理属性做了区分设置：缸体、曲轴箱等铸造壳体部件赋予磨砂黑的铸铝材质，还原金属铸造的哑光颗粒质感；散热鳍片边缘、螺栓紧固件、传动链轮等机加工部件做了金属高光处理，还原切削加工后的金属光泽；正时皮带、密封胶圈、手把胶套等橡胶部件赋予哑光黑的橡胶材质，还原橡胶的软质视觉特征；排气弯管做了拉丝金属的材质处理，还原金属管路的表面纹理；离合端盖的多孔结构、点火模块的塑料壳体、管线的包覆质感都做了精细化的材质调整，最终渲染效果能够清晰区分不同部件的材质差异，直观呈现引擎的真实外观。结构设计上完整还原了这款引擎的经典布局：前侧水平布置的缸体与后侧垂直布置的缸体组成L型双缸结构，顶置气门的配气结构通过正时皮带与曲轴端连接，多片式离合总成布置在引擎输出端，与变速箱壳体做一体化整合，启动电机、磁电机、冷却风道等附属部件都按照实机位置精准排布，所有可活动部件的运动路径都预留了合理空间，能够直观演示引擎从曲轴转动、气门开闭到动力输出的完整传动逻辑。整个建模过程兼顾了外观还原度与结构准确性，既可以作为摩托车动力系统的教学演示素材，也能够为改装设计、结构分析提供可靠的三维参考依据，清晰展现了大排量摩托车引擎的紧凑布局与精密机械设计特点。
