划线机配套直线电机滑台结构设计

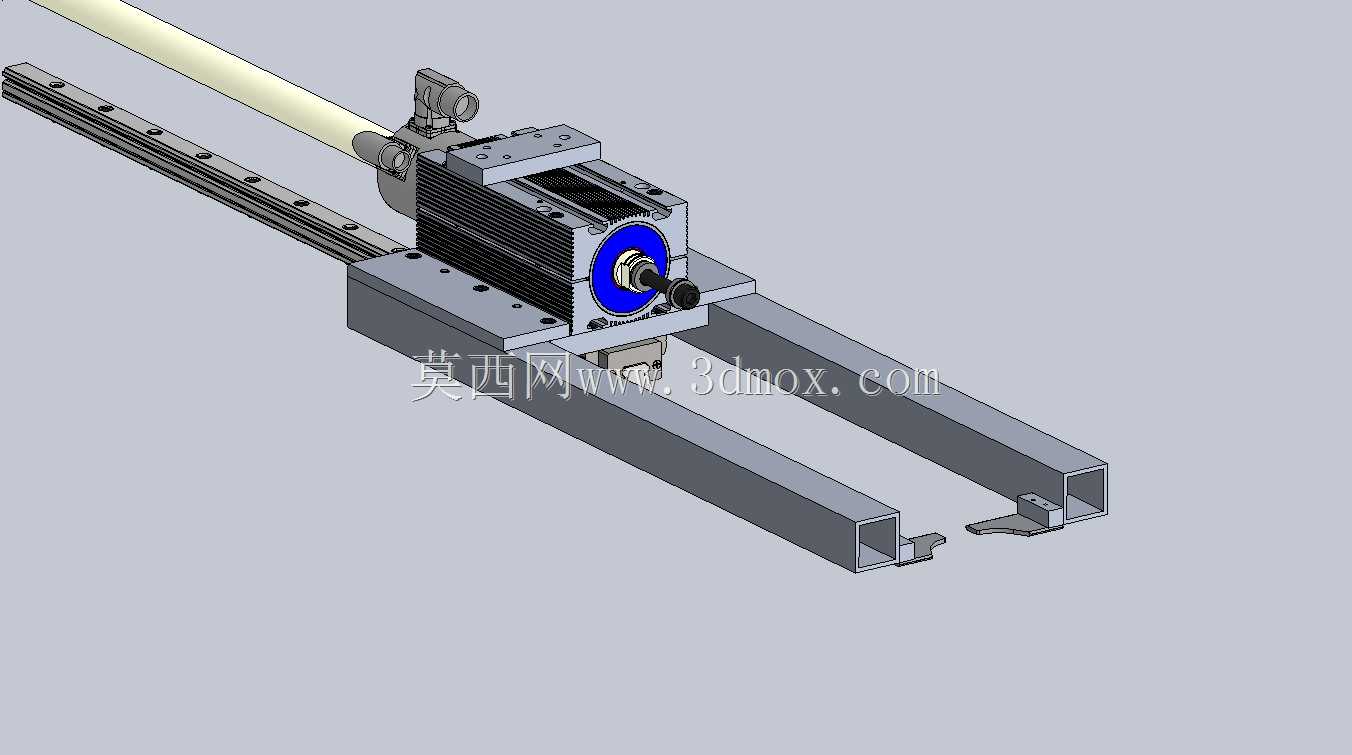

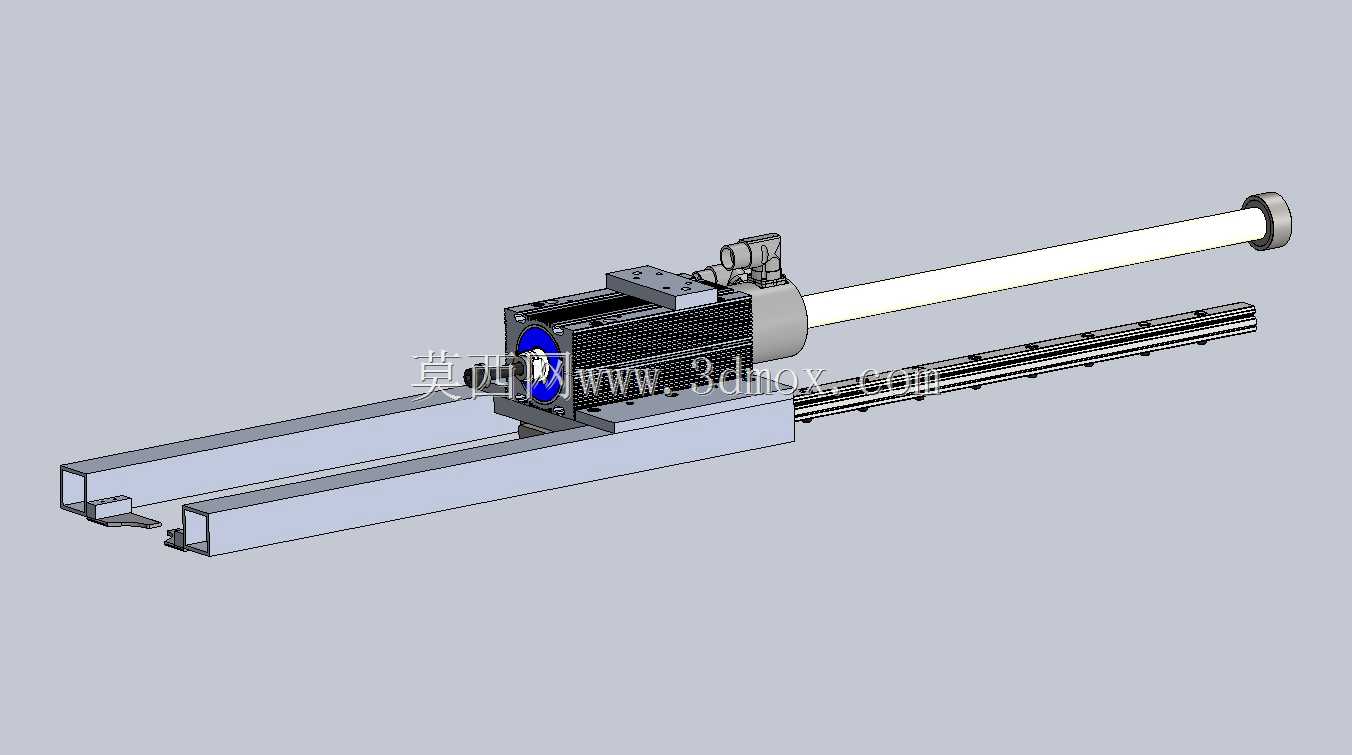

这套直线驱动滑台是专门适配平板划线设备的核心运动执行部件，日常在钣金加工、板材下料前的划线工序里承担核心的直线进给动作，区别于传统丝杆传动的滑台结构，这套模组采用直线电机直驱的形式，省去了中间的丝杆、联轴器等传动环节，传动间隙更小，高速往复运动时的反向迟滞可以控制在微米级，完全能满足划线工序中频繁启停、变向走位的工艺需求。从结构设计逻辑来看，滑台的安装基座采用双平行空心方钢作为承载导轨梁，梁体上预装线性导轨副，滑块部分直接集成直线电机的动子线圈，定子磁轨沿导轨梁平行铺设，供电与信号线缆通过侧边的拖链进行收纳排布，避免运动过程中线缆出现拉扯、剐蹭的问题。滑台的安装边界需要匹配划线机的工作台幅面，双导轨梁的跨距根据划线头的负载重量做了针对性加强，梁体端面预留了与设备机架连接的安装孔位，孔位采用等间距排布设计，可适配不同幅面的划线设备机架安装，不需要额外做转接板加工。滑台的动子滑座上预留了多组安装螺纹孔，可直接固定划线执行头，包括划线针、喷墨头或者激光划线头都能通过这些孔位直接固定，不需要额外设计转接工装。滑座侧边集成了行程限位撞块，配合导轨两端安装的缓冲阻尼件，可避免超程运行时出现硬碰撞损坏电机或者导轨的问题。在实际工况运行中，这套滑台的运动速度可根据划线材质的不同做无级调整，针对硬度较高的金属板材划线时可降低运行速度保证划线深度均匀，针对纸质、PVC类软质板材划线时可提高运行速度提升加工效率。滑台的电机线圈部分采用自然风冷结构，日常连续运行8小时的工况下，线圈温升可控制在合理区间，不需要额外加装风冷或者液冷装置，简化了设备的整体配套结构。导轨副采用预压等级适中的滑块，既保证了运动过程中的刚性，避免划线时出现抖动导致划线偏移，又不会因为预压过大导致运行阻力升高、磨损加快的问题。滑台整体的装配公差控制上，导轨安装面的平面度、双导轨的平行度都按照精密级设备的装配要求做了公差分配，建模过程中已经预留了刮研调整的余量，实际装配时可通过配磨垫片来调整导轨的平行度，保证滑台运行全程无卡顿、无爬行现象。
