卧式电机驱动齿轮泵动力输送机组

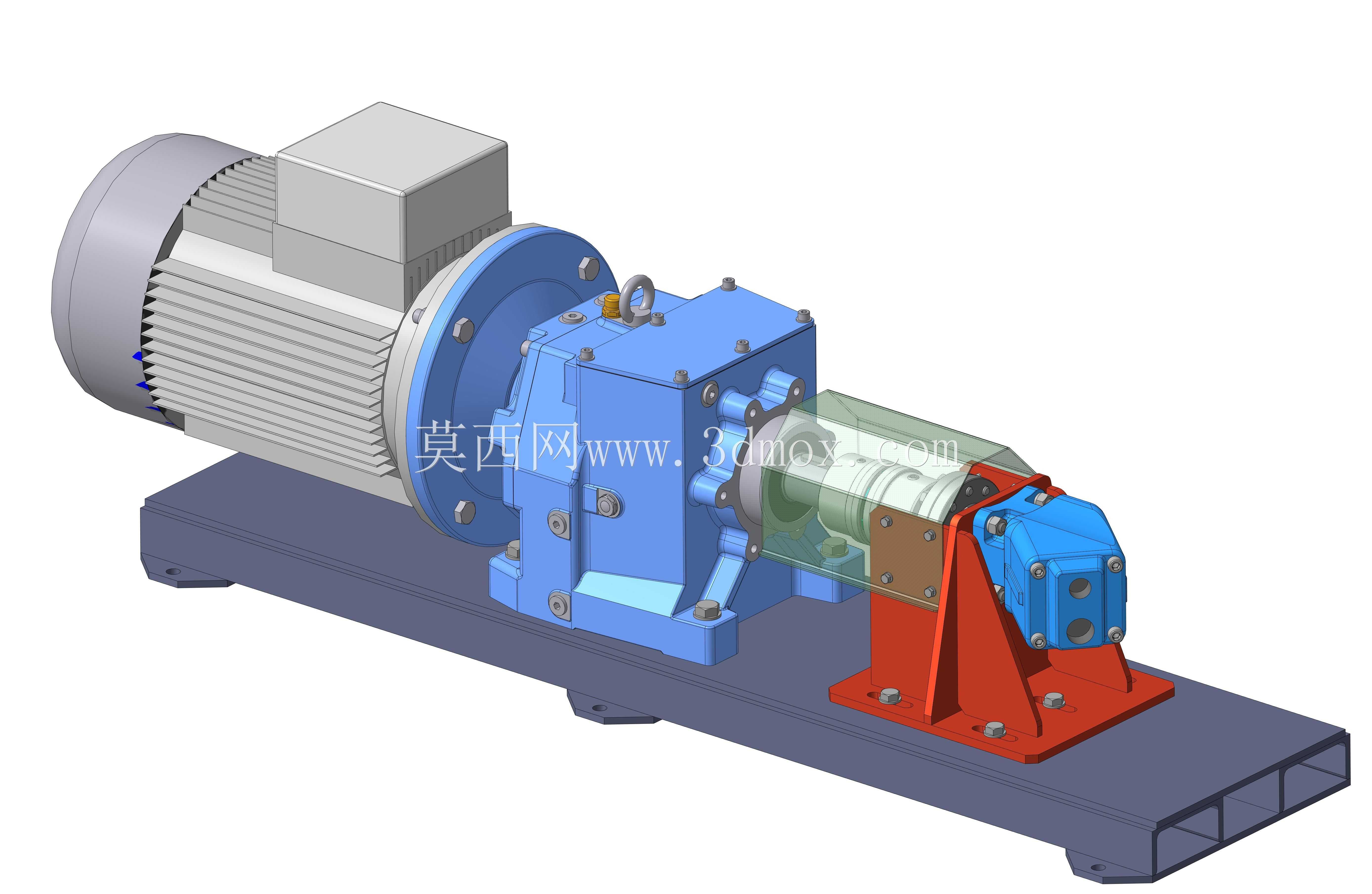

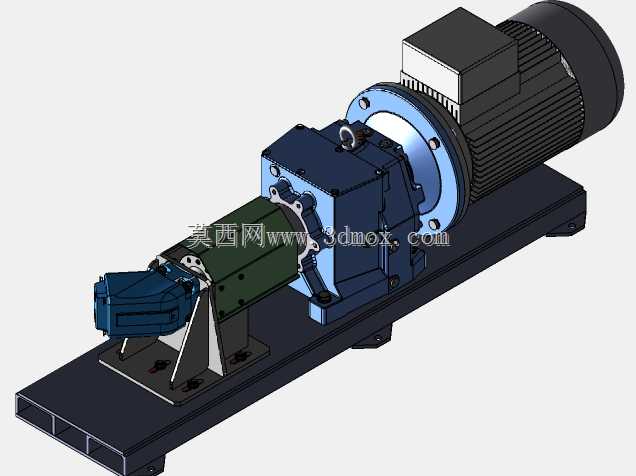

这套动力输送机组常应用于中小型水电站技术供水、润滑油循环输送场景，也可适配工业循环水系统、液压动力站的流体增压输送环节，核心作用是为管路内流体提供稳定的压力与流量输出，保障系统内冷却、润滑、介质输送环节持续稳定运行。机组采用卧式同轴布局设计，驱动端选用标准三相异步电动机，通过法兰直连的方式与齿轮减速箱体对接，省去了联轴器额外找正的安装工序，同时缩短了整机轴向安装尺寸，减少了设备占地空间。减速箱体采用铸铁剖分式结构，内部齿轮副经过参数化建模验证，齿面接触强度与弯曲强度均按照长期连续运行工况校核，箱体端盖、轴承位的密封结构采用多重迷宫密封设计，可有效避免运行过程中润滑油渗漏，同时阻挡外界粉尘进入箱体内部磨损传动部件。泵体端通过支架固定在共用安装底座上，泵头与减速箱输出轴采用刚性连接，连接部位设置透明防护罩，既可以直观观察轴端运行状态，也能避免运行过程中异物卷入转动部件引发安全事故。共用安装底座采用型钢焊接结构，底部预留了地脚螺栓安装孔位，电机、减速箱、泵体的安装面均经过铣削加工找平，各部件安装位置的同轴度公差控制在0.1mm以内，可有效降低运行过程中的振动与噪音。设计过程中优先考虑了现场安装维护的便捷性，减速箱顶部设置了吊环螺钉，方便设备吊装转运，箱体侧面预留了油位观察孔与注油、排油口，日常维护时无需拆解主体结构即可完成润滑油更换。泵头进出口采用标准法兰连接结构，可直接对接现场同通径管路，无需额外制作转换接头。整机的安装边界充分考虑了工业现场的操作空间预留，各部件的检修拆卸方向均未设置遮挡结构，日常检修时可直接对易损件进行更换，无需将整台机组从安装基础上拆除。从结构建模逻辑来看，所有部件均按照实际加工公差进行装配约束，转动部件与静止部件的间隙经过运动仿真验证，不存在运行干涉风险，螺栓连接位置均预留了足够的扳手操作空间，可直接指导实际生产装配。
