手动垫片环切加工装置结构设计

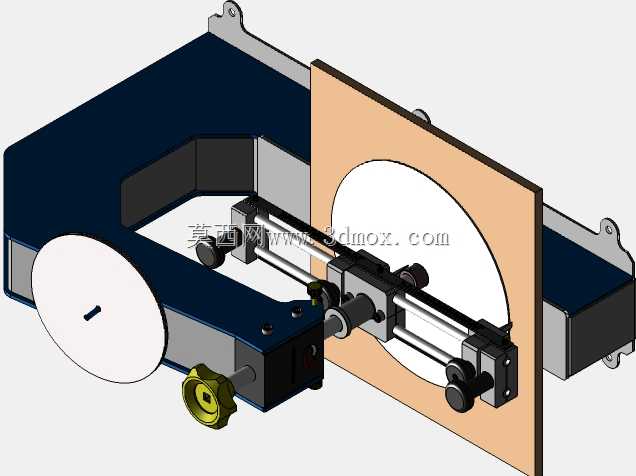

在设备运维、小型加工车间的日常作业中，密封垫片的现场制作一直是高频刚需场景——采购成品垫片往往存在规格匹配度差、供货周期长的问题，尤其是小批量、非标准尺寸的密封件需求，依赖外协加工会大幅拖慢检修、装配进度，这款手动垫片切割装置正是针对这类场景开发的实用工装。从结构设计逻辑来看，该装置采用中心定位+旋转裁切的核心原理，作业时将待加工板材固定在基准台面上，中心定位轴压紧板材中心避免裁切时移位，刀架部分可沿径向滑轨调整位置，适配不同直径的裁切需求。刀座上设置有锁紧标尺，调整裁切半径时可直接对照刻度锁定位置，无需反复测量校准，能有效降低尺寸偏差，保证裁切出的垫片内外径同轴度符合密封装配要求。装置同时配备内外径两组裁切刀具，单次装夹即可完成垫片内孔与外圆的同步裁切，无需二次装夹找正，大幅提升小批量垫片的加工效率。从实际适用场景来看，该装置可加工的材料覆盖范围较广，除常规的橡胶板、石棉密封板、皮革、纸板、毛毡类软质密封材料外，调整刀具压紧力后也可适配薄塑料板、软金属薄板的环形裁切作业，甚至可处理带不锈钢增强层的石墨复合密封板材，能覆盖多数低压工况的密封垫片自制需求。参数边界上，该装置可实现的最小裁切直径为30mm，最大裁切直径可达300mm，覆盖了绝大多数管道法兰、设备检修口的常用垫片尺寸范围。操作层面，该装置采用手动摇杆驱动旋转结构，无需外接电源或气源，对作业场地无特殊要求，裁切时只需转动摇杆带动刀架绕中心轴旋转数圈即可完成光洁切口，刀具与刀架的固定结构做了刚性强化，裁切过程中刀具不会出现偏移抖动，切边整齐无毛刺，无需后续二次修边即可直接用于装配。日常维护方面，该装置结构简单，无复杂传动部件，定期对旋转轴、滑轨位置加注润滑脂即可长期稳定使用，刀架部分的刀片采用标准快换结构，刀片磨损后可快速更换，无需复杂调试即可恢复裁切精度，非常适合车间维修班组、小型加工点作为常备工装使用，能有效解决非标准密封件的即时加工需求，减少备件库存积压，提升现场作业的响应效率。
