玉米饼玉米片切割成型刀具结构

在杂粮食品加工生产线中，玉米饼与玉米片的成型切割环节，直接决定成品的外观规整度与边角成型质量，这款切割结构正是针对玉米基坯料的连续切割作业开发的专用执行部件。不同于常规平面切刀的垂直冲切逻辑，该结构采用曲面刃口配合回转式安装基体，作业时刃口沿坯料输送方向做渐进式滑切，能有效避免玉米粉压制坯料因脆性大产生的边角崩裂、掉渣问题，切割断面整齐无粘连，适配含水率12%-18%的玉米粉压坯工况，可直接对接连续式压坯输送线，无需额外增加坯料定位工装。

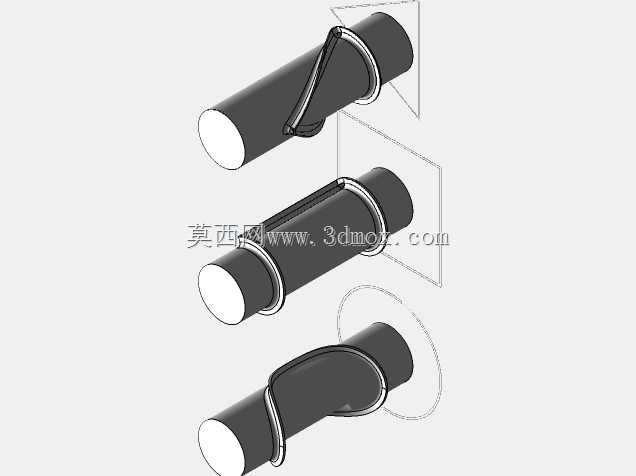

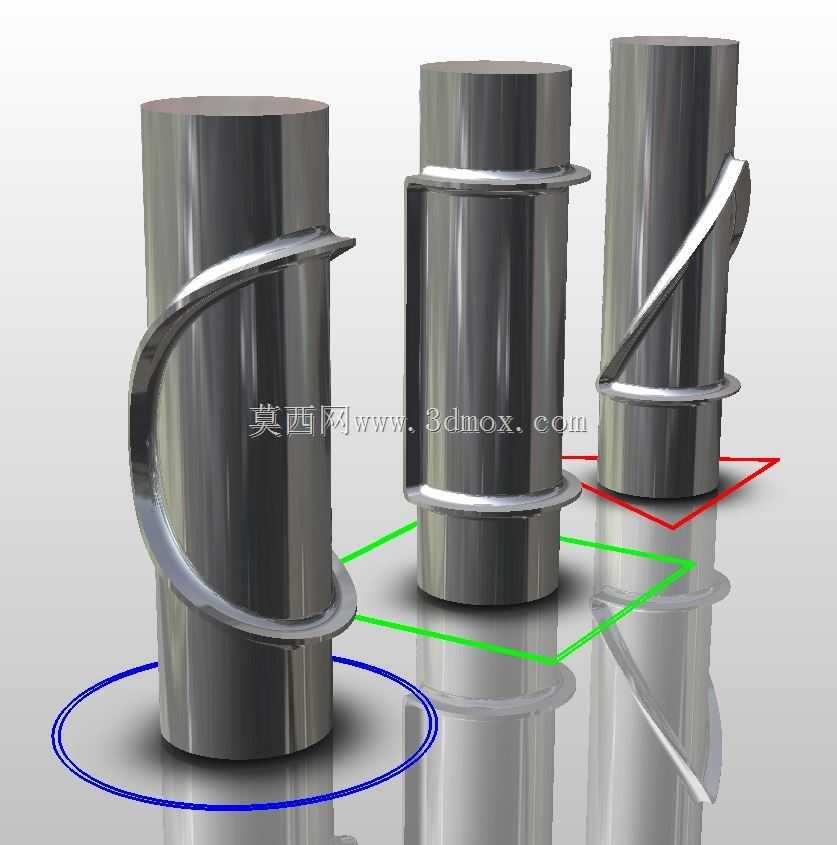

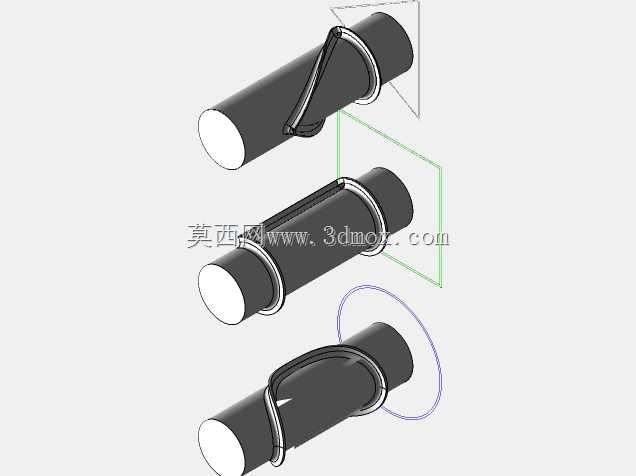

从设计逻辑来看，整个切割部件没有采用复杂的参数化特征树搭建思路，而是直接基于空间曲面拟合完成刃口与基体的一体化构建，刃口曲面与安装圆柱基体的衔接处做了平滑过渡处理，不存在应力集中的直角棱边，长期受交变切割载荷作用下也不会出现基体开裂的问题。安装端采用标准圆柱轴面配合，可直接卡装在回转切割辊的对应安装位，轴向定位依靠基体自带的环形凸台完成，安装时无需额外打定位销，对位精度可控制在0.1mm以内，能保证整根辊上多组切割刃的切割轨迹完全重合，避免出现切不断、坯料连带的问题。

实际生产场景中，该切割结构可适配不同厚度的玉米坯料切割，刃口的曲面弧度经过反复验证，切割时对坯料的垂直压力仅为普通平刀的35%，不会把下层输送皮带切出深痕，同时能减少坯料受压变形导致的成品厚薄不均问题。整个部件的外轮廓完全包裹在回转切割辊的安全防护边界内，安装后不会突出辊体的最大回转半径，无需额外调整防护挡板的位置，可直接替换原有老旧生产线的平切刀具，改造时不需要改动原有设备的机架结构与传动参数，适配性较强。刃口部分的曲面角度经过优化，切割过程中坯料不会粘黏在刃面上，连续作业8小时也不需要停机清理刃口，能有效提升整线的连续生产效率，减少非必要停机时长。

从安装边界来看，该切割部件的圆柱基体直径与行业通用的切割辊安装孔位完全匹配，轴向长度可根据生产线的幅宽做对应调整，单组刃口的切割行程覆盖常规玉米片、玉米饼的成型尺寸范围，不需要额外调整辊子的回转角度即可完成不同规格产品的切换，换产时仅需调整输送线的进给速度即可匹配切割节拍，操作门槛较低，一线设备维护人员即可完成更换调试，不需要专业的结构工程师到场调整。
