便携气瓶式集成扩音扬声装置结构

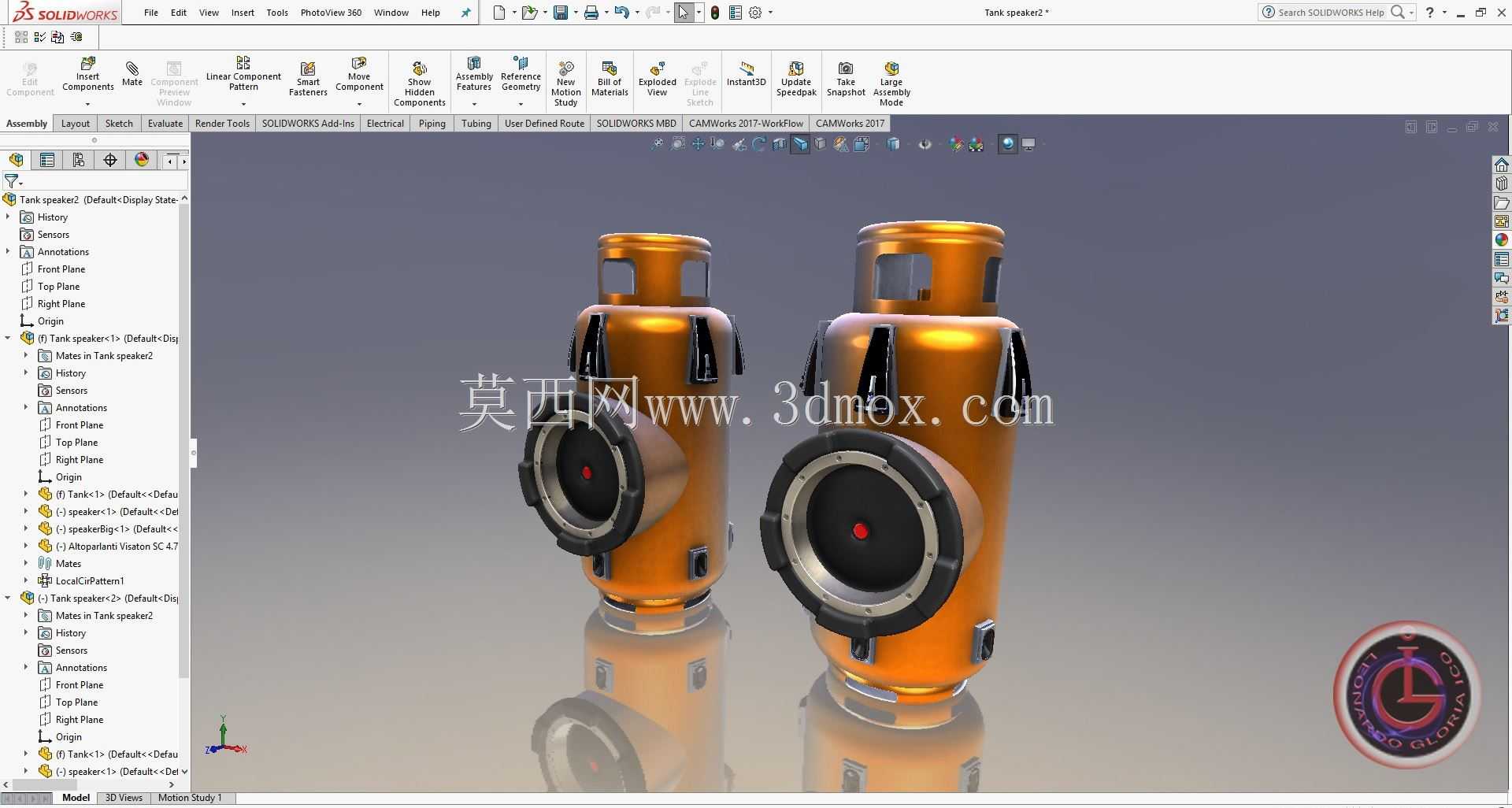

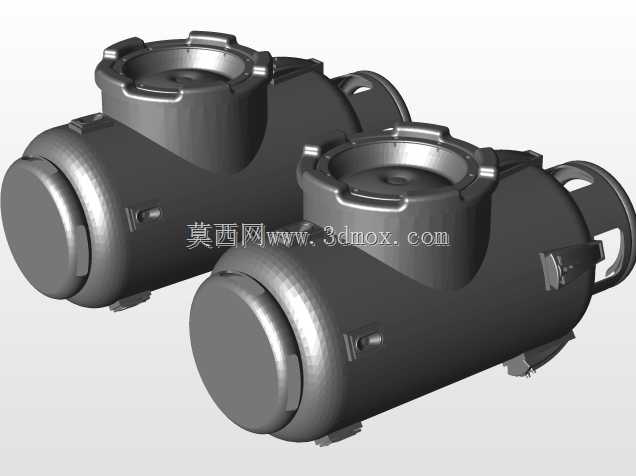

这款集成式扩音装置将高压气瓶腔体与扬声单元做了一体化融合设计，最初的设计出发点是解决户外作业、应急救援场景下，扩音设备续航不足、携带零散的痛点——传统便携扩音设备要么依赖电池供电在低温或长时间值守场景下掉电快，要么需要单独搭配气源、电源，零散部件多，在抢险、户外勘探、临时作业现场携行负担重。设计时直接复用了标准便携高压气瓶的柱形主体轮廓，将扬声发声单元嵌入气瓶的侧端安装位，没有额外增设独立的设备外壳，既利用了气瓶本身的金属结构强度做防护，也省去了额外壳体带来的重量冗余。从安装边界来看，整体柱形结构沿用常规便携气瓶的直径尺寸，可直接适配现有气瓶的便携背带、固定支架安装位，不需要重新设计配套携行装具，扬声单元的外凸尺寸控制在常规气瓶防护圈的覆盖范围内，放置、搬运时不会出现突出部件磕碰损坏的问题。功能层面，气瓶腔体本身可作为压缩气源的存储结构，搭配气动式发声组件时，不需要外接电源即可实现大分贝扩音，适合无供电条件的野外、应急现场使用；如果搭配电声单元，气瓶的中空腔体也可作为共鸣腔提升低频发声效果，比同尺寸的常规便携扬声器传播距离更远。结构设计上，扬声单元与气瓶的连接采用法兰式密封结构，发声单元的接线、气路接口都做了内嵌式处理，避免户外使用时被杂物勾挂，顶部保留了原气瓶的阀门安装位，不影响气瓶本身的充气、气源输出功能，可同时兼顾气源存储与扩音播报的双重用途。在实际应用场景中，这类结构可用于矿山应急救援的现场喊话、户外施工区域的安全警示播报、林区巡护的通讯扩音，也可搭配在移动作业设备上作为警示扩音部件，一体化的结构相比分体搭配的设备，在抗摔、防水、防尘性能上更有优势，柱形结构也方便在设备侧方、背包侧袋做固定安装，不会出现异形结构占用过多安装空间的问题。设计过程中特意平衡了两个功能模块的重量分布，扬声单元的安装位置选在气瓶重心偏下的位置，携行时不会出现头重脚轻的晃动问题，发声单元的防护网采用内嵌式金属网结构，即使受到外力撞击也不会直接损伤振膜，所有连接缝隙都做了密封处理，可适应雨天、多粉尘的户外作业环境。
