木工车间用实木结构快速夹钳结构设计

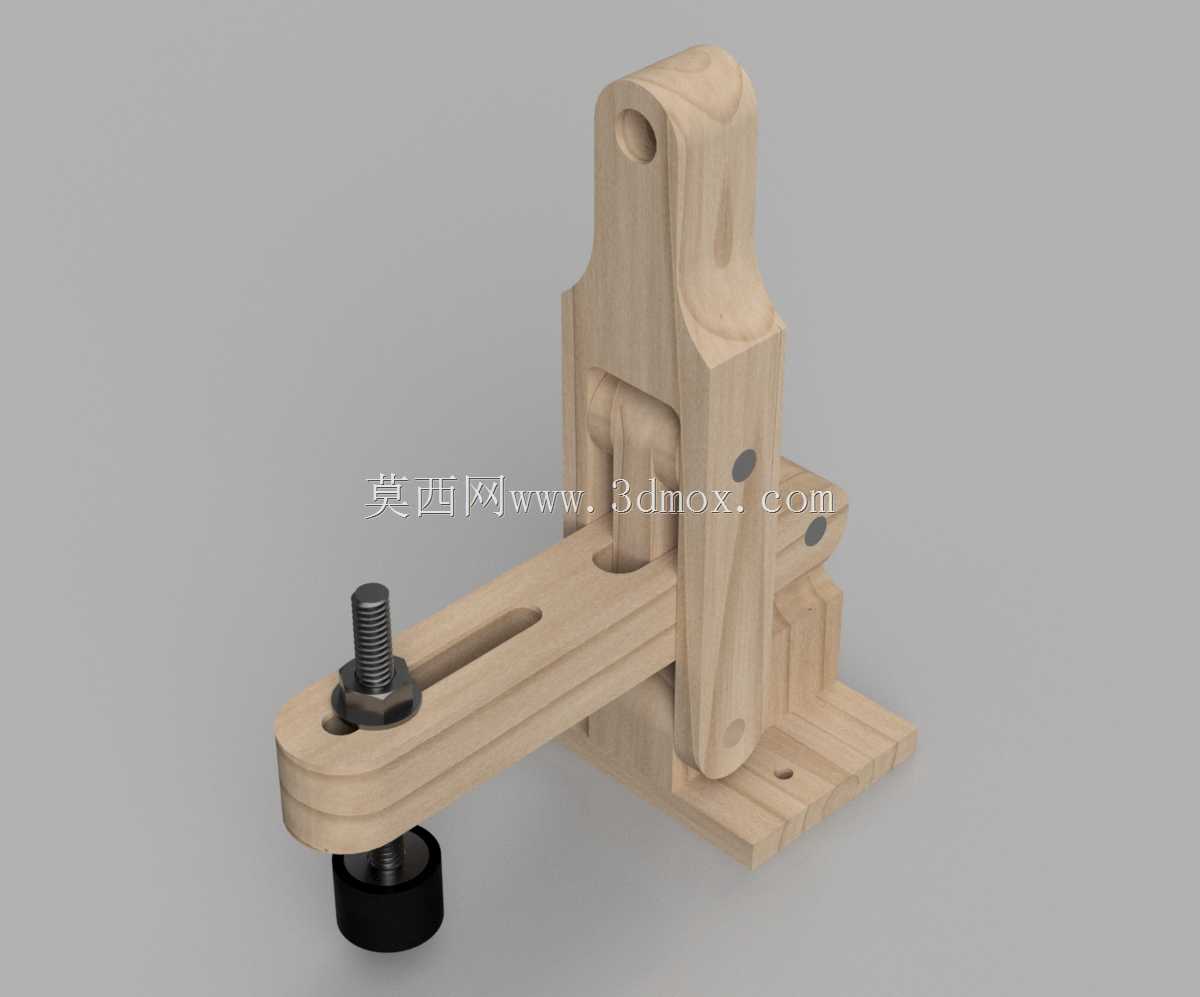

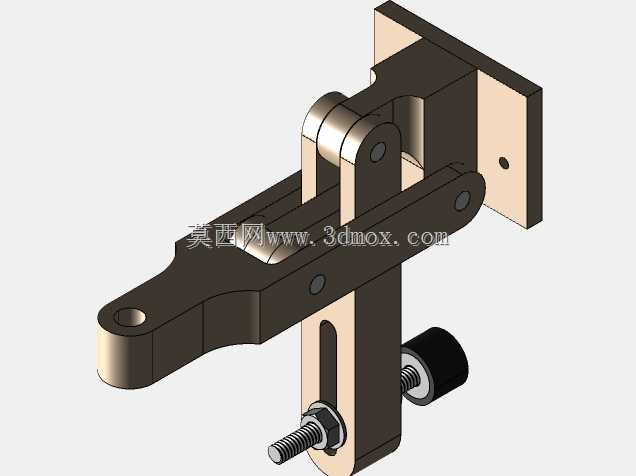

这款木质快速夹钳是面向木工加工场景设计的手动夹紧工装，整体采用层压硬木作为主体结构材料，仅在施压端配套金属螺杆与压头部件，兼顾了木工场景下的操作手感与工件表面防护需求，不会像全金属夹具那样在软质木材表面留下压痕或磕碰损伤。从实际应用场景来看，这类夹钳多用于小型木工工件的钻孔、砂磨、胶合拼接工序，也可作为小型木工工作台的辅助定位部件，适配家庭木工坊、教学实训车间、小型定制家具加工点的轻载夹紧需求，夹紧行程可通过调整螺杆伸出长度适配不同厚度的工件，压头底部配套的橡胶垫可进一步分散夹紧压力，避免压伤待加工木材的表面纹理。设计思路上充分利用了木材易加工、自重轻的特性，主体支撑座采用立式带安装孔的结构，可通过木螺钉直接固定在木工工作台的侧边或台面上，不需要额外加工金属安装基座，降低了工装的自制成本；杠杆臂部分采用长槽孔设计，可根据夹紧位置的需求横向调整压头的落点，不需要整体挪动夹钳的安装位置，操作灵活性更强；铰接部位采用金属销轴配合木质轴孔的结构，既保证了铰接转动的顺畅度，也避免了长期使用后木质铰接孔的快速磨损。从安装边界来看，支撑座底部的安装面为平面结构，两个安装孔的中心距适配常规木工工作台的T型槽间距或预钻孔位，安装后整体突出工作台面的高度不超过200mm，不会占用过多的工作台操作空间；杠杆臂完全展开时的横向伸出长度约180mm，可覆盖距离安装座边缘150mm范围内的工件夹紧需求，适配大部分小型木工零件的加工定位场景。功能特性方面，这款夹钳采用肘节式夹紧原理，扳动杠杆臂到锁止位置后即可形成稳定的自锁夹紧力，不会因为加工过程中的振动出现松脱，松开时只需要反向扳动杠杆臂即可快速释放工件，夹紧与释放的操作时间远低于传统的螺旋式C型夹，能够有效提升小批量木工加工的工序效率。主体木质构件的边缘都做了圆弧倒棱处理，操作时不会划伤操作人员的手部，金属螺杆采用标准粗牙螺纹，磨损后可直接替换标准五金件，不需要专门定制非标配件，后期维护成本极低。在胶合拼接工序中使用时，木质夹体不会与木工胶水发生粘连，清理残留胶水时只需要用铲刀轻轻刮除即可，不会像金属表面那样容易残留胶渍难以清理；在砂磨、雕刻工序中使用时，夹钳的自重较轻，即使临时固定在便携式木工工作台面上也不会造成台面倾覆，适配移动作业的需求。
