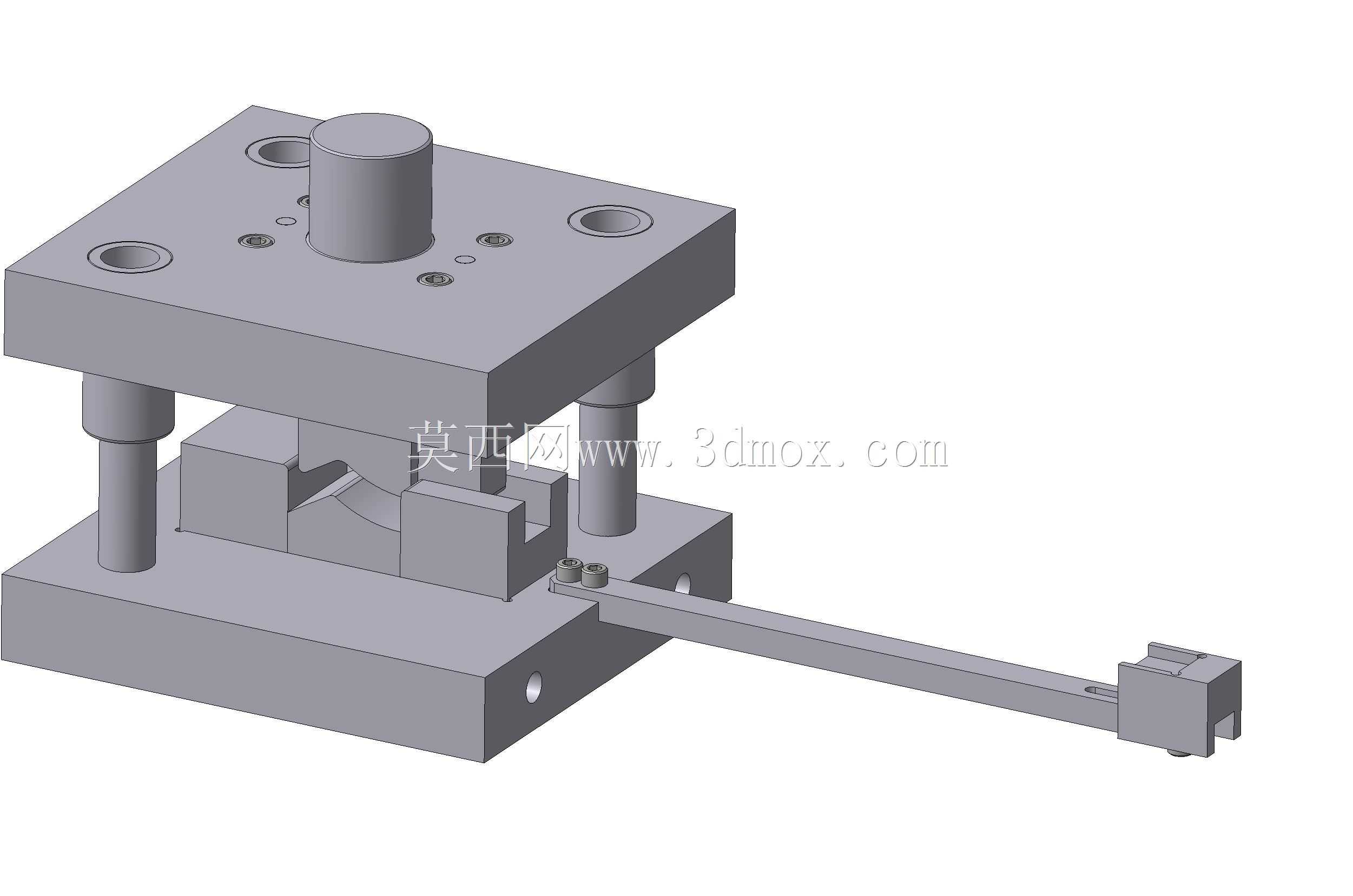

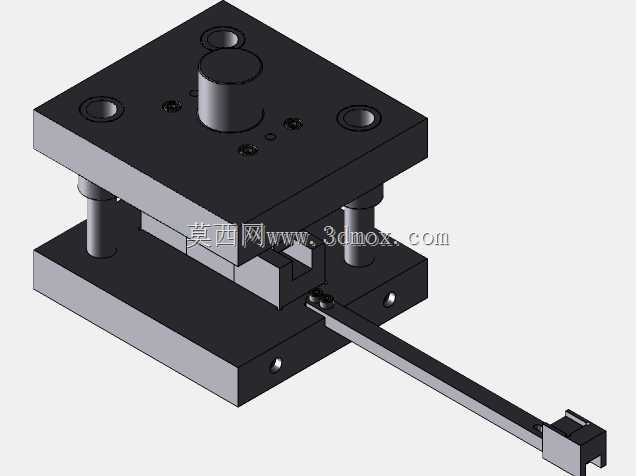

长条类工件单工位弯曲成型冲压模具

这套弯曲成型工装主要面向五金冲压产线的长条类薄料工件折弯工序，常见于五金配件、家电结构件、小型汽车零部件的批量折弯加工场景，适配普通开式压力机的安装接口，可直接挂载在常规冲压设备上完成单工序弯曲作业。整套模具采用标准冷冲模架结构，上下模座通过对角布置的导柱导套实现精准导向，合模过程中导柱先进入导套完成对位，避免凸凹模出现啃模、错位问题，保障长期冲压过程中的成型精度稳定性。上模部分的模柄采用标准圆柱式结构，可直接卡入压力机滑块的模柄孔完成锁紧，无需额外定制转接法兰，安装时仅需校准模柄同轴度、锁紧滑块压板即可完成上机固定，适配多数公称压力在合适区间的普通冲压设备。下模部分设置了可调式定位组件，送料方向的定位块可根据料带的实际宽度、进料深度调整位置，适配一定尺寸范围内的同类型长条工件加工，无需更换整套模具即可完成小范围的产品规格切换，降低小批量多规格生产的工装投入成本。成型工位的凹模采用镶拼式结构，折弯受力的刃口部位单独做了镶件设计，长期生产出现磨损后仅需更换对应镶件即可恢复精度，无需整体报废下模座，大幅降低后期维护成本与维修停机时间。凸模的成型面根据工件的折弯半径做了精准的R角过渡，避免折弯过程中工件表面出现压痕、拉伤甚至开裂问题，同时在折弯终了位置设计了短暂的保压贴合面，可有效抵消薄料折弯后的回弹量，保障工件成型后的角度公差符合图纸要求。模具的安装边界完全适配常规压力机的工作台开档尺寸，下模座的锁紧槽采用标准U型槽设计，可直接通过T型螺栓与压力机工作台完成固定，上模座除模柄定位外也预留了备用压板锁紧位置，适配不同安装形式的压力机挂载需求。送料端延伸出的承料托板可承托长条状的待加工料件，避免送料过程中料件下垂导致定位偏移，操作人员仅需将料件沿托板推送至定位块位置，触发压力机下行即可完成单次折弯作业，操作流程简单，对操作人员的技能要求较低，适合量产线的连续作业需求。整套模具的成型动作逻辑清晰，上模下行时先通过压料装置将料件压紧在凹模表面，避免折弯过程中料件出现窜动，随后凸模接触料件逐步完成弯曲成型，到达下死点时完成保压定型，上模回程时卸料装置将成型工件从凸模上脱下，工件可沿下模斜面滑落至接料盒内，无需人工手动取件，提升作业安全性。
