多点位链条张紧调节固定装置结构

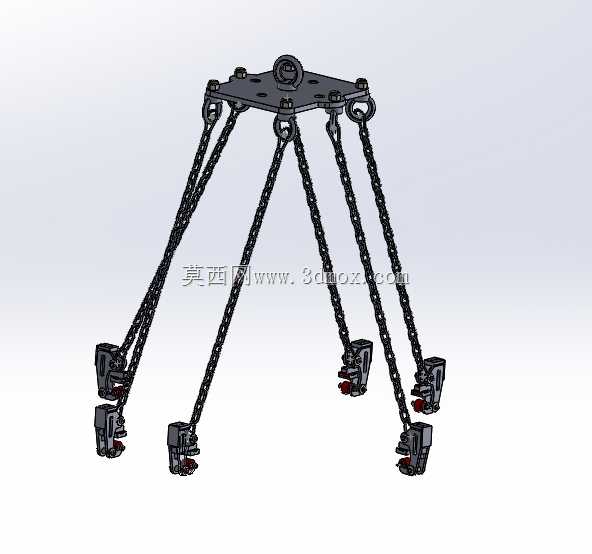

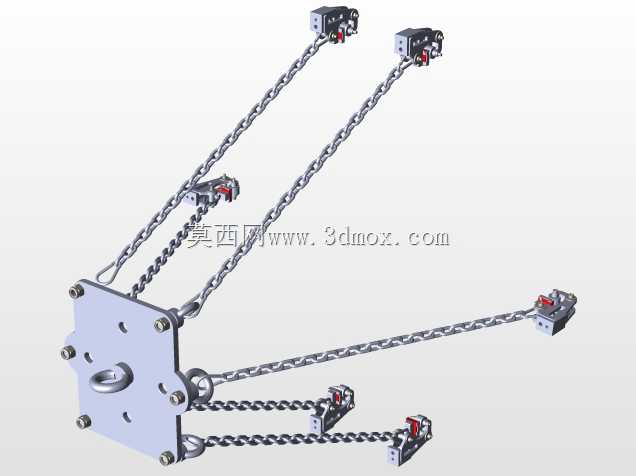

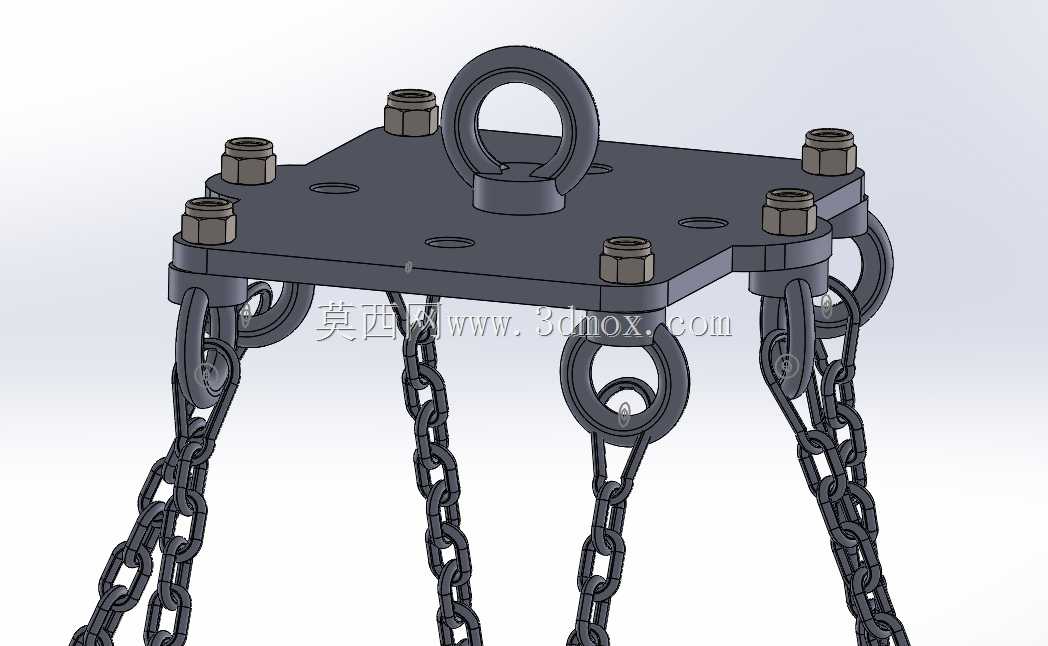

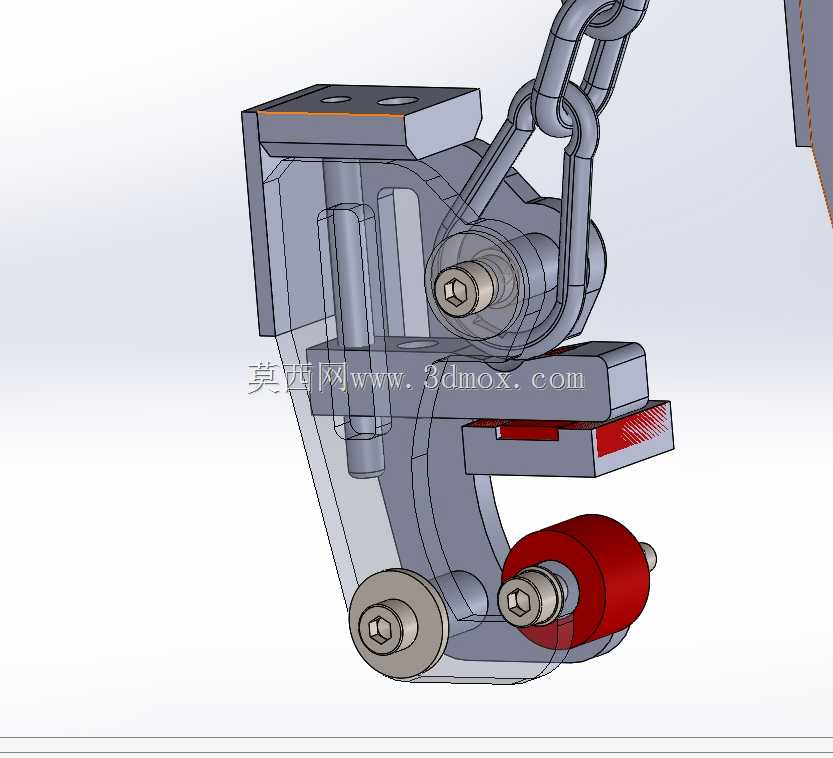

这套张紧调节固定结构主要面向长距离链传动场景的张紧需求设计，常见于自动化输送线、户外大型游乐设施牵拉结构、舞台吊挂设备的链条预紧工位，解决多根链条并行排布时张紧度不一致、运行中链条松脱跳齿的实际问题。从结构布局来看，核心承载件为一块方形安装基板，基板上预留了多组呈放射状排布的安装孔位，可同时对接五组独立的链条牵拉端，每个牵拉端都配置了独立的张紧调节锁块，锁块上集成了锁紧卡扣与微调螺栓，无需整体拆卸基板即可对单根链条的张紧量进行单独调整，适配不同长度链条的预紧力需求。设计阶段充分考虑了安装边界的适配性，基板中心设置了吊环式连接位，既可以通过该吊环完成整体结构的吊装固定，也可作为中心受力点对接主牵拉构件，基板边缘的固定孔采用沉头设计，安装后螺栓端面不突出基板平面，避免与运行中的链条发生剐蹭干涉。每根链条的末端锁块都做了防脱卡扣设计，链条嵌入锁块槽位后卡扣自动锁止，配合侧面的紧定螺钉完成二次固定，即使设备运行中产生持续振动，链条也不会从锁块中脱出。实际应用中，这类结构不需要额外搭配张紧轮组件，直接通过末端锁块的行程调整即可完成链条预紧，相比传统张紧轮结构占用空间更小，尤其适合安装空间局促、多链条并行牵拉的工位。结构上所有受力点位都做了加厚处理，基板与链条连接的位置加装了金属衬套，避免链条长期牵拉对基板孔位造成磨损，延长整体结构的使用寿命。调节操作时，只需松开锁块上的锁紧螺母，旋转微调螺栓即可带动锁块沿预设滑槽移动，待链条张紧度达到工艺要求后重新锁死螺母即可，单根链条的调节过程不需要拆卸其他关联部件，日常维护操作十分便捷。
