立式机床用带传感气控功能尾座结构

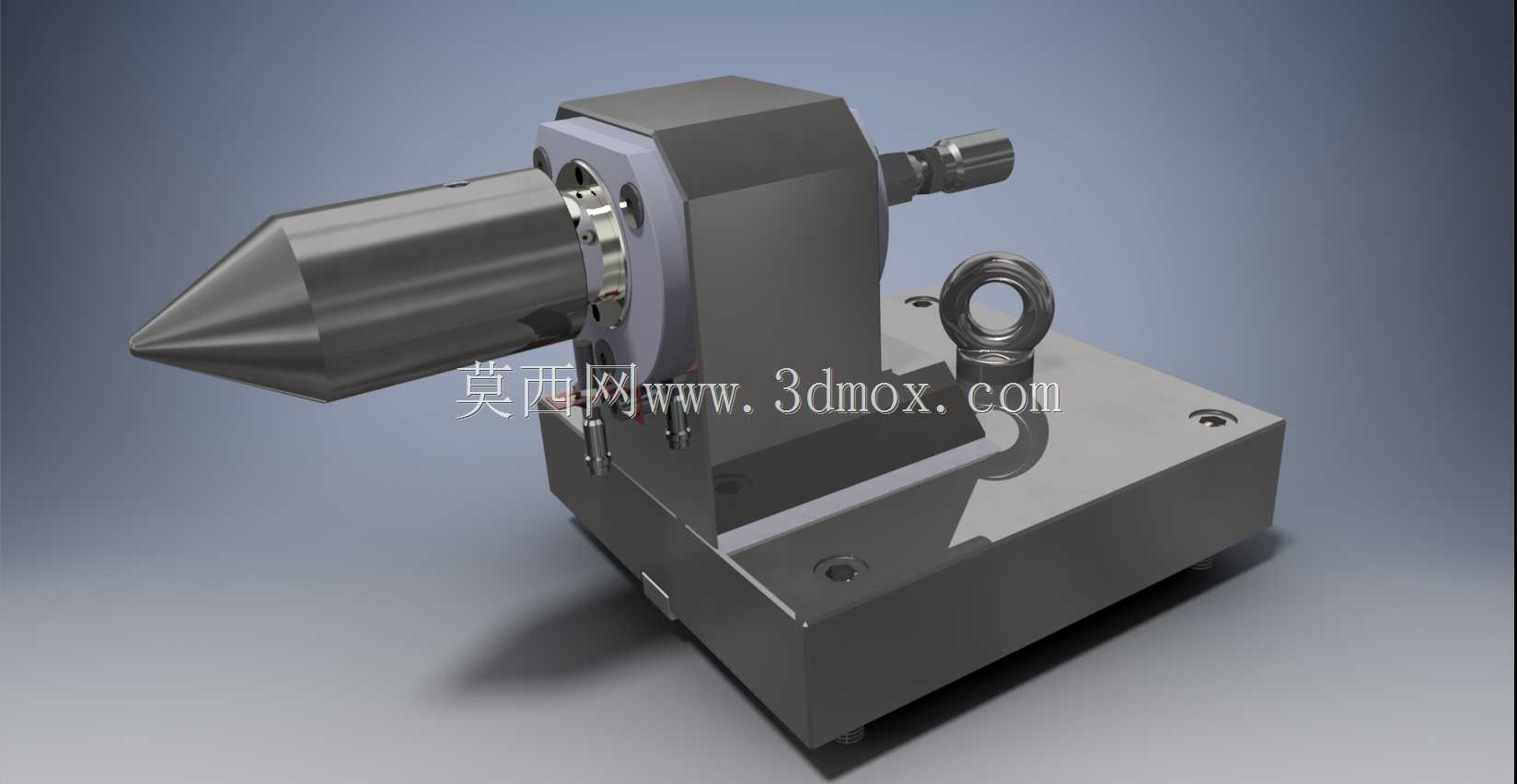

这款尾座结构主要适配立式加工类设备的轴类工件装夹场景，在立式车床、小型专用立式加工工位中承担工件轴向顶紧定位的核心作用，区别于卧式车床尾座的水平安装布局，该结构采用立式基座安装逻辑，整体底座为方形安装板结构，四个角预留沉头安装孔，可直接通过内六角螺栓固定在立式设备的工作台T型槽或专用安装基板上，安装时需保证顶紧轴线与设备主轴回转轴线的同轴度公差控制在0.02mm以内，避免顶紧时工件出现偏摆影响加工精度。

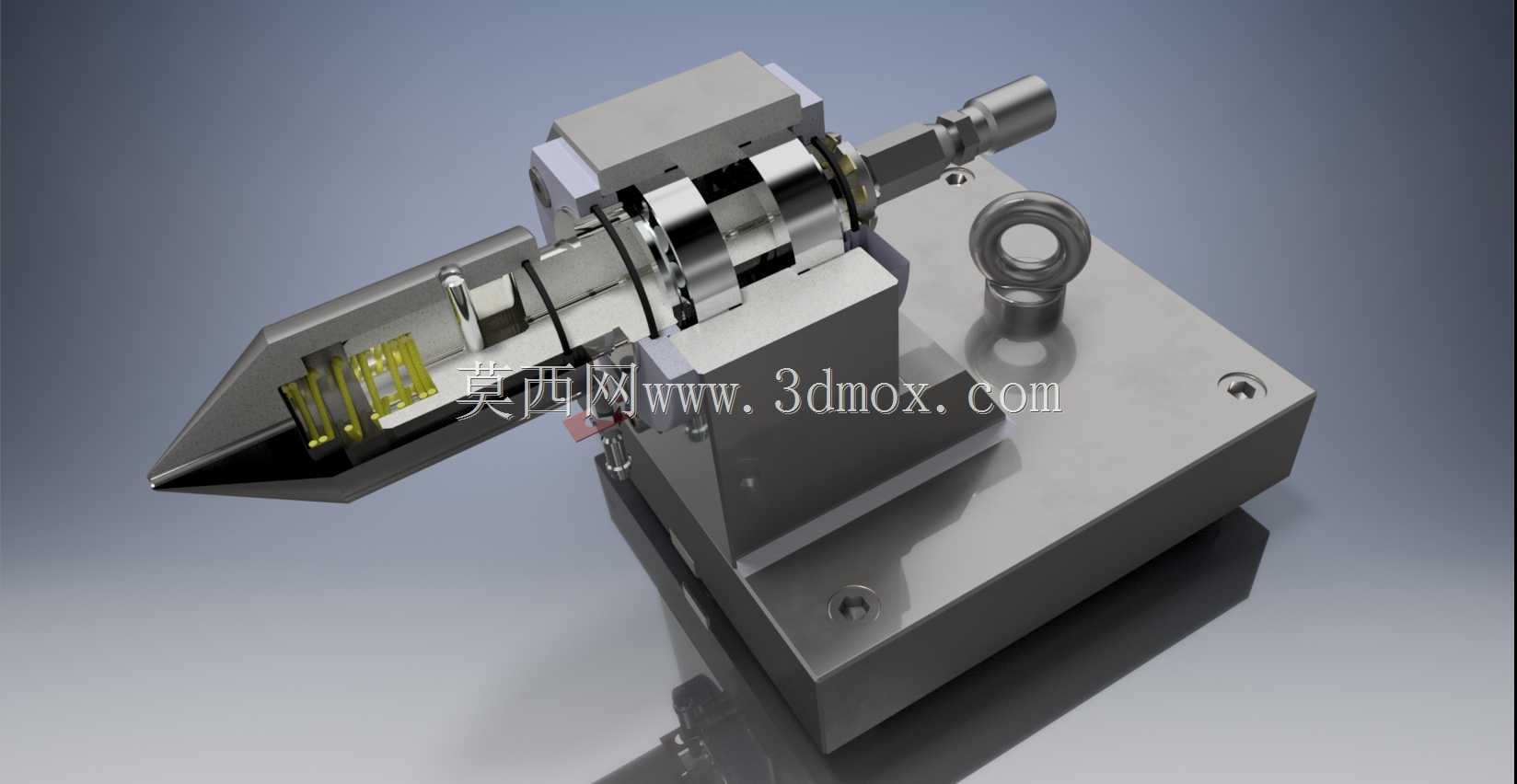

结构内部集成了圆柱螺旋压缩弹簧组件，常态下弹簧提供初始顶紧力，可在工件装夹时实现自适应顶紧补偿，避免刚性顶紧对工件端面造成压伤，同时在加工过程中可抵消部分轴向切削力带来的振动冲击，提升装夹稳定性。内置的传感单元可实时采集顶紧杆的轴向位移量，将位置信号反馈至设备控制系统，一方面可判断工件是否装夹到位，避免未顶紧就启动加工的安全隐患，另一方面可在加工过程中监测顶紧力的波动，当顶紧位移超出阈值时触发设备停机保护，防止工件飞出引发安全事故。

结构本体上预留的中心孔为空气止回控制的气路通道，外接压缩空气管路后，可通过气路通断控制顶紧杆的伸缩动作，配合弹簧力实现顶紧力的无级调节，针对不同材质、不同重量的轴类工件，可调整供气压力匹配对应的顶紧力，比如加工薄壁铝件时降低供气压力减小顶紧力防止工件变形，加工重型钢件时提高供气压力保证足够的夹持刚性。顶紧端采用可替换的硬质合金顶针尖设计，磨损后可单独更换顶针尖，无需拆卸整个尾座结构，降低后期维护成本。

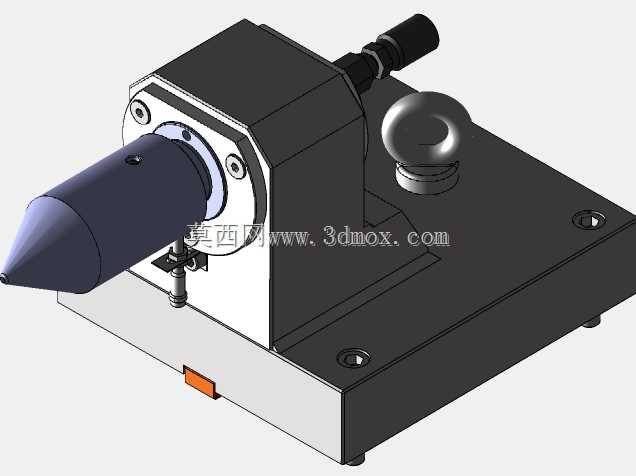

整个尾座的壳体采用45号钢调质处理后铣削成型，内部安装轴承的孔位经过精镗加工，保证顶紧杆的轴向移动顺滑无卡滞，侧面预留的吊环安装孔可装配吊环螺钉，方便尾座整体吊装转运与安装对位。在实际产线应用中，该类尾座常配合立式卡盘使用，完成长轴类零件的两端定位装夹，可覆盖直径10-120mm、长度50-300mm范围内的轴类工件加工需求，安装底座的边界尺寸可适配多数小型立式设备的工作台安装空间，无需对原有设备工作台进行额外改造即可直接装配使用。
