升高车辆专用拖车船台连接支架结构

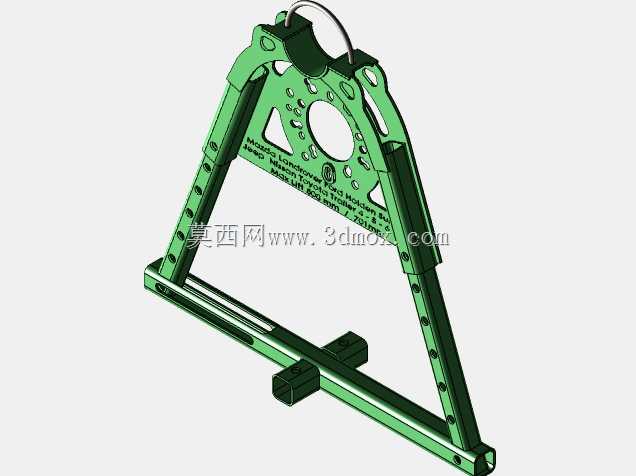

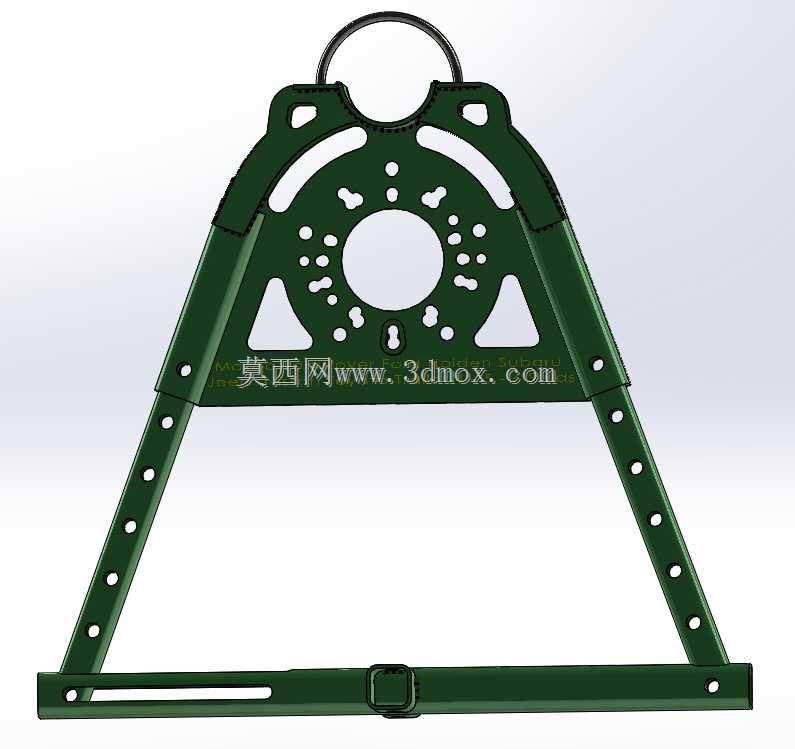

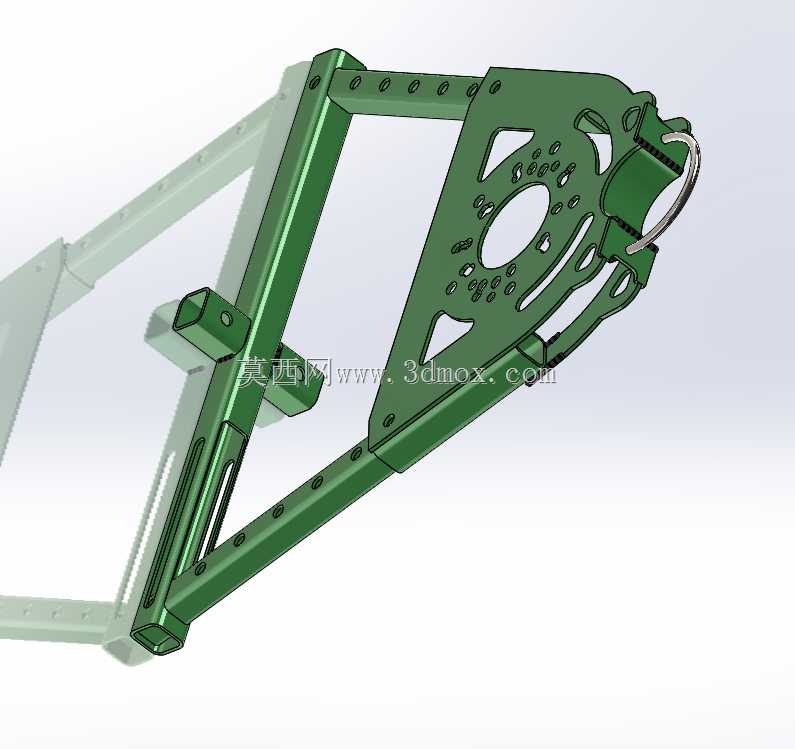

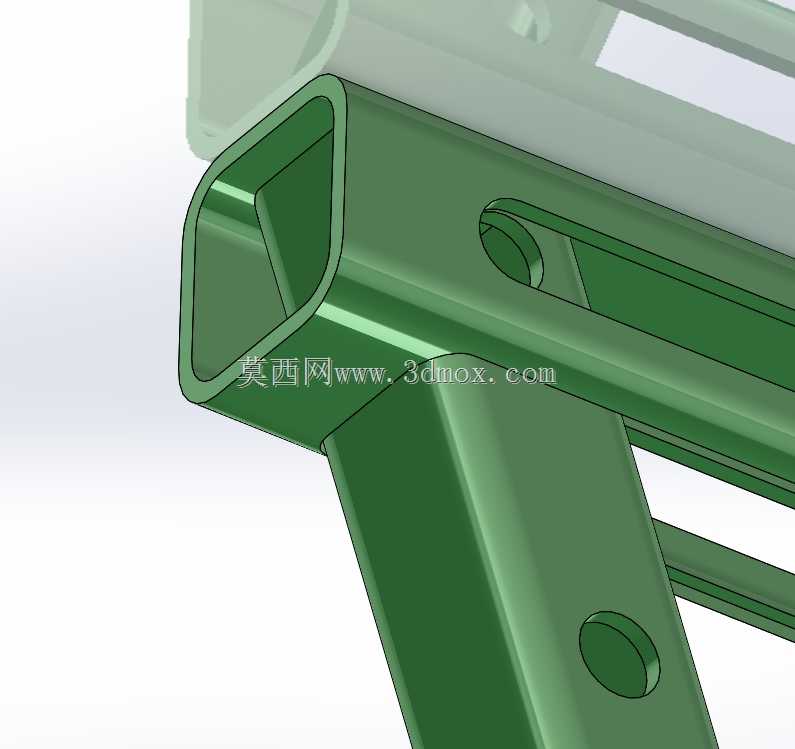

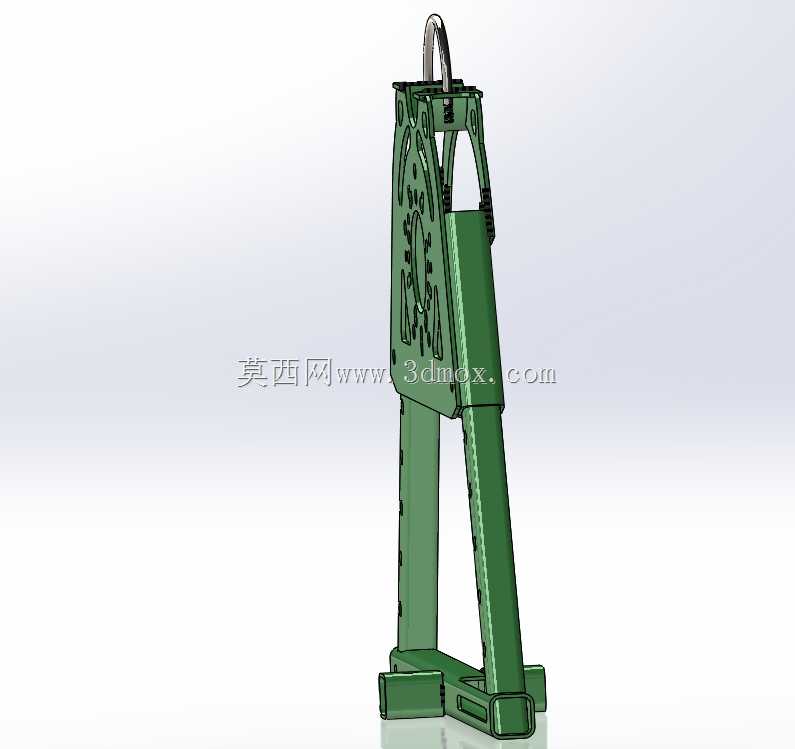

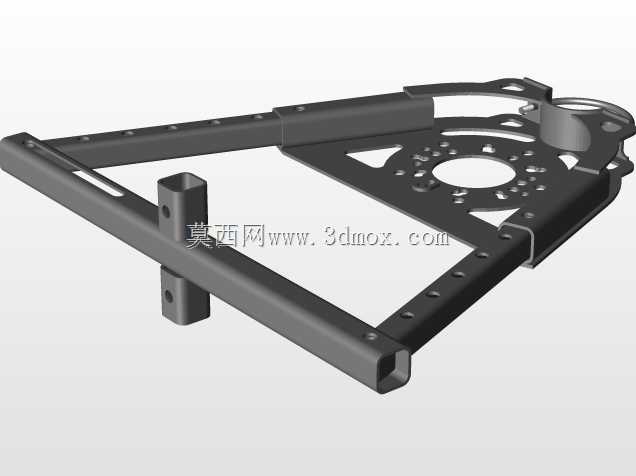

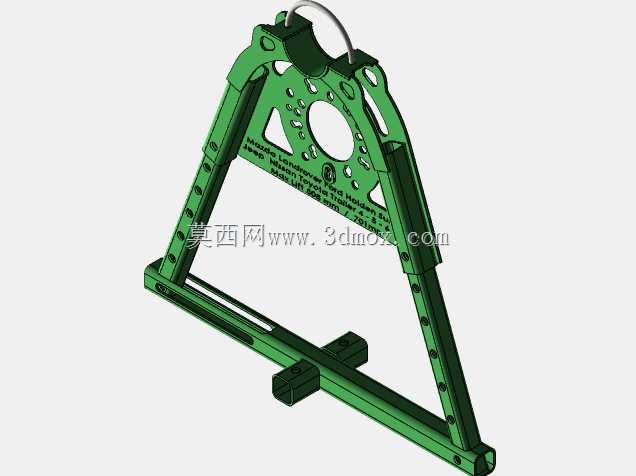

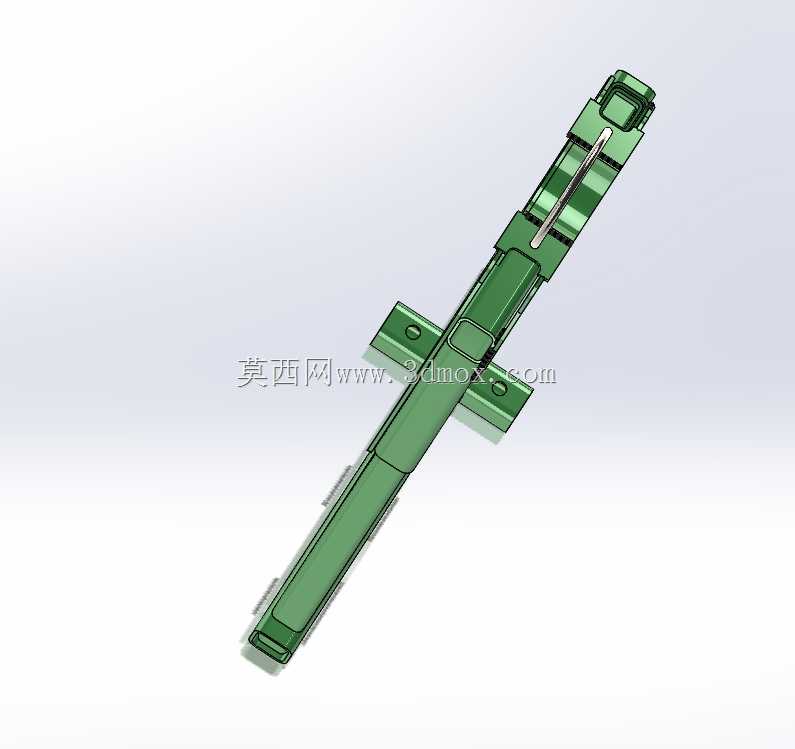

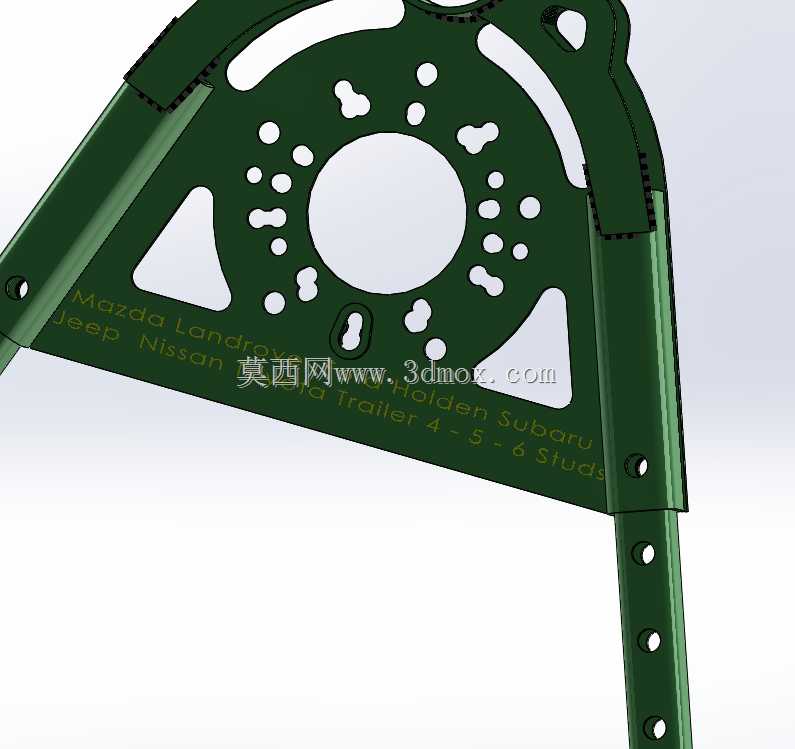

这款支架主要适配升高改装后的越野车型，解决车辆底盘抬升后与拖车、船台连接时的高度差问题，避免拖拽过程中出现连接别劲、底盘剐蹭、拖拽力角度偏移引发的行驶安全隐患，日常可覆盖日产、路虎、福特、马自达、斯巴鲁、丰田、吉普等多款带后拖车接口的车型，安装位置固定在车辆后车轴对应的底盘连接点位，无需对原车底盘做打孔改装，依托原车预留的底盘安装孔位即可完成固定。从结构设计来看，整体采用三角稳定构型，顶部设置带吊环的连接端，既可以作为拖车时的主受力挂点，也能在应急救援时作为锚点使用，两侧支腿做了等距阵列的调节孔位，可根据不同车型的底盘升高幅度调整支架的展开角度与安装高度，适配2-6英寸区间的升高改装落差，底部横向连接梁做了加长开槽设计，可兼容不同宽度的车轴安装点位，安装时可根据车轴两侧固定螺栓的间距横向调整固定位置，适配不同车型的底盘安装孔距偏差。支架主体做了多区域镂空减重设计，在保证整体结构强度的前提下，尽可能降低配件自身重量，减少车辆后悬的额外负载，镂空区域同时兼顾了行驶过程中的泥水导流作用，避免越野穿越时泥沙在支架表面积存引发的锈蚀问题，所有受力连接点位都做了翻边加强处理，支腿与横梁的连接位置采用嵌入式卡扣加螺栓的双重固定结构，可承受拖拽过程中的交变载荷冲击，避免长期使用后出现连接松动。实际使用场景中，除了常规拖拽小型拖车、路亚艇船台之外，也可作为户外越野时的脱困辅助锚点，配合拖车绳、绞盘完成陷车救援作业，安装时需注意支架顶部挂点与原车拖车钩的中心同轴度偏差控制在5mm以内，两侧支腿的固定螺栓需按照对应车型的底盘扭矩要求打紧，避免行驶过程中出现螺栓剪切断裂的风险，支架表面采用喷塑处理，可应对户外雨水、泥泞路段的腐蚀环境，长期使用无需频繁做防腐维护。
