机加工用V形夹紧定位组件结构

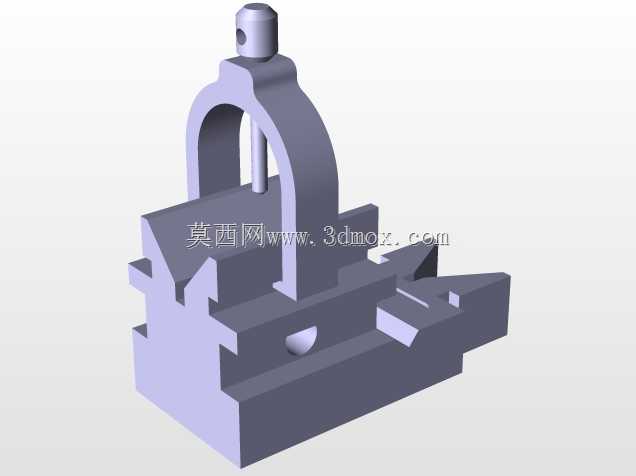

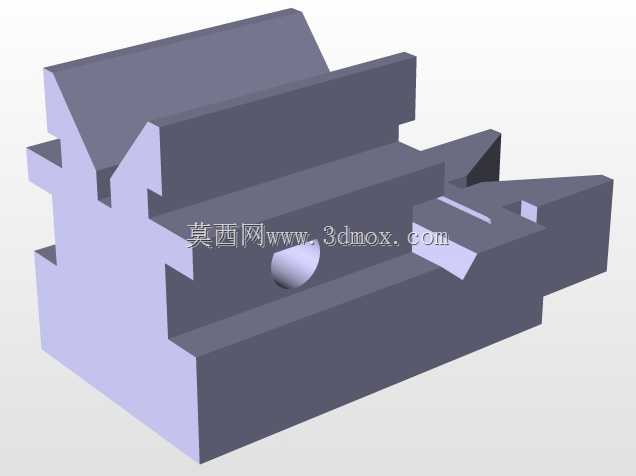

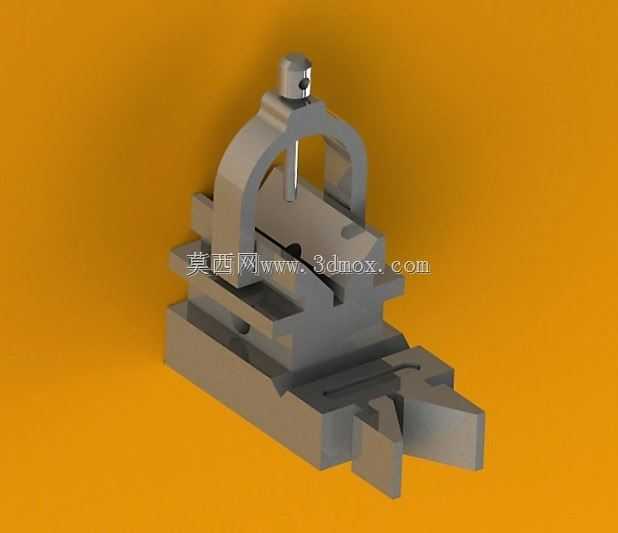

这套V形夹紧定位组件，是机加工工序里针对轴类、套类回转零件装夹定位的核心工装结构，日常在普通车床、铣床、磨床的工序装夹，以及三坐标检测工位的工件定位场景中都有广泛应用。不同于平口钳的平面夹持逻辑，V形结构的定位面自带对中特性，能让不同直径的回转类零件自动找准中心轴线，省去反复打表找正的辅助时间，尤其适合小批量多规格轴类零件的工序周转装夹。从结构设计逻辑来看，整套组件以底部的滑移基座作为安装载体，基座上开有与机床工作台T型槽匹配的安装导向槽，可根据加工工位需求沿工作台槽向调整固定位置，安装边界适配多数通用机加工工作台的槽距规格，无需额外改造工作台面即可完成固定。中间的V形支撑块采用90度夹角的定位面设计，这个角度是兼顾定位稳定性与零件适配范围的最优选择，夹角过小会导致大直径零件放置不稳，夹角过大则会降低对中精度，支撑块与基座之间通过定位销与紧固螺钉连接，磨损后可快速更换V形块，无需更换整套组件，降低工装维护成本。上方的拱形夹紧架通过铰接结构与基座连接，架体中间的压紧螺杆可沿垂直方向进给，螺杆下端的压头采用圆弧面设计，压紧时不会在工件表面压出明显压痕，同时能保证压紧力沿工件径向均匀传递，避免装夹变形。整套结构的滑移端还预留了快换卡位，可与生产线的快速装夹工位配合，实现工件的快速装卸，在批量零件加工场景下能有效缩短装夹辅助时长。设计时充分考虑了工装的刚性需求，各受力部位的壁厚都经过受力校核，夹紧架的拱形结构能在减轻整体重量的同时，保证压紧时的结构刚性，避免夹紧力过大导致架体变形影响定位精度。V形块的定位面做了细微的倒角处理，防止工件吊装放置时磕碰定位棱边，长期使用后即使棱边出现轻微磨损，也不会影响整体的对中精度。基座底部的安装面做了平面度精加工处理，与工作台面贴合时能保证整套工装的水平度，避免装夹后工件轴线出现倾斜，影响加工的形位公差。
