双向铰接式线性液压作动筒结构设计

这款线性液压作动件在各类需要直线往复推力输出的工程场景中应用广泛，小到小型工装的夹紧定位、专用设备的姿态微调，大到行走机械的作业机构驱动、工业生产线的工位推拉动作，都能见到同结构部件的身影。不同于两端刚性固定的传动件，该作动件两端采用叉形铰接结构，安装时可通过销轴完成与安装基座、被驱动部件的连接，能够补偿安装过程中存在的小角度同轴度偏差，避免设备运行过程中因结构形变产生的附加径向力损坏密封件与缸体内壁，大幅提升部件在复杂受力工况下的使用寿命。

从结构设计逻辑来看，缸体采用等径圆管加工成型，外壁做发黑防锈处理，兼顾加工成本与户外工况的耐蚀需求；中部集成的阀块结构直接在缸体本体上加工出流道，减少了外接管路的接头数量，从根源上降低了液压油渗漏的风险，同时也压缩了部件整体的安装占用空间，适合布局紧凑的设备内部安装场景。两端的活塞杆伸出端配置了金属防尘圈与多层组合密封，能够阻挡作业环境中的粉尘、金属碎屑进入缸体内部，避免活塞杆表面被颗粒物刮花造成密封失效。

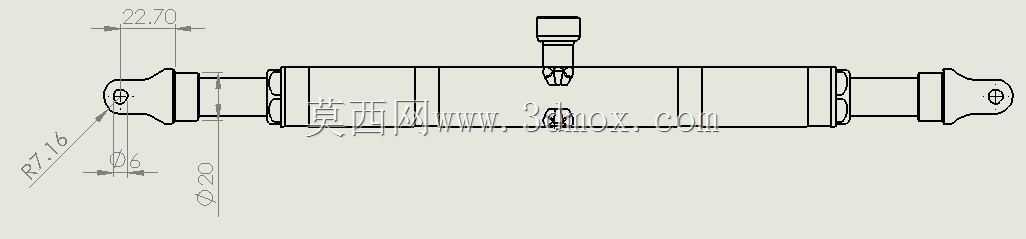

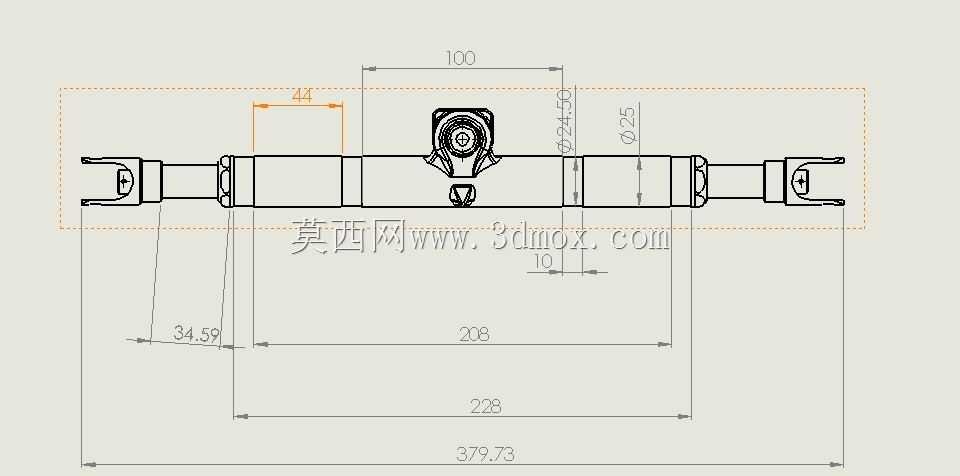

安装边界方面，该作动件完全收缩状态下的两端铰接孔中心距可适配多数中小型设备的安装空间，伸出行程覆盖常规直线驱动的位移需求，两端铰接孔的孔径与配套销轴尺寸匹配通用五金配件的标准规格，选型替换时无需额外加工定制连接接头。活塞杆表面做了硬铬镀层处理，表面粗糙度控制在合理区间，既能降低密封件的摩擦损耗，也能在长期往复运动中保持稳定的尺寸精度。在实际选型应用中，需要结合设备的最大推力需求匹配对应的系统工作压力，同时预留足够的安装间隙，避免作动件伸缩过程中与周边结构件发生运动干涉；铰接点的销轴安装需要配置开口销或者轴用挡圈做轴向定位，防止设备运行过程中销轴脱出引发传动失效。不同于电驱动的线性执行件，该类液压作动件可在短时过载工况下保持稳定输出，且具备一定的负载自锁特性，在存在冲击负载的作业场景中可靠性更优。
