多工位并列式数控机床工件夹紧固定装置

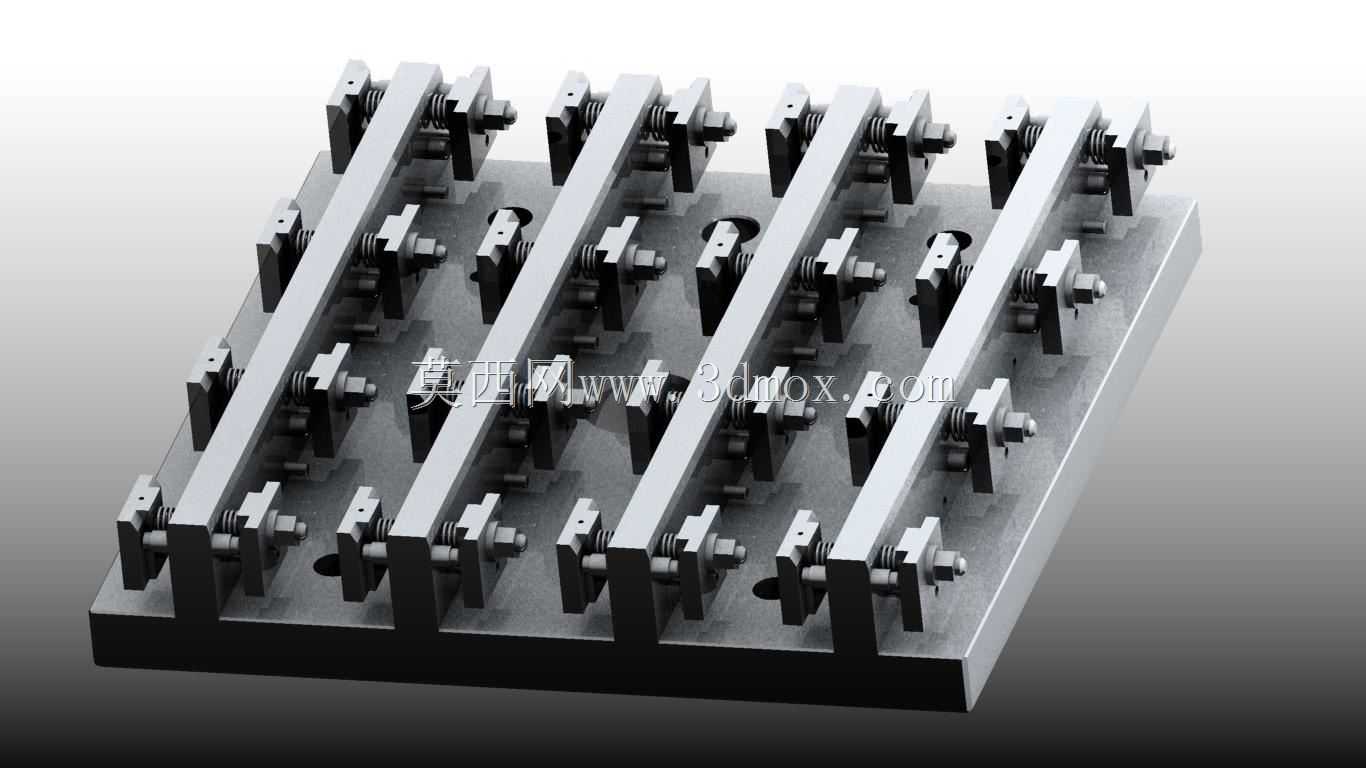

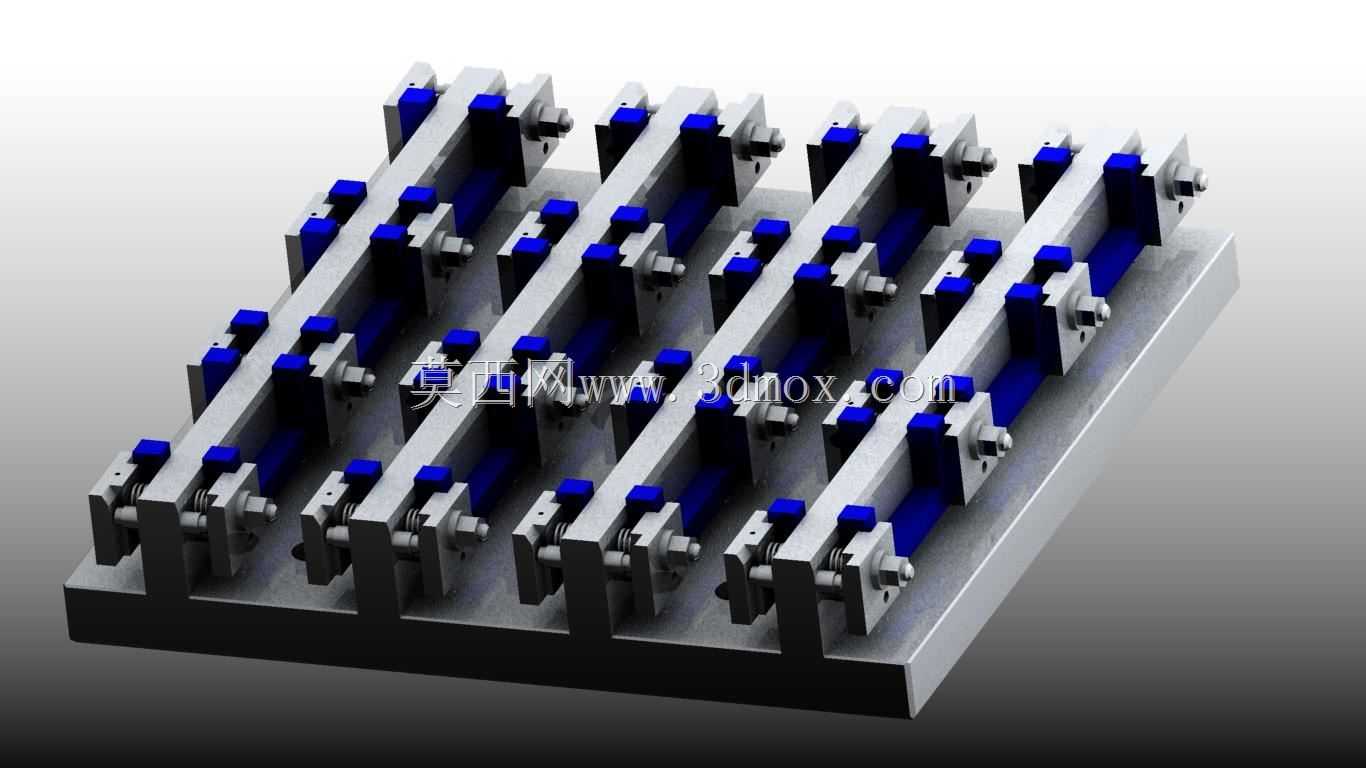

这款多工位并列式夹紧固定装置，主要面向数控加工工序中的批量工件装夹场景设计，适配立式加工中心、数控铣床等常规机加工设备的工作台安装需求，可一次性完成多件同规格工件的定位与夹紧，大幅减少单批次加工过程中的反复装夹停机时间，提升小尺寸条形、块类零件的加工效率。从结构布局来看，装置采用整体式钢制底座作为承载基体，底座上平行排布五组纵向夹紧导轨副，每组导轨副上集成六个独立夹紧单元，总计可同时装夹三十件工件，各夹紧单元可沿导轨方向独立调整位置，适配不同长度尺寸的工件装夹需求，相邻夹紧单元的最小间距可根据工件宽度灵活调整，避免加工过程中刀具与夹具发生干涉。每个独立夹紧单元采用侧推式螺旋夹紧结构，蓝色硬质垫块作为工件定位基准面，与工件侧面直接接触，垫块采用耐磨合金钢材质经淬火处理，表面硬度可达HRC58-62，长期使用不易出现压痕或磨损变形，保证重复装夹的定位精度；夹紧端采用带浮动压头的螺栓结构，旋紧螺栓时压头可自适应贴合工件侧面，避免因工件侧面存在微小平面度误差导致的夹紧不实问题，夹紧力可通过螺栓旋紧力矩灵活控制，针对铝件、铜件等软质材料工件可适当降低力矩，防止工件装夹变形，针对钢件、不锈钢等硬质材料工件可增大力矩保证装夹刚性，满足铣削、钻削等大切削力加工场景的装夹要求。底座底面设置有标准T型槽安装定位边，可直接适配机床工作台的标准T型槽规格，通过T型螺栓即可完成整体装置的快速固定，安装时无需额外制作过渡连接板，底座上表面的导轨安装面经平面磨床精加工，平面度公差控制在0.02mm/1000mm以内，保证各组夹紧单元的定位基准处于同一平面，避免工件装夹后出现高度方向的定位误差。在实际加工应用中，该装置尤其适合小型精密零件的批量加工，比如电子设备的金属结构件、小型五金配件、自动化设备的小型连接块等，一次装夹即可完成整批工件的顶面、侧面及孔系加工，减少多次装夹带来的定位累积误差，同时降低操作人员的装夹劳动强度，无需每加工一件就重复进行找正、夹紧操作。设计过程中充分考虑了排屑需求，相邻夹紧单元之间预留有足够的排屑间隙，加工产生的铁屑可顺着间隙落入底座的排屑槽，不会堆积在夹紧机构内部影响夹紧动作，日常维护时只需用压缩空气即可清理残留切屑，无需拆解夹具。各夹紧单元的滑动部位采用润滑脂润滑，导轨面设置有防尘挡边，可阻挡大部分切削液和铁屑进入滑动配合面，延长夹具的使用寿命，整体结构无复杂传动部件，故障率极低，即使单个夹紧单元出现损坏，也可单独拆卸更换，无需整体报废，降低生产现场的工装维护成本。
