工件检测定位固定工装夹具结构

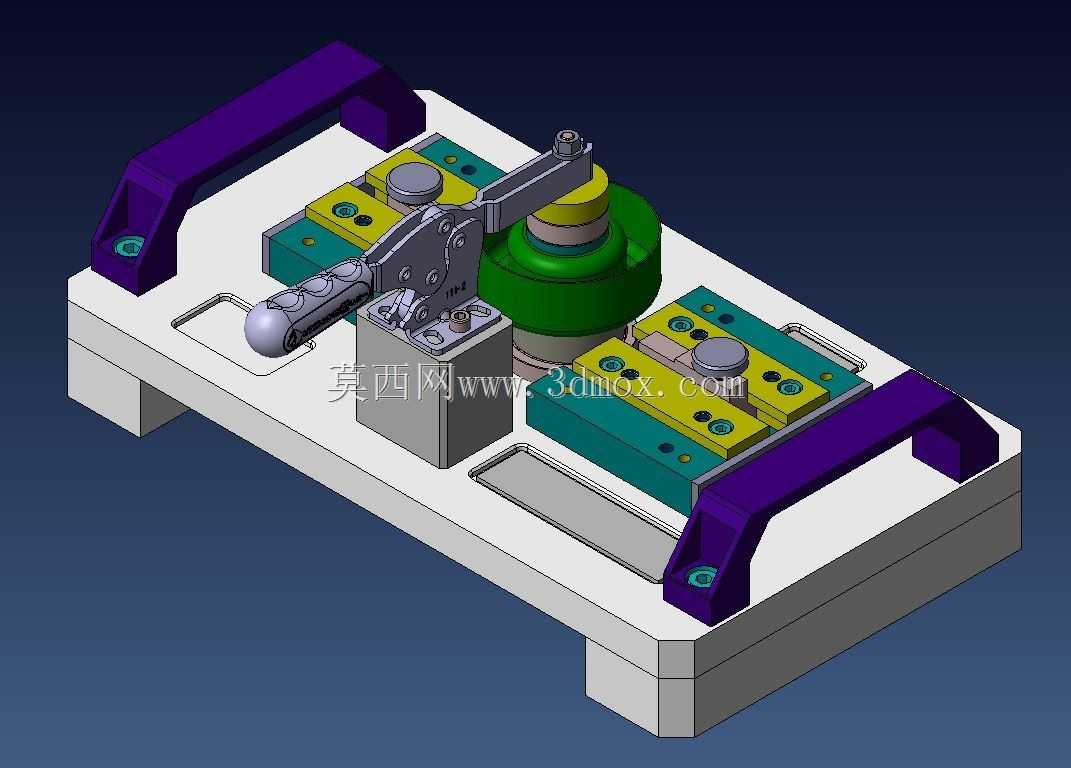

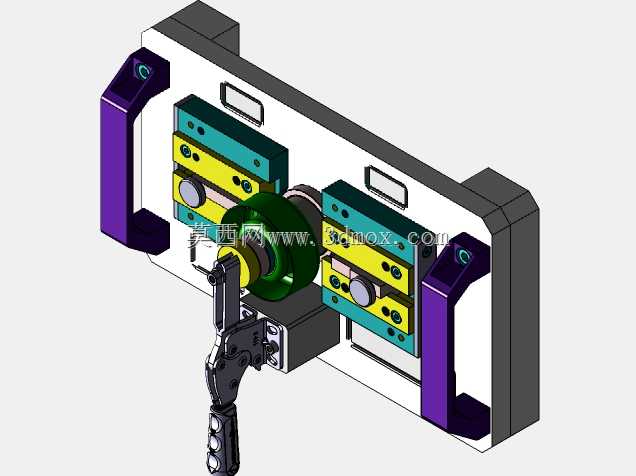

这套工装主要面向机加工后工件的形位公差检测工序，在车间三坐标检测台、工序间抽检工位都能适配使用，核心作用是替代通用压板装夹，消除重复装夹带来的定位误差，提升批量工件检测的一致性与效率。从结构布局来看，整套工装以带支撑脚的矩形安装底板为承载基座，底板两侧设置了符合人体工学的紫色握持把手，方便在不同检测工位间快速转运，底板表面预留了对应检测台T型槽的安装孔位，安装时可通过螺栓快速固定在检测平台上，不会出现检测过程中工装移位的问题。工装中部设置了两组对称分布的定位夹紧模组，模组采用分层式结构设计，底层为带定位销的安装基座，中层为可调式定位块，上层为带腰型孔的夹紧压板，可根据待检测工件的外形尺寸调整定位块与压板的位置，适配一定尺寸范围内的同类型工件，无需针对单一工件单独制作整套工装，降低了工装制作成本。工装一侧设置了手动式快速夹紧机构，机构采用连杆式自锁结构，操作时只需扳动带防滑握柄的操作杆，即可带动压头完成对工件主定位面的压紧，松开时反向扳动即可快速解锁，整个装夹过程无需额外工具，单步操作即可完成装夹，相比传统螺栓压板装夹，单工件装夹时间可缩短七成以上。夹紧机构旁设置了圆柱形辅助定位座，定位座端面经过精磨处理，可作为工件Z向定位的基准面，保证每次装夹时工件的高度基准一致，避免因基准偏移导致的检测数据偏差。设计过程中充分考虑了检测工序的实际需求，所有夹紧点都避开了工件需要检测的形位公差面，不会出现夹具遮挡检测探头路径的问题，同时所有定位面、夹紧面都做了倒角处理，避免装夹过程中刮伤工件已加工表面。整套工装的外形尺寸适配常规检测台的放置空间，安装边界不会超出检测台的有效承载范围，底部支撑脚的高度预留了足够的探头移动空间，三坐标检测探头可从工装底部、侧方无阻碍接触工件所有待检测面，无需二次调整工件装夹姿态即可完成全尺寸检测。工装的所有活动部件都设置了限位结构，长期使用不会出现部件松脱移位的问题，日常维护只需定期在铰接点涂抹润滑脂即可，无需复杂的保养流程，适合车间批量检测场景下长期高频使用。
