叠层式精密导向直线滑动模组结构

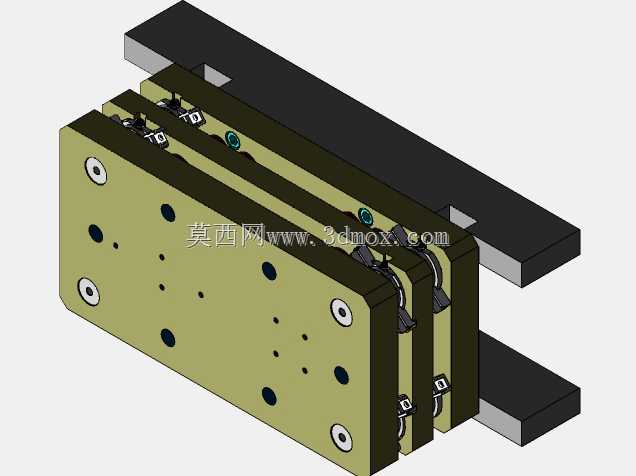

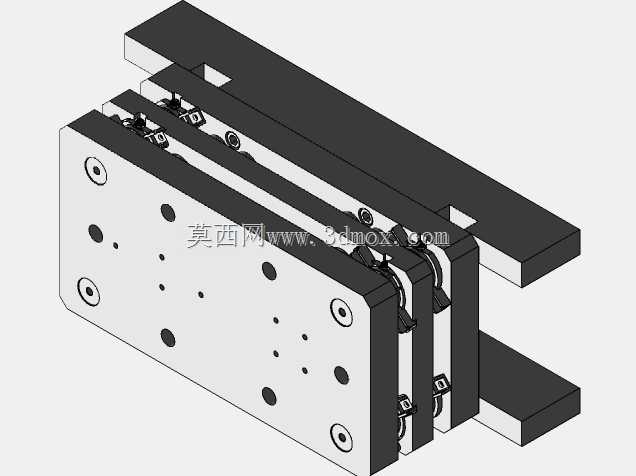

这款叠层式导向滑动结构，常应用在多工位精密装配产线、光学检测工位的位移调节环节，也可作为小型冲压、裁切设备的执行滑动载体，适配需要多行程同步联动、窄安装空间下的直线往复动作场景。从结构设计逻辑来看，整体采用多层板叠装布局，每一层滑动副都配置了独立的导向限位结构，相邻层之间的滑动方向保持平行，可实现单驱动下的多级同步伸缩，或是多驱动下的分层独立位移，相比单级滑台，同等缩回长度下能获得更长的伸出行程，适配设备内部紧凑的安装空间。

安装基准面设置在结构最外侧的端板上，端板上预留的沉头安装孔可直接通过内六角螺栓固定在设备安装基面，孔位采用对称分布设计，安装时可根据设备走线、周边构件干涉情况选择正向或侧向安装，安装边界的长宽尺寸适配常规40系列、60系列工业铝型材的安装孔距，不需要额外加工转接板即可完成装配。滑动副采用嵌入式导轨配合结构，导轨嵌装在层板的加工槽内，通过侧向紧定螺钉完成固定，避免导轨突出板件表面占用额外空间，每一组滑动副都配置了对应的限位挡块，可在行程端点位置实现硬限位，防止滑动层脱出，同时预留了缓冲件安装位，可加装聚氨酯缓冲垫降低行程末端的冲击噪音。

层板之间的驱动连接位设置在每层板的中心位置，可适配丝杆驱动、同步带驱动或是气缸直连驱动等多种驱动形式，驱动件安装位预留了标准的连接螺孔，不需要二次加工即可完成驱动组件的装配。结构上的所有过孔、安装孔都做了倒角处理，避免装配时刮伤操作人员或是损坏配套管线，层板边缘做了铣边去毛刺处理，板件之间的配合间隙控制在合理范围，滑动过程中不会出现卡滞、晃动的情况，空载状态下滑动阻力均匀，可适配低推力的驱动组件，降低设备整体的驱动功率损耗。

在实际应用中，这类叠层滑动结构可根据使用需求调整叠装层数，两层结构可实现双倍行程伸缩，三层结构可实现三倍行程，特别适合需要长行程但安装空间受限的自动化设备，比如小型桌面式点胶机、焊锡机的Z轴升降结构，或是检测设备的探针伸缩机构，相比常规的单柱滑台，叠层结构的侧向抗偏载能力更强，在承受侧向载荷时不会出现卡顿，运行稳定性更优。
