脚踏式无接触洗手液按压出液装置

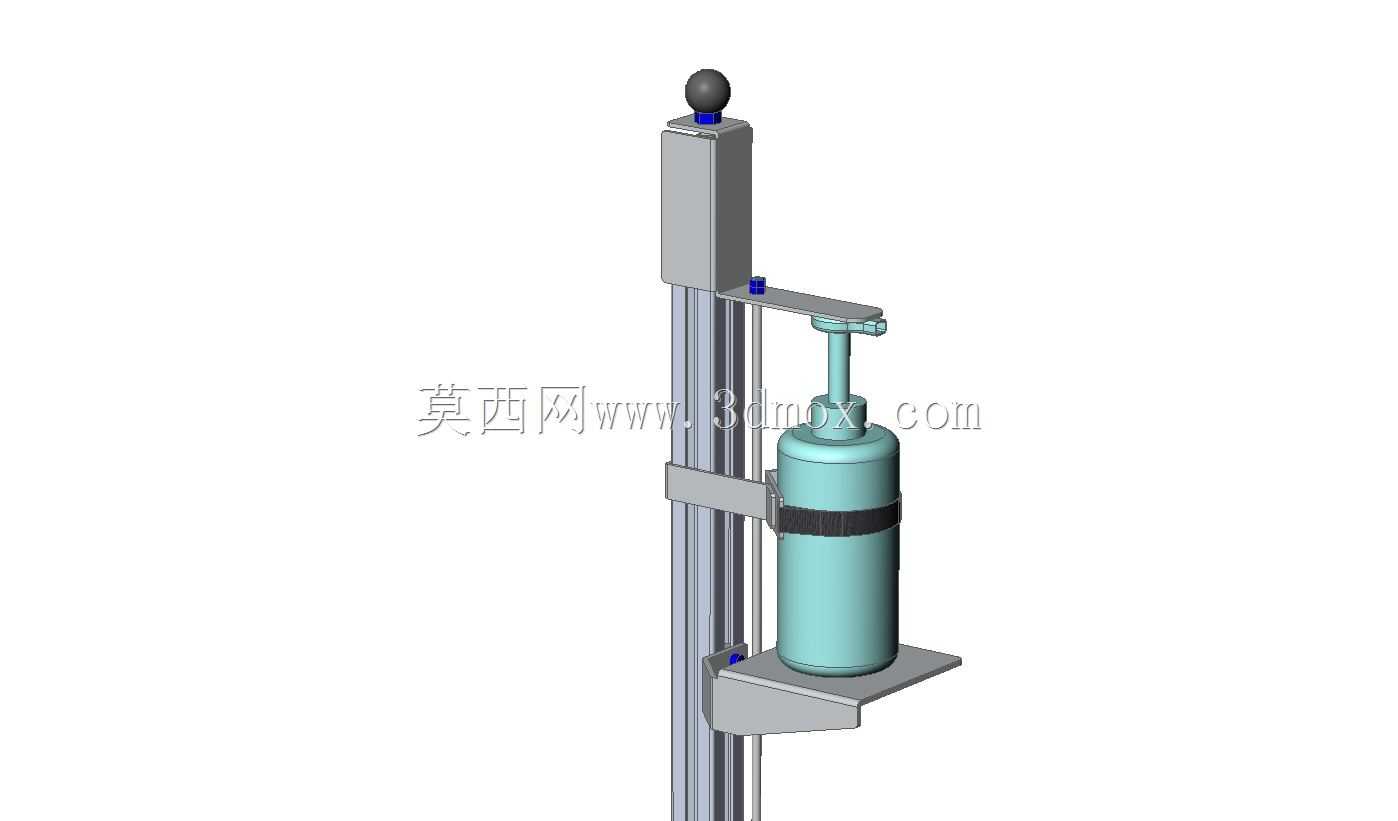

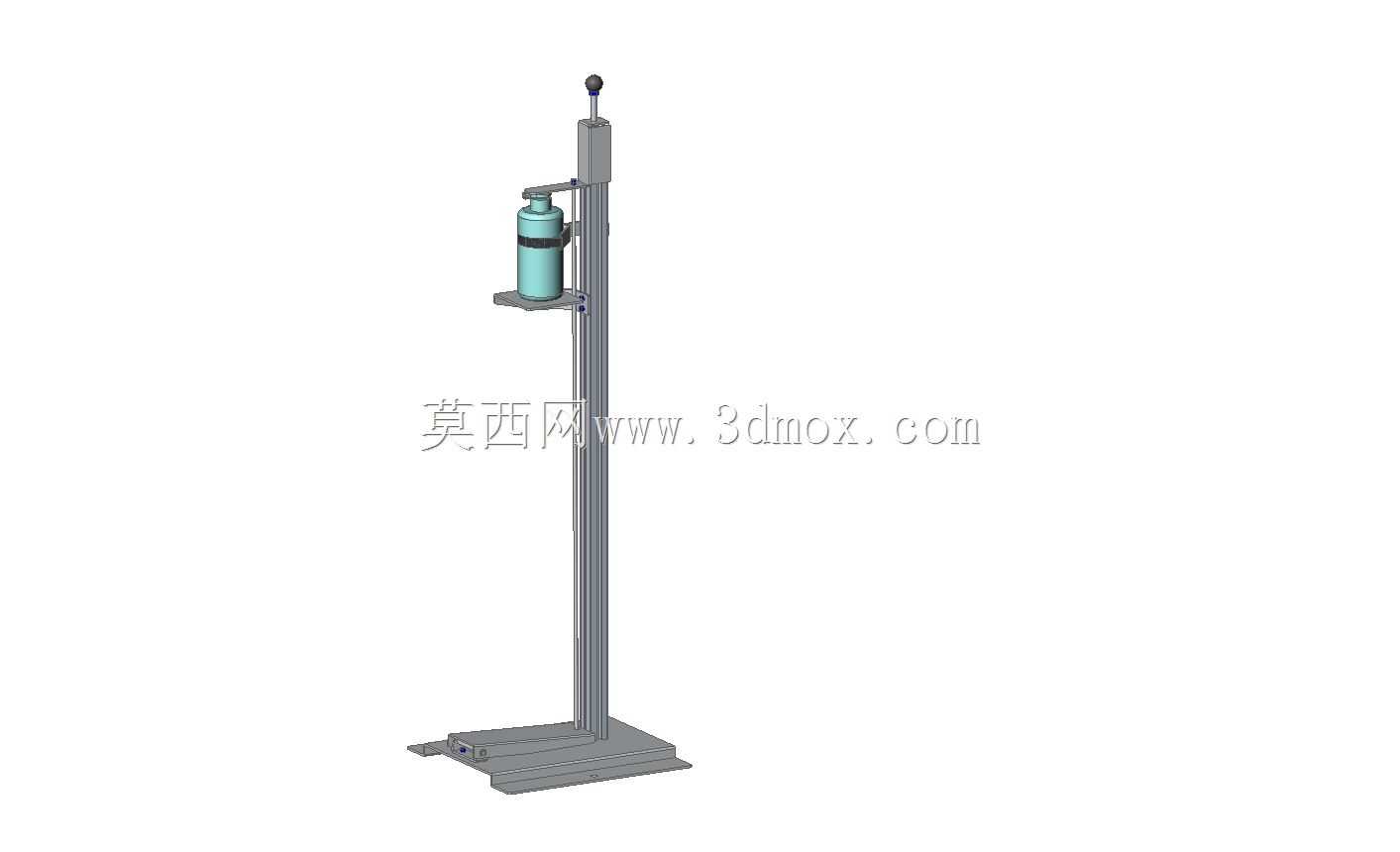

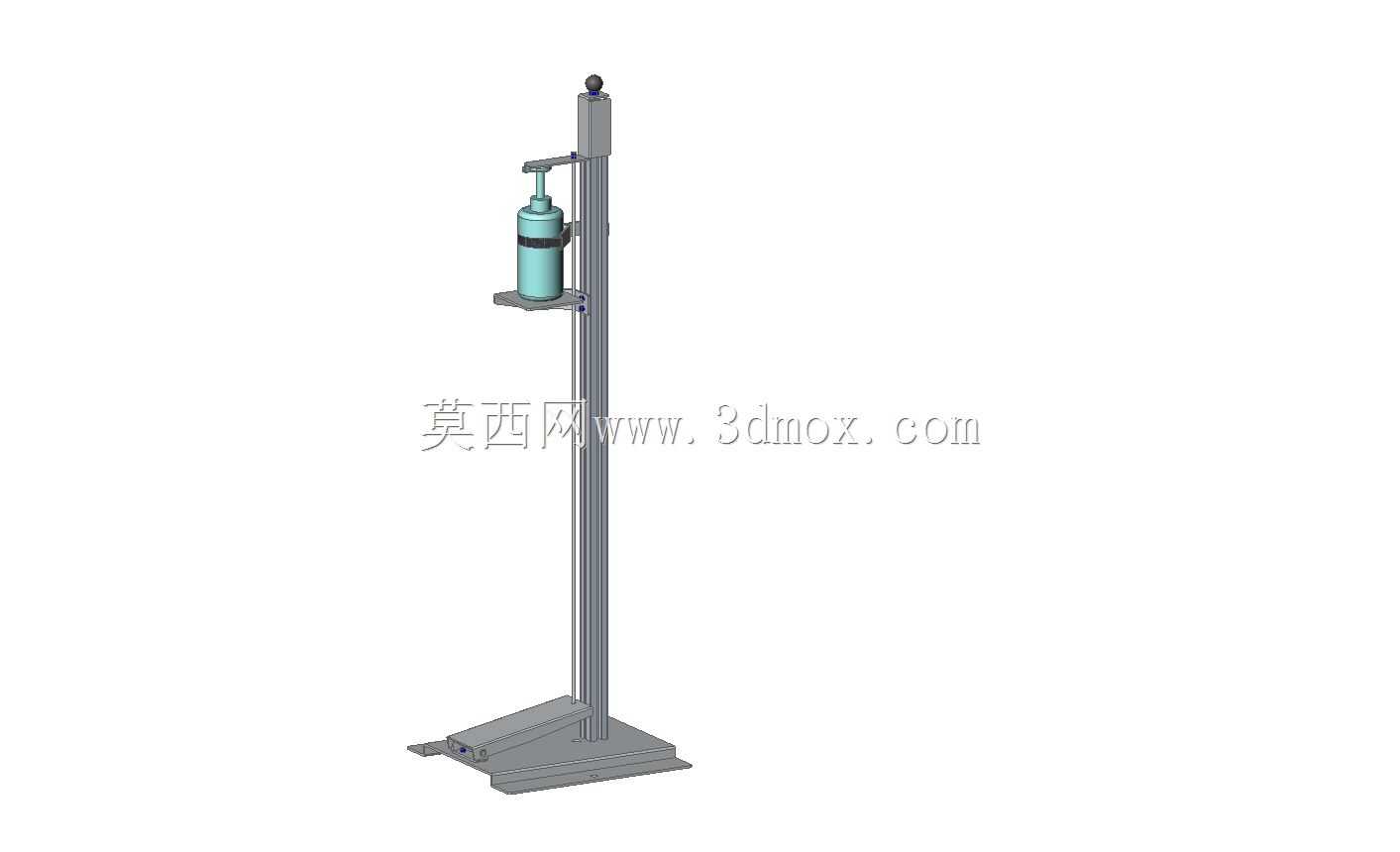

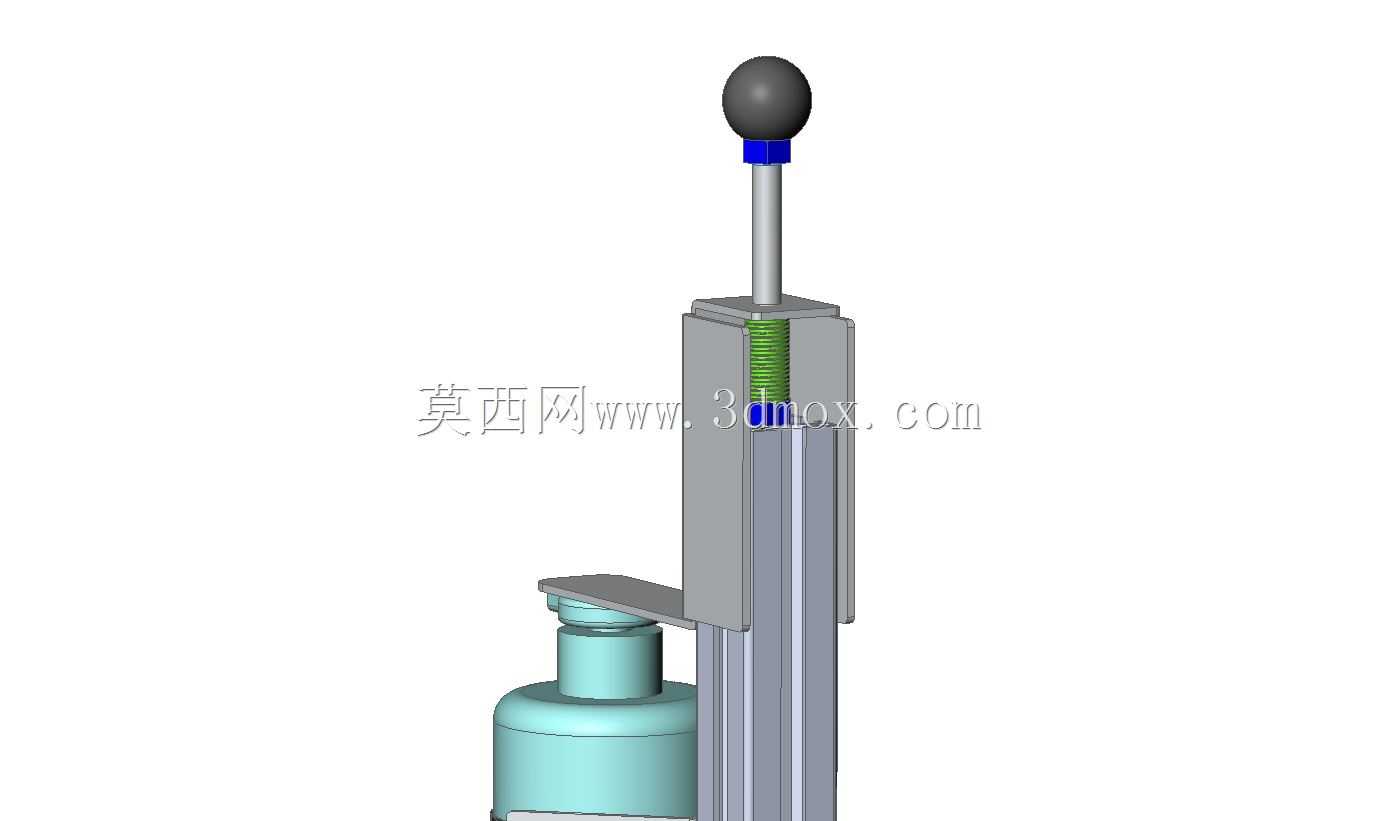

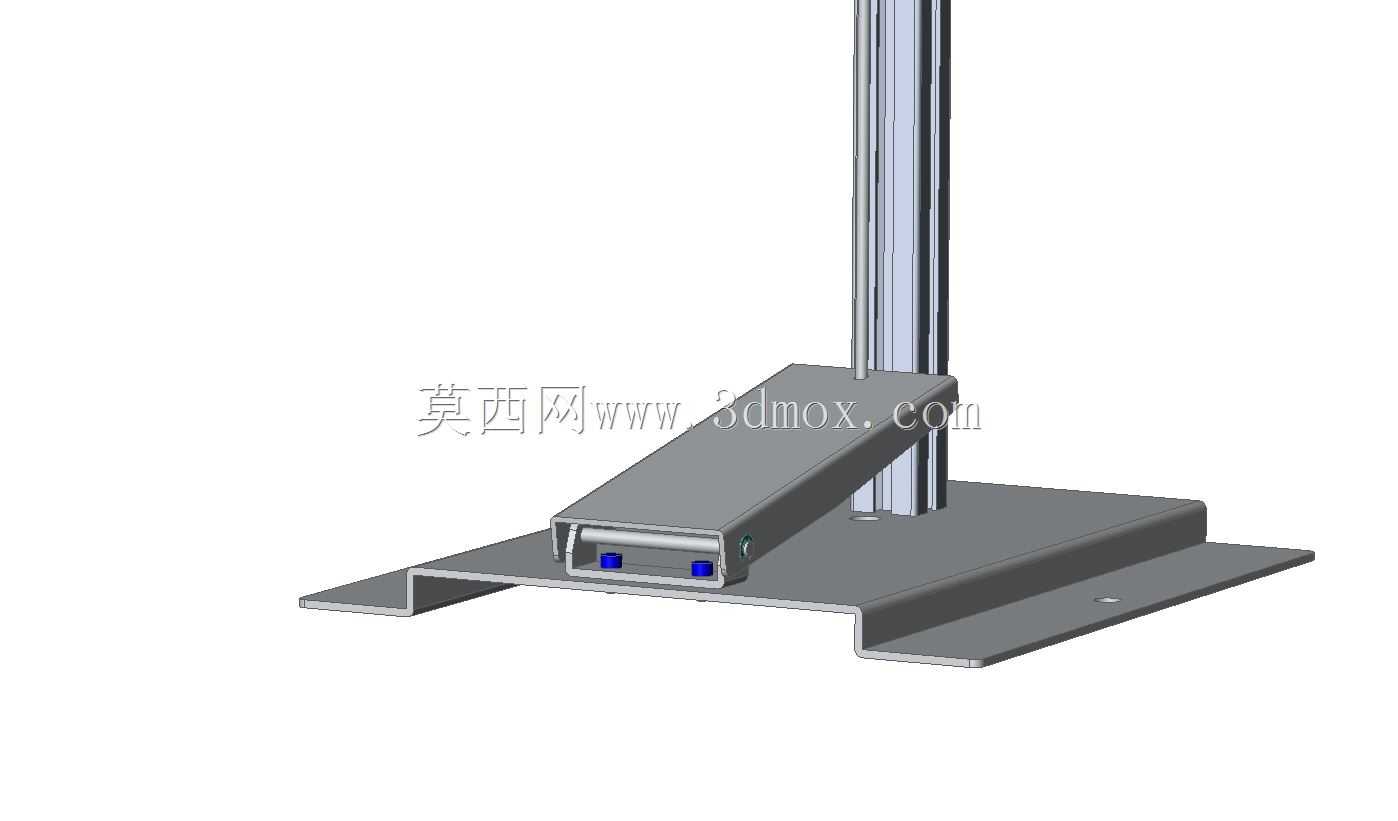

在医院门诊入口、餐饮门店后厨通道、学校公共卫生间、食品加工车间更衣区这类人员流动频繁且对手部卫生有硬性要求的场景里，传统手按式皂液容器很容易成为交叉接触的污染源，这款脚踏驱动的出液装置，就是针对这类痛点做的结构设计。整套装置靠落地式立式支架承载，底部是带一定配重的方形安装底座，不需要在墙面打孔固定，直接放置在平整地面就能使用，底座的占地面积控制在较小范围，不会占用过多通行空间，支架立柱采用型材拼接结构，整体高度适配成年人站立时的手部取液位置，不需要使用者弯腰或者抬手过高操作。装置的动力输入来自底座前端延伸出的脚踏板，使用者踩下踏板时，通过立柱内部隐藏的连杆传动结构，将竖直方向的踩踏力传递到上部的压液执行端，直接按压洗手液瓶的泵头完成出液，全程不需要手部接触任何装置部件，从根源上避免了接触传播的风险。设计时特意将洗手液瓶的承载托架做了可调节结构，能够适配市面上多数常规规格的圆柱型商用洗手液瓶，不需要定制专属容器，降低了后期使用的耗材替换成本，托架边缘做了限位挡边，避免瓶体在按压过程中出现偏移脱落。传动连杆的行程做了精准匹配，刚好对应洗手液泵头的标准按压行程，不会出现行程过大压坏泵头、或者行程不足出液量不够的问题，踏板的回位靠内置的复位弹簧实现，踩下的阻尼力度经过调校，既不会因为太轻导致误触出液，也不会因为太重让老人小孩踩不动。立柱顶部设置了小型的提手结构，方便整体挪动转移位置，底座底部可以选配防滑橡胶垫，在瓷砖、水磨石这类光滑地面上放置时不会出现滑动移位。建模过程中，所有连接螺栓都按照根部直径的实际尺寸做了还原，没有做简化省略，方便后续做结构干涉检查或者工程图导出时直接获取安装尺寸，整套装置的外露部件都做了圆角过渡处理，没有尖锐棱角，避免人员过往时磕碰受伤。
