悬臂式桌面录音拾音设备结构设计

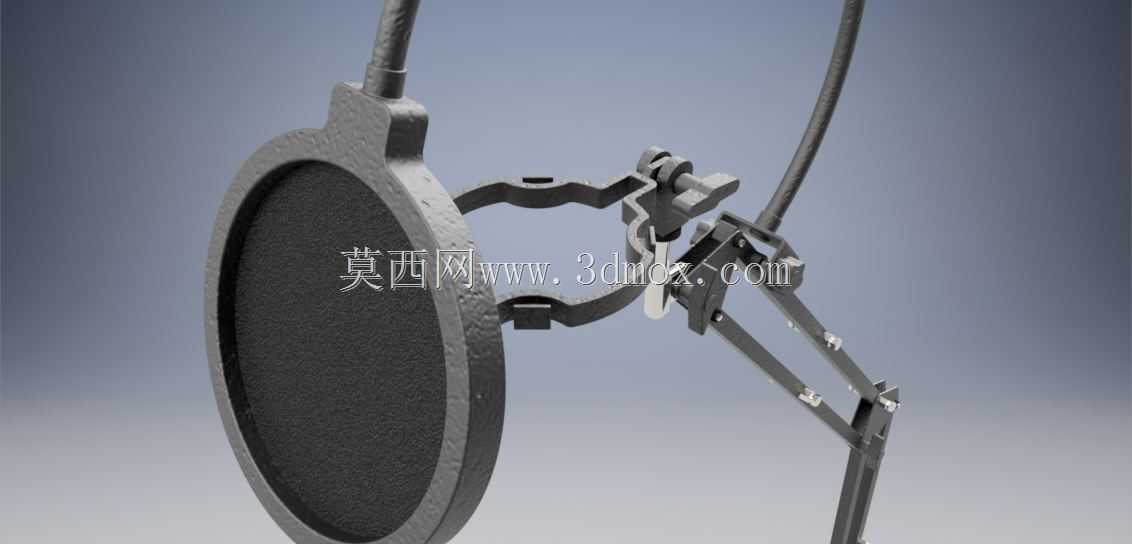

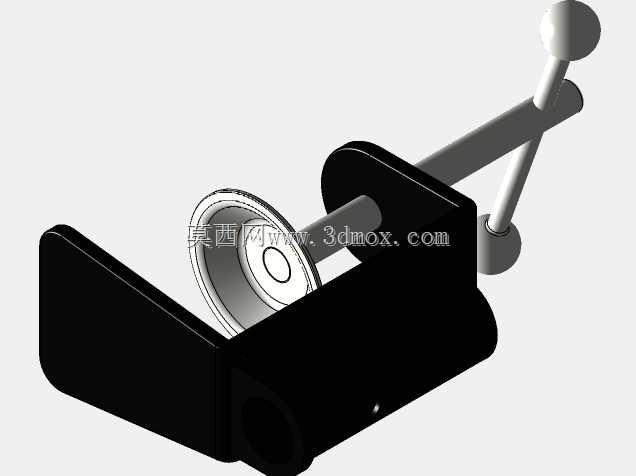

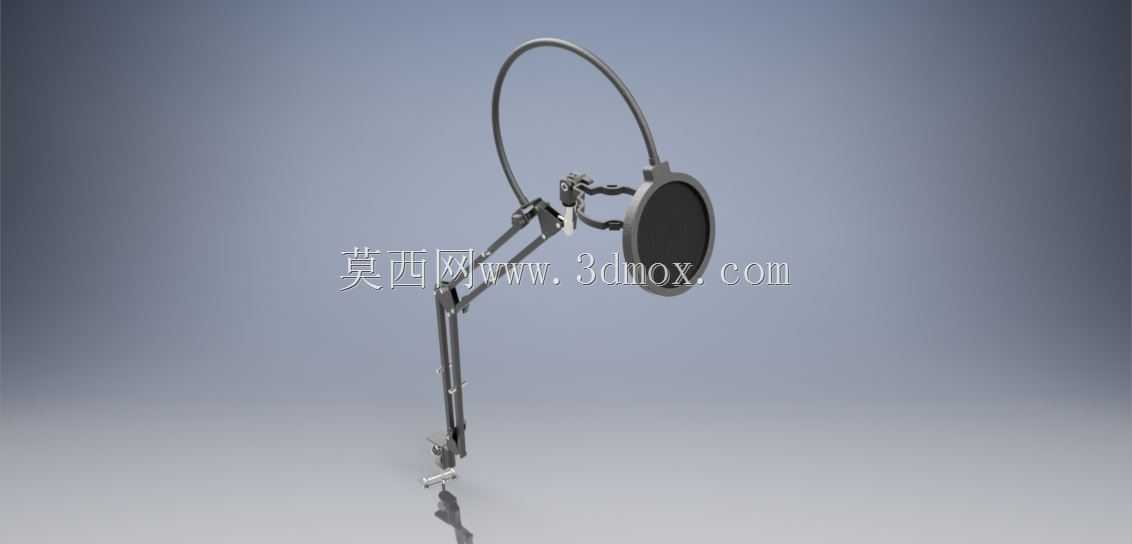

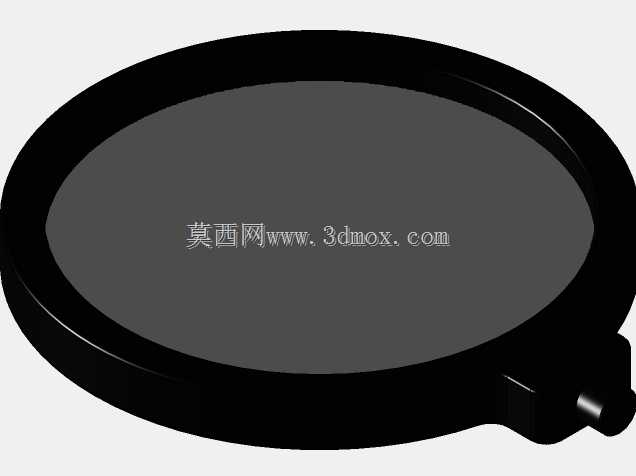

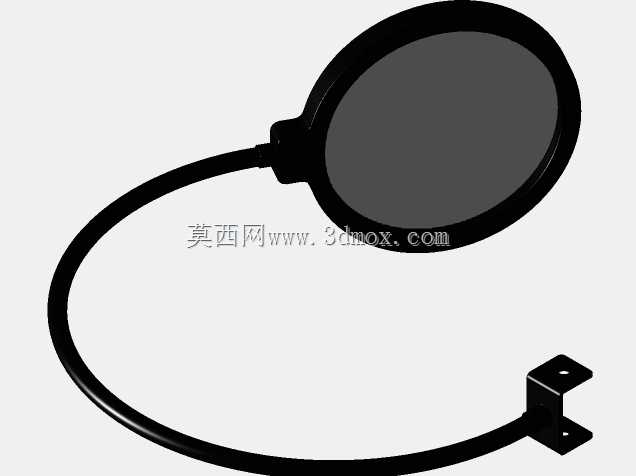

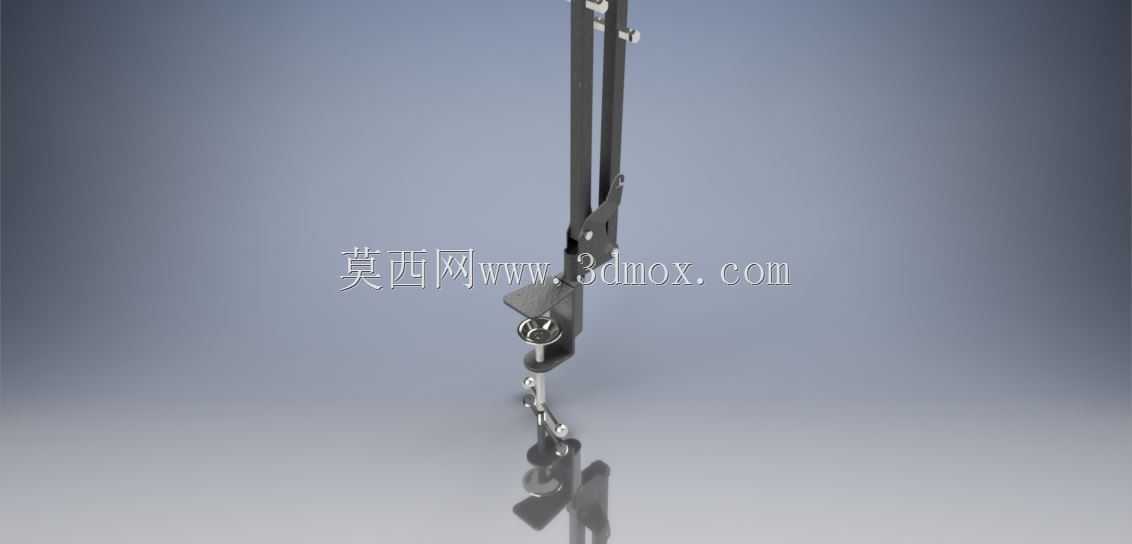

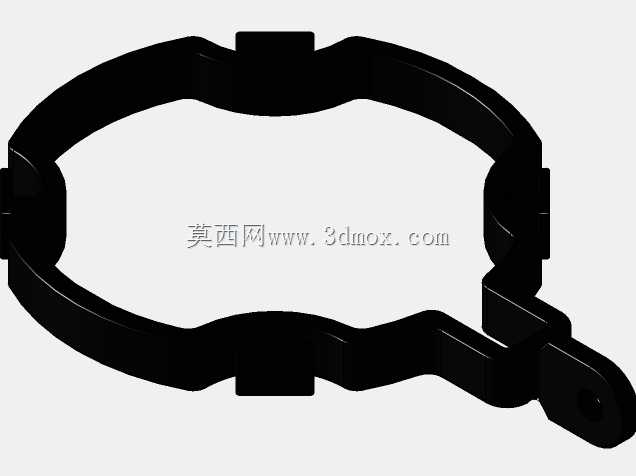

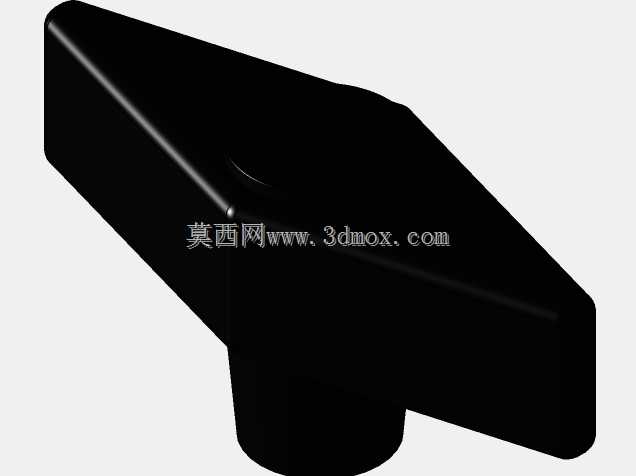

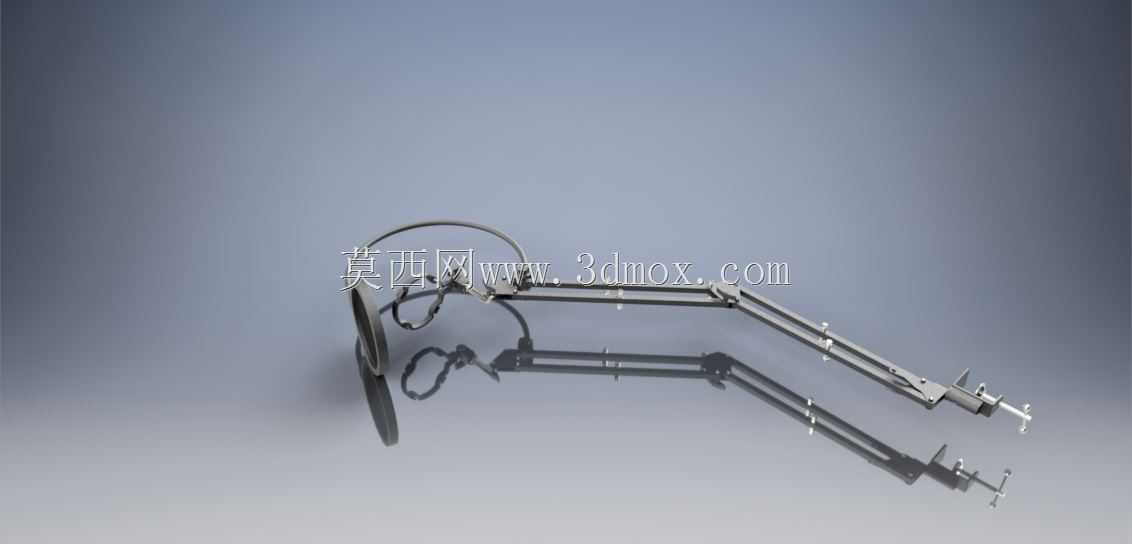

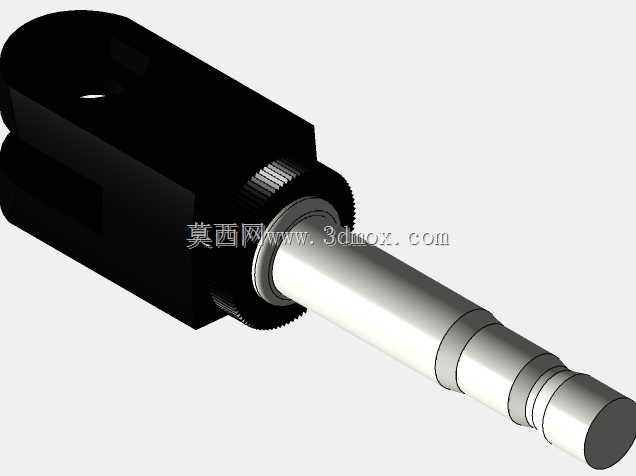

这款悬臂式拾音设备的结构设计，首先围绕桌面固定场景做了安装边界的适配，底部采用夹装式固定结构，可适配15-55mm厚度的桌面板材，夹口内侧做了防滑橡胶垫结构，避免安装后出现滑移，同时不会对桌面漆面造成压损，夹装锁紧采用手拧蝶形螺栓，无需额外工具即可完成安装与拆卸，适配个人工作室、小型录音工位、直播桌面等多场景的快速部署需求。悬臂部分采用多段铰接式结构，每段臂长分别为180mm与220mm，铰接节点内置阻尼转轴，可在水平360度、垂直俯仰120度范围内任意悬停，调整到位后不会出现下坠偏移，能够适配不同坐姿、不同拾音距离的使用需求，使用者可根据自身发声位置灵活调整话筒拾音角度，无需反复拆装固定结构。拾音端配套了圆形防喷网结构，防喷网通过可弯曲金属定型软管与悬臂末端连接，可独立调整与话筒拾音面的距离与角度，有效阻隔发声时的气流冲击，避免拾音过程中出现喷麦杂音，提升录音清晰度。话筒固定位采用弹性夹装结构，可适配直径22-48mm的常规手持电容、动圈话筒，夹体内侧做了缓冲泡棉层，既可以稳固夹持话筒，也能避免硬质夹体对话筒外壳造成刮损，同时可缓冲桌面传递的细微振动，减少振动带来的底噪干扰。整体结构的走线做了隐藏式设计，悬臂内侧预留了走线槽，可将话筒连接线嵌入槽内，避免线材外露缠绕，保持桌面工位整洁。从结构受力角度来看，悬臂各段采用铝合金薄壁型材制作，在保证结构强度的同时控制整体重量，满载状态下（含话筒、防喷网总重不超过1.2kg）悬臂形变量控制在2mm以内，长期使用不会出现铰接松动、臂体下垂的问题。铰接转轴的阻尼系数经过匹配调试，调整时阻尼顺滑无卡顿，悬停时锁止力足够，不会出现轻触即偏移的情况。整个设备的安装占用桌面投影面积不超过80*60mm，不会过多占用桌面操作空间，适合桌面空间有限的个人音频创作者使用，同时结构件均采用模块化设计，各铰接部位、夹装部位均可单独拆卸更换，后期维护成本较低，若某一部件出现磨损，无需更换整组支架即可完成维修。
