层叠式柱导向加工夹具装配结构

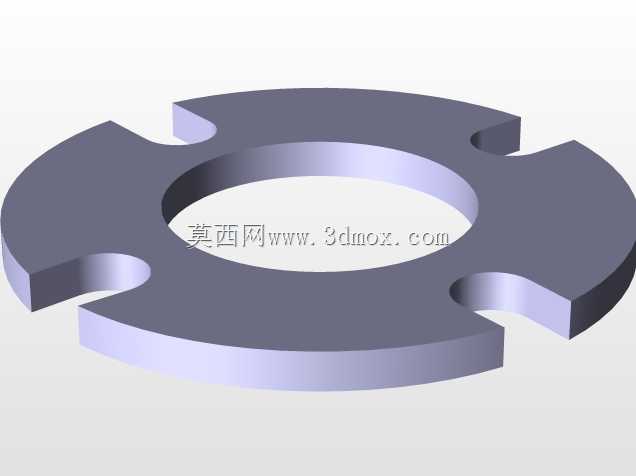

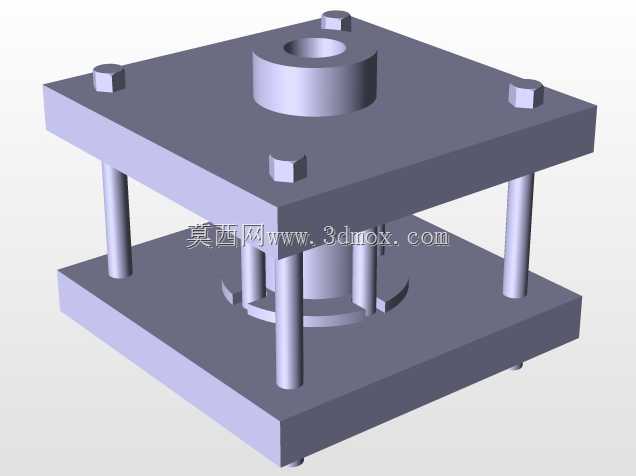

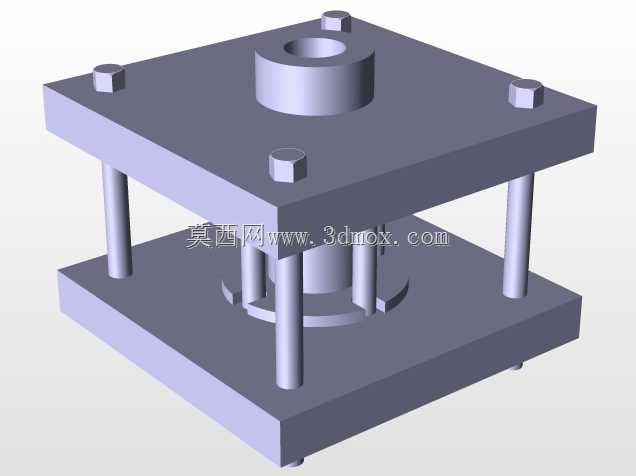

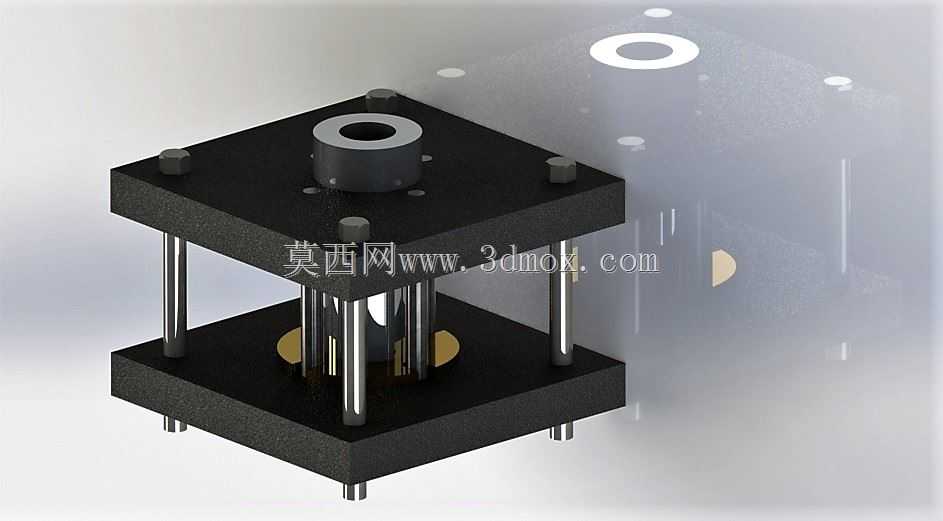

这套夹具结构主要面向机加工工序的工件装夹场景，在批量零件的钻削、铣削、冲压成型等工位中，承担工件精准定位与稳定夹紧的核心作用，能有效规避加工过程中工件位移、振颤带来的尺寸超差、形位公差不合格问题。从结构设计逻辑来看，整体采用上下双层板式承载框架，四根高精度导向光柱作为上下板的运动导向元件，保证上下模合模过程中无偏斜、无卡滞，导向柱与板件安装孔采用H7/g6小间隙配合，既保证运动顺滑度，又将合模同轴度误差控制在0.02mm以内，适配多数精密加工的定位精度要求。上层板中心设置带台阶的定位套，可根据待加工工件的基准孔尺寸快速更换适配衬套，实现不同规格工件的快速换型，下层板对应位置设置工件定位型腔与避让空腔，既可以承托工件基准面，又能为加工刀具、成型凸模提供足够的下行行程空间，避免刀具与夹具本体发生碰撞。上下板之间均匀布置的弹性复位元件，可在加工完成、夹紧力卸除后自动推动上层板复位，方便操作人员快速取放工件，减少装夹辅助时间。安装边界方面，下层底板预留了四个设备安装通孔，可直接通过T型螺栓固定在机床工作台或者压力机滑块台面上，安装孔位间距适配多数通用加工设备的T型槽间距，不需要额外制作过渡转接板。整体结构的受力路径经过优化，夹紧力直接沿导向柱轴向传递到下层底板，不会产生额外的倾覆力矩，即使在较大的冲压或者切削载荷下，也能保持装夹稳定性。设计过程中充分考虑了加工工艺性，所有板类零件均采用标准板材铣削加工，导向柱、紧固件均采用市售标准件，不需要定制特殊异形零件，后期维护更换配件成本低，同时板件边缘做了倒角处理，避免操作人员装拆时被锐边划伤。在实际产线应用中，这类夹具可搭配气动或者液压压紧元件实现自动夹紧，也可通过螺栓手动锁紧适配小批量试制场景，柔性化程度较高，既可以用于金属零件的机加工装夹，也可适配小型非金属件的压装、成型工序，结构紧凑不占用过多设备台面空间，在中小型加工车间的通用工序中适配性极强。
