家具二维可调钻孔动态块结构设计

在板式家具批量生产的孔位加工环节，不同连接工艺对应的孔位参数差异一直是困扰前端设计与后端加工对接的常见问题，这套可调钻孔动态块的设计，正是瞄准了定制家具生产中孔位快速适配的实际需求，覆盖Titusplus、Minifix等常用偏心连接件安装孔、层板销孔的快速排布场景，能直接对接CNC开料设备的加工路径输出，减少设计端重复绘制孔位的冗余工作量。

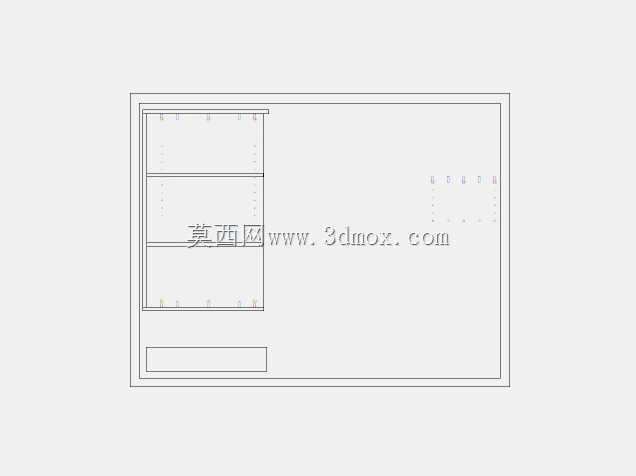

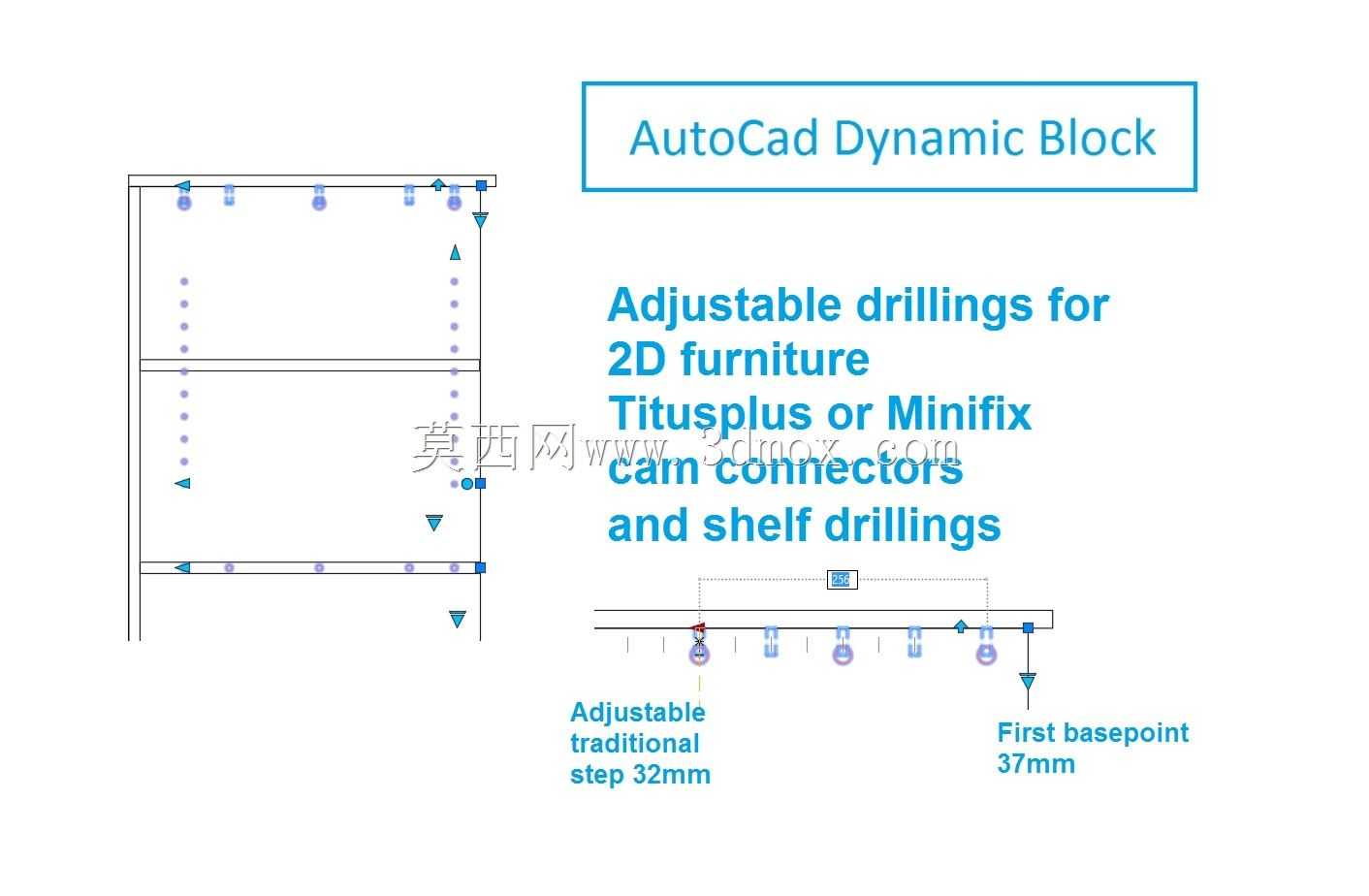

设计过程中优先考虑了现场加工的基准对齐逻辑，将首个基准点的定位尺寸设定为37mm，这个数值是目前行业内主流偏心件安装时距离板材前缘的通用安全距离，既不会因为距离板边过近导致打孔时出现板边崩缺，也不会因为距离过深造成偏心件锁紧时连接力不足的问题。常规孔位的排布步距设定为32mm，完全匹配国际通用的32mm板式家具安装孔位体系，能和现有排钻设备的钻排间距、层板销的安装模数直接适配，不需要额外调整设备参数就能直接调用。

动态块的参数调整逻辑做了分层处理，基础层是孔位的线性阵列调整，拖动夹点就能快速增减孔位数量、调整孔组的总长度，适配不同宽度、高度的板材连接需求；中间层是孔位类型的快速切换，不需要重新绘制图形，就能在偏心件安装孔、层板销孔、木销定位孔之间快速切换，不同孔型的直径、深度参数会自动匹配对应工艺的标准值；顶层是安装基准的快速切换，支持以板边、板中、已有孔位为基准进行对齐，适配不同的设计绘图习惯。

从安装边界来看，这套动态块的所有孔位参数都预留了足够的加工余量，最小孔边距控制在5mm以上，避免加工时出现板材开裂，孔组的排布范围支持从100mm到2400mm的无级调整，覆盖了常规柜体侧板、层板、背板的所有孔位加工需求，动态夹点的位置都设置在图形外侧，不会和孔位线条重叠，拖动调整时不会出现误选的情况。在实际生产对接中，使用这套动态块绘制的孔位图纸，能直接导出DXF格式导入CNC加工设备，不需要二次核对孔位坐标，能将单张板材的孔位绘图时间压缩七成以上，同时减少人工绘图时容易出现的孔位坐标偏差、孔型选错等问题，有效降低加工出错率。

考虑到家具设计中经常遇到的对称结构需求，动态块还内置了镜像翻转参数，一键就能完成左右侧板孔位的对称切换，不需要手动镜像后重新调整孔位方向，适配柜体左右对称结构的快速设计。孔位的图层设置也提前做了规范，不同类型的孔位自动分配到对应的加工图层，后续导出加工路径时可以直接按图层筛选加工工序，不需要手动分层整理。
