立式结构斯特林引擎结构设计方案

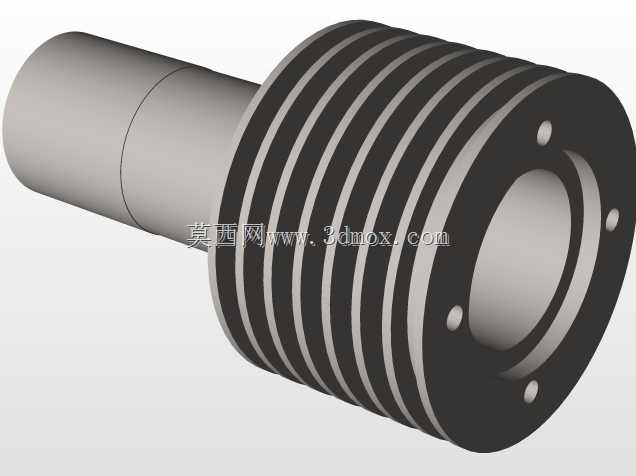

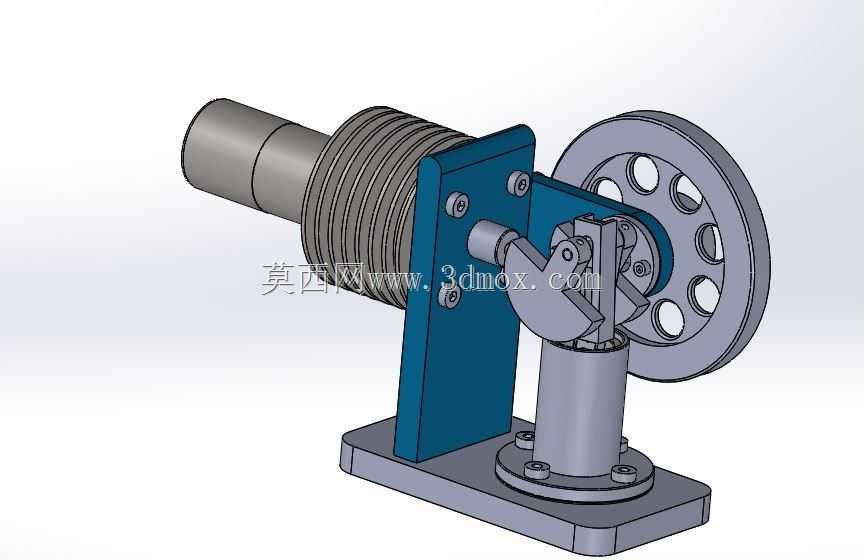

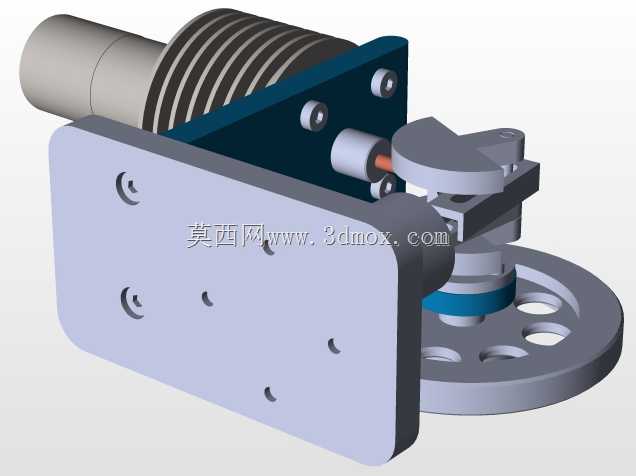

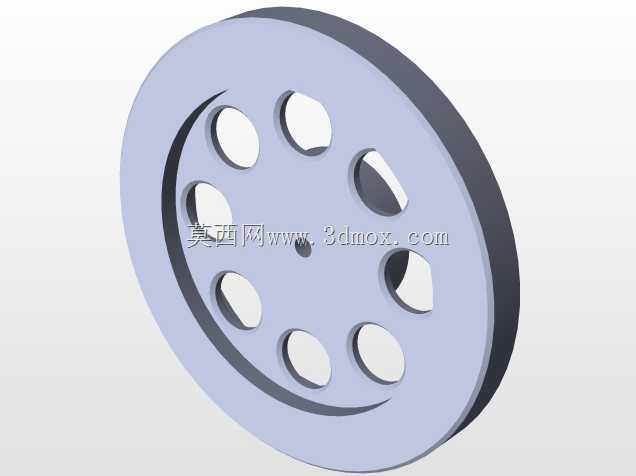

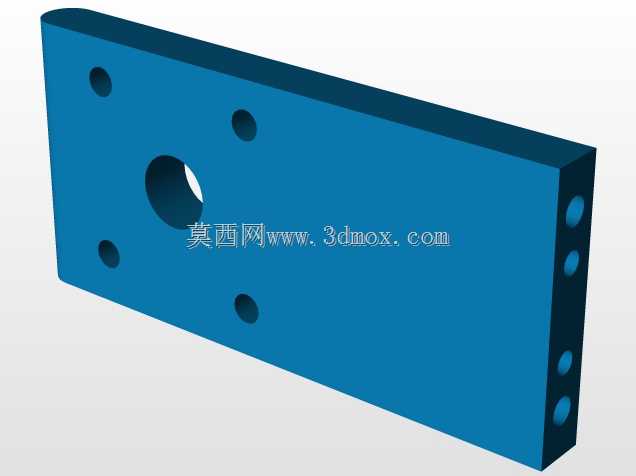

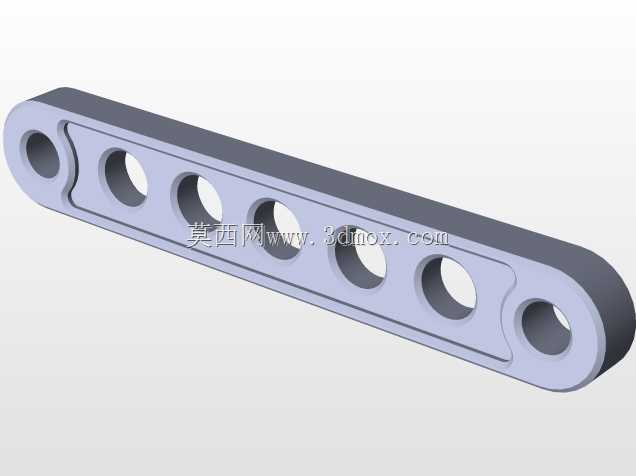

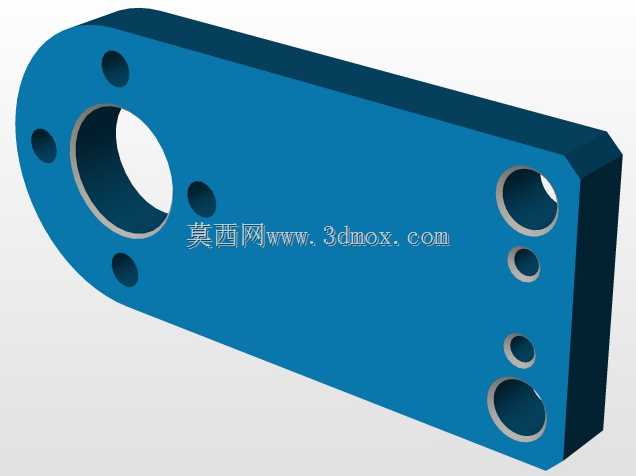

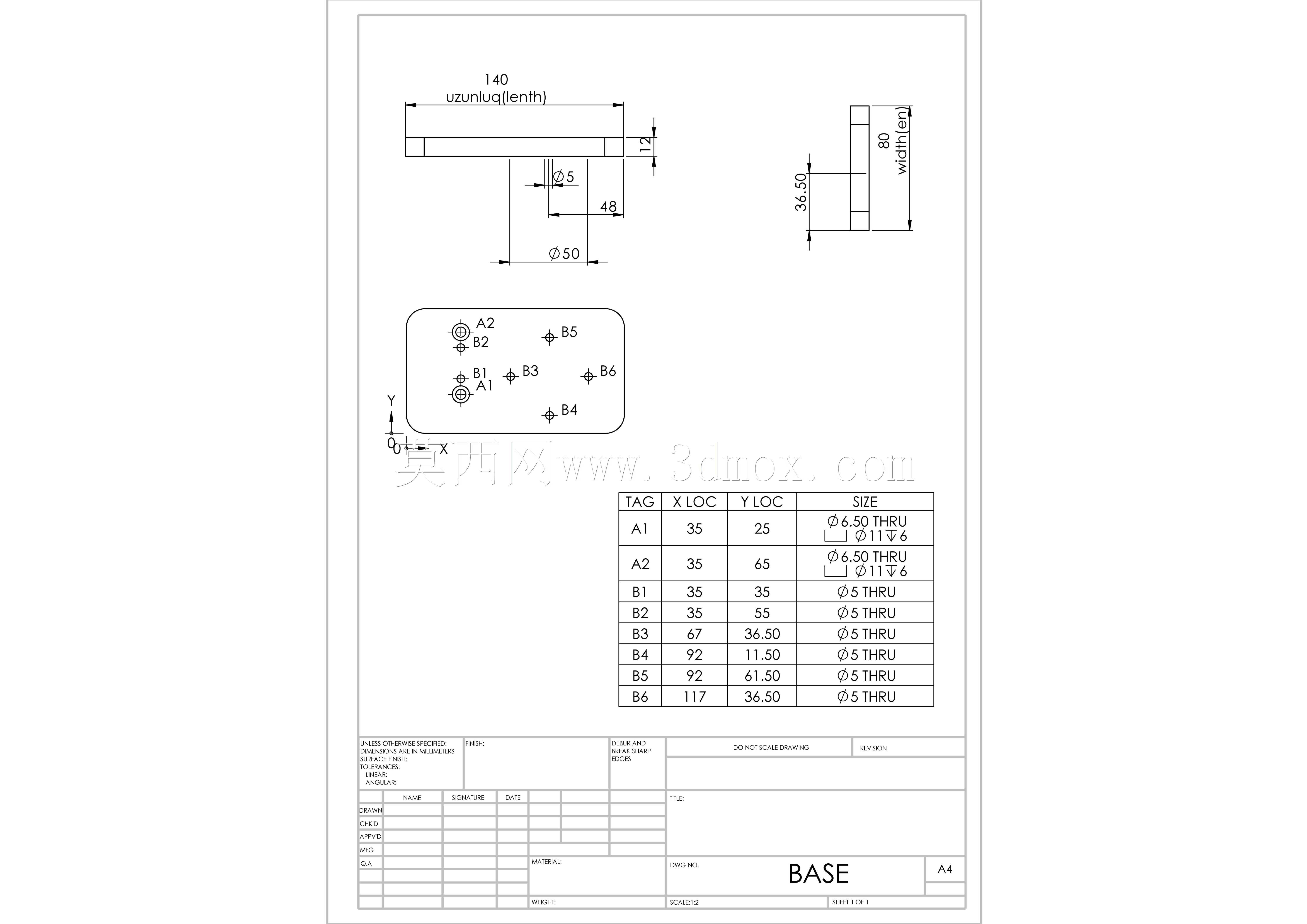

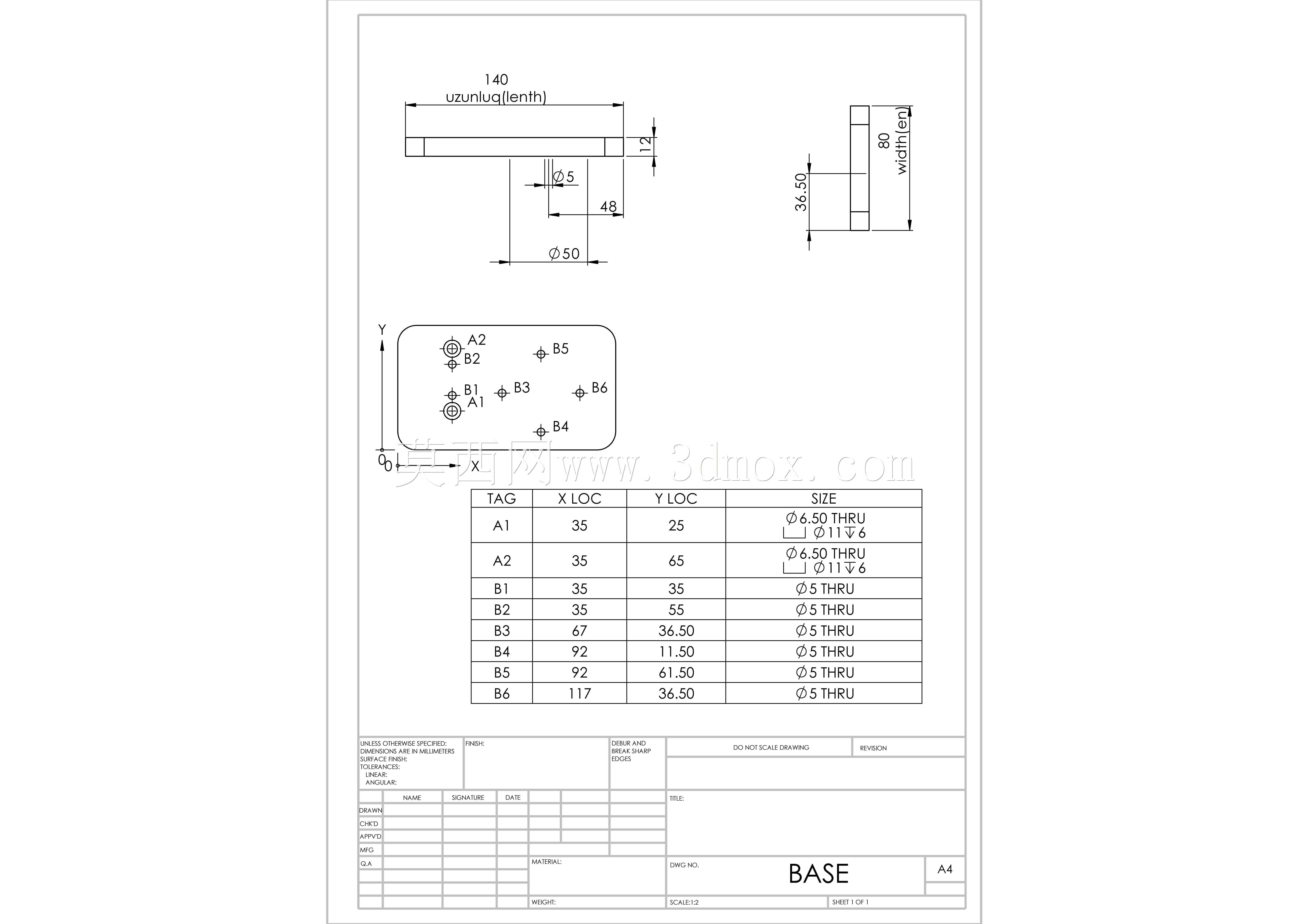

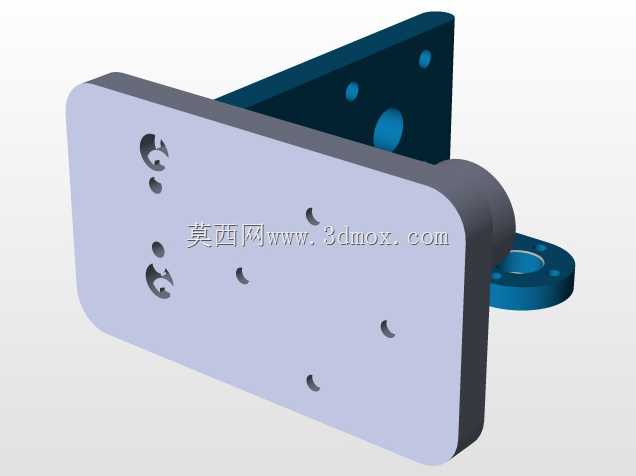

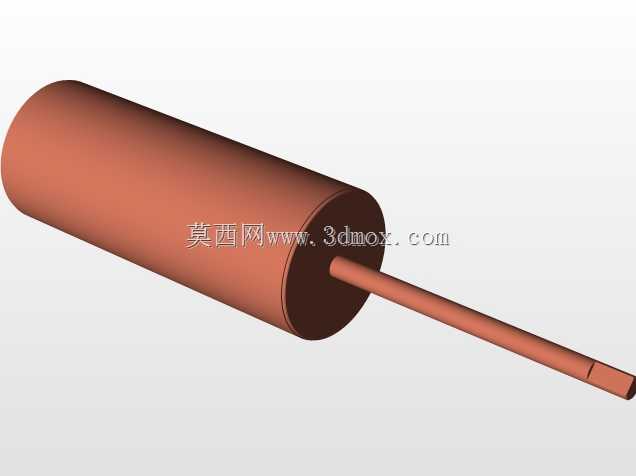

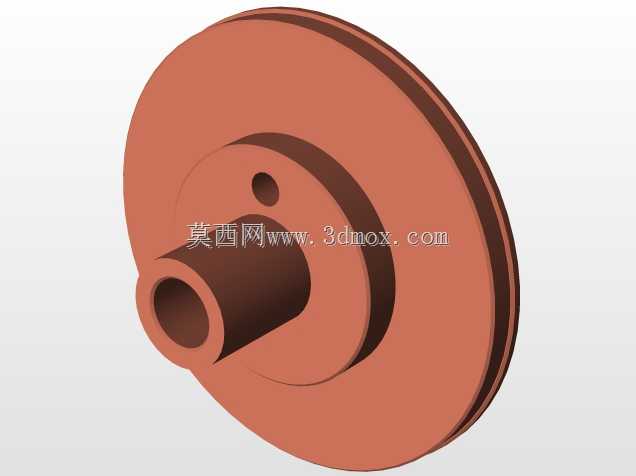

这款外燃式动力装置的结构设计，核心围绕小功率热能向机械能的转换逻辑展开，整体采用立式单缸布局，将换热气缸组件、动力传输机构、支撑基座整合为紧凑的独立单元，可直接作为热能动力教学演示载体、小型余热回收试验的动力端使用，也能为微型发电模组、低转速驱动负载提供适配的动力输出接口。从结构布局来看，带散热鳍片的换热气缸沿水平方向固定在立式支撑立板上，气缸一端为封闭的热交换端，可适配外部小功率热源输入，另一端通过活塞组件连接曲柄连杆机构，将活塞的往复直线运动转换为带轮的旋转运动；侧面的大直径镂空飞轮既承担了储能稳速的作用，平衡曲柄连杆机构往复运动的惯性波动，也可作为动力输出端，通过带传动连接外部负载。支撑立板与底部安装基座采用螺栓紧固连接，基座上预留了对应安装孔位，可直接固定在试验台架或配套设备的安装面上，整体安装边界规整，无外凸的易干涉结构，适配小空间的台架安装场景。设计过程中优先考虑了运动部件的运行可靠性，曲柄连杆的铰接位置均预留了足够的配合间隙，避免运动过程中出现卡滞；气缸外侧的散热鳍片采用等距阵列结构，可在运行过程中快速散除冷端的多余热量，维持气缸两端稳定的温差，保证动力输出的连续性。整套结构的传动路径简洁，从活塞到动力输出轮的传动链无冗余部件，既降低了加工装配的难度，也减少了传动过程中的能量损耗；各部件的连接位置均采用标准化的紧固件连接，方便后续拆解维护、更换易损部件，也便于学习者直观理解外燃机的工作逻辑与动力传递路径。在安装适配性上，底部基座的安装孔位采用对称布局，可兼容不同规格的台架固定需求，飞轮的中心轴高度与气缸的中心高度经过匹配设计，保证连杆运动过程中无偏载，降低运行过程中的振动与磨损；气缸的热端预留了足够的热源安装空间，可适配酒精灯、小型余热管路等多种热源输入形式，拓展了实际使用的场景范围。
