火箭硬件轻量化双侧防护安装支架

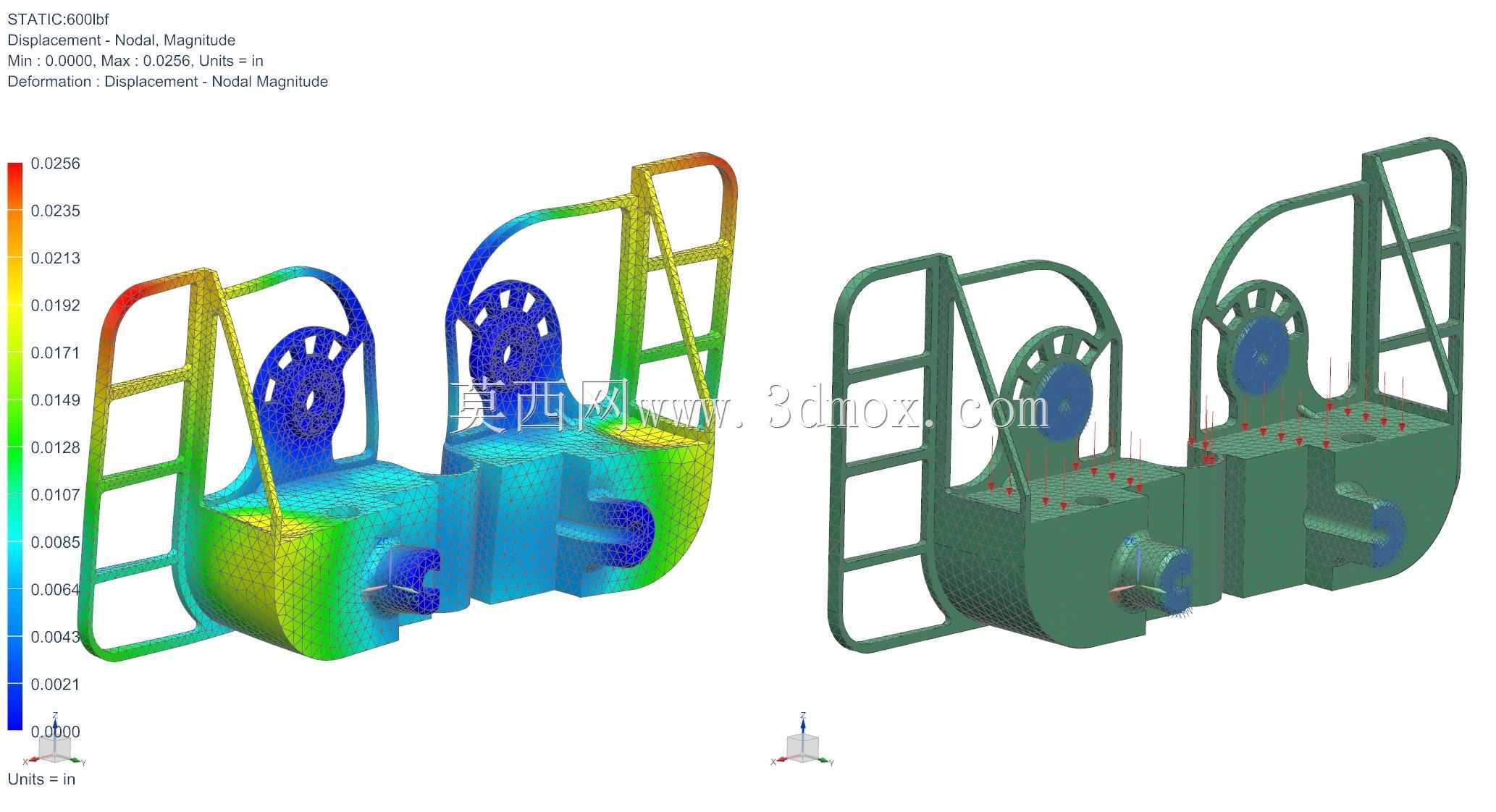

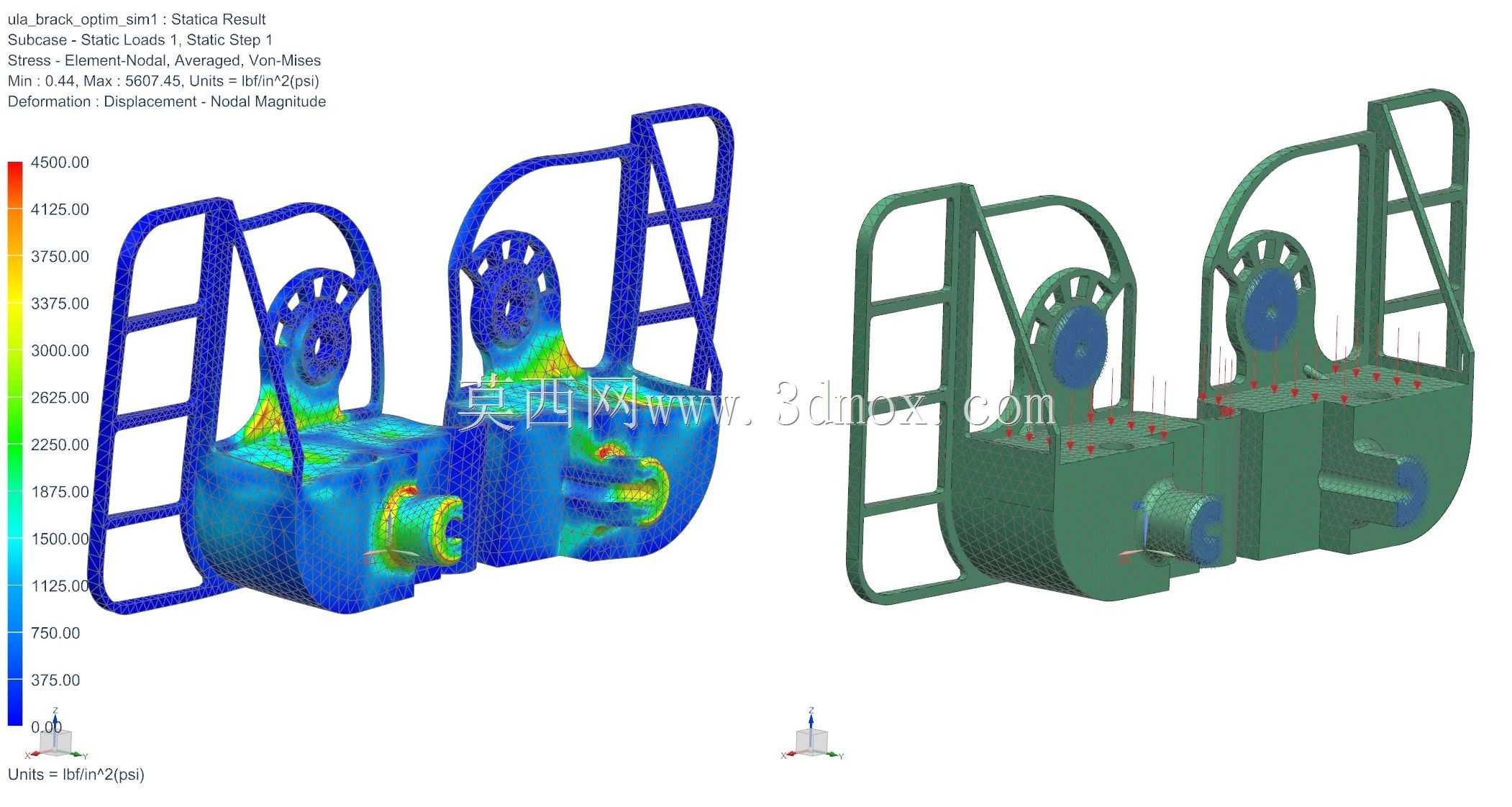

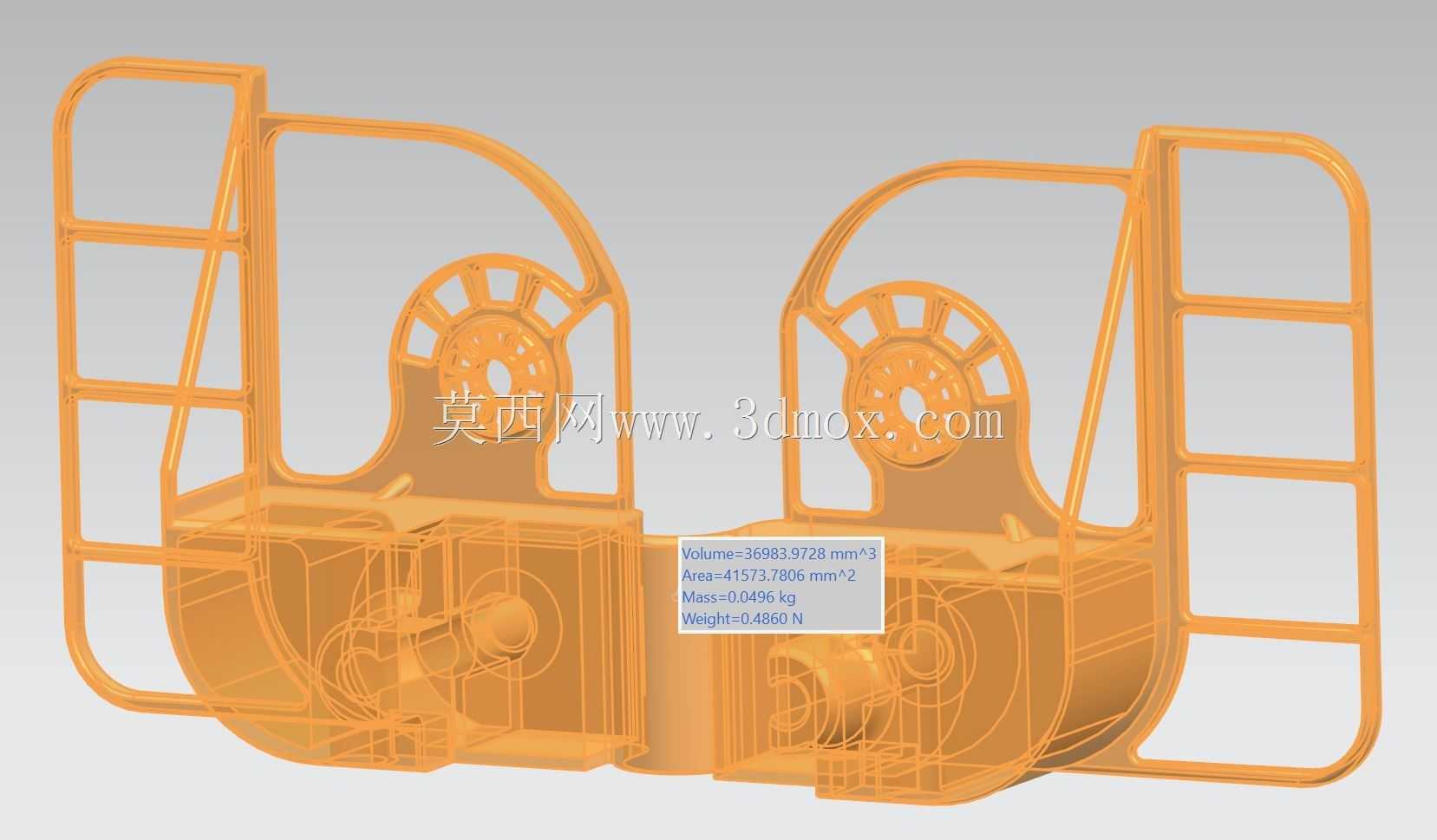

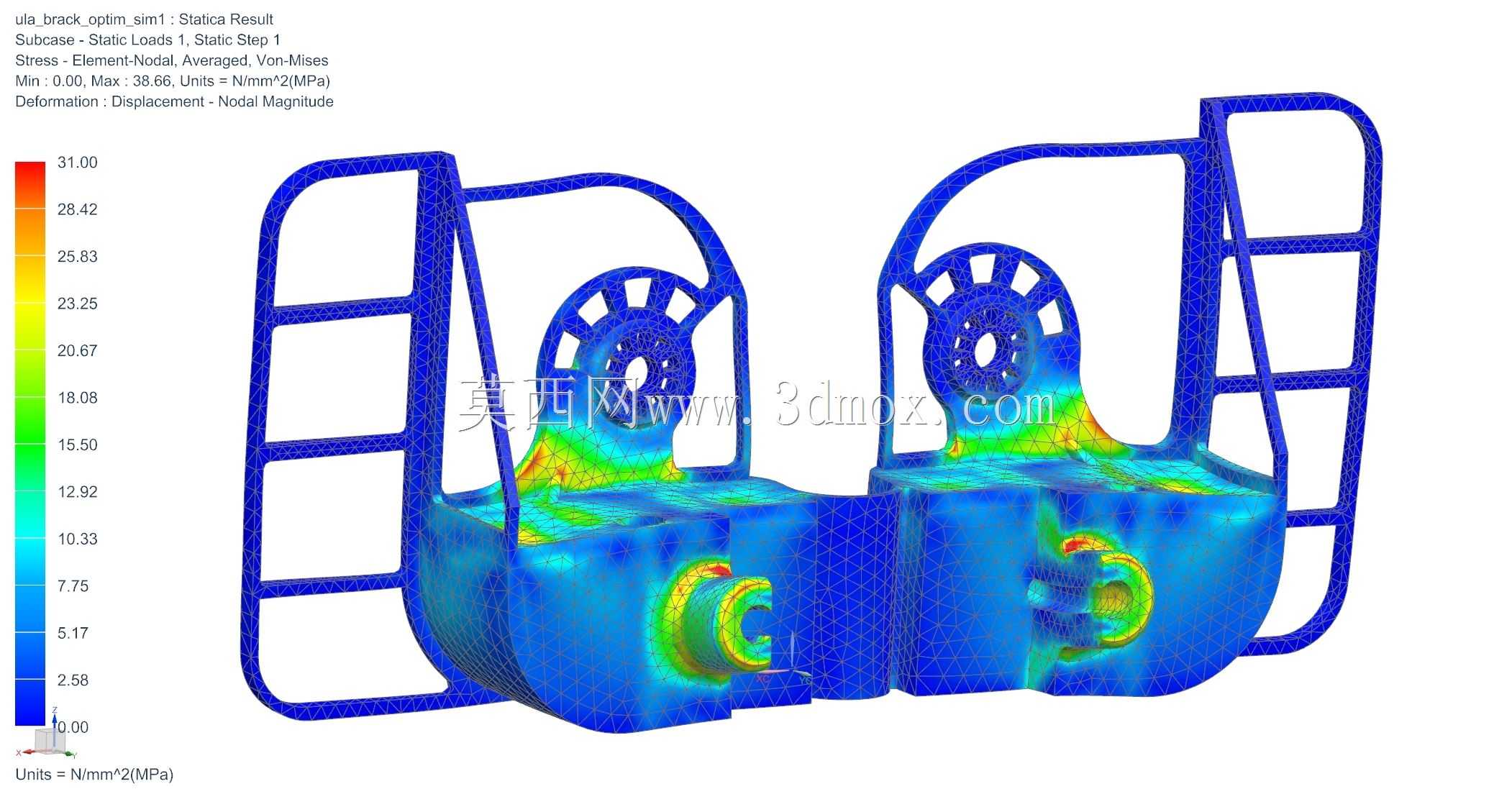

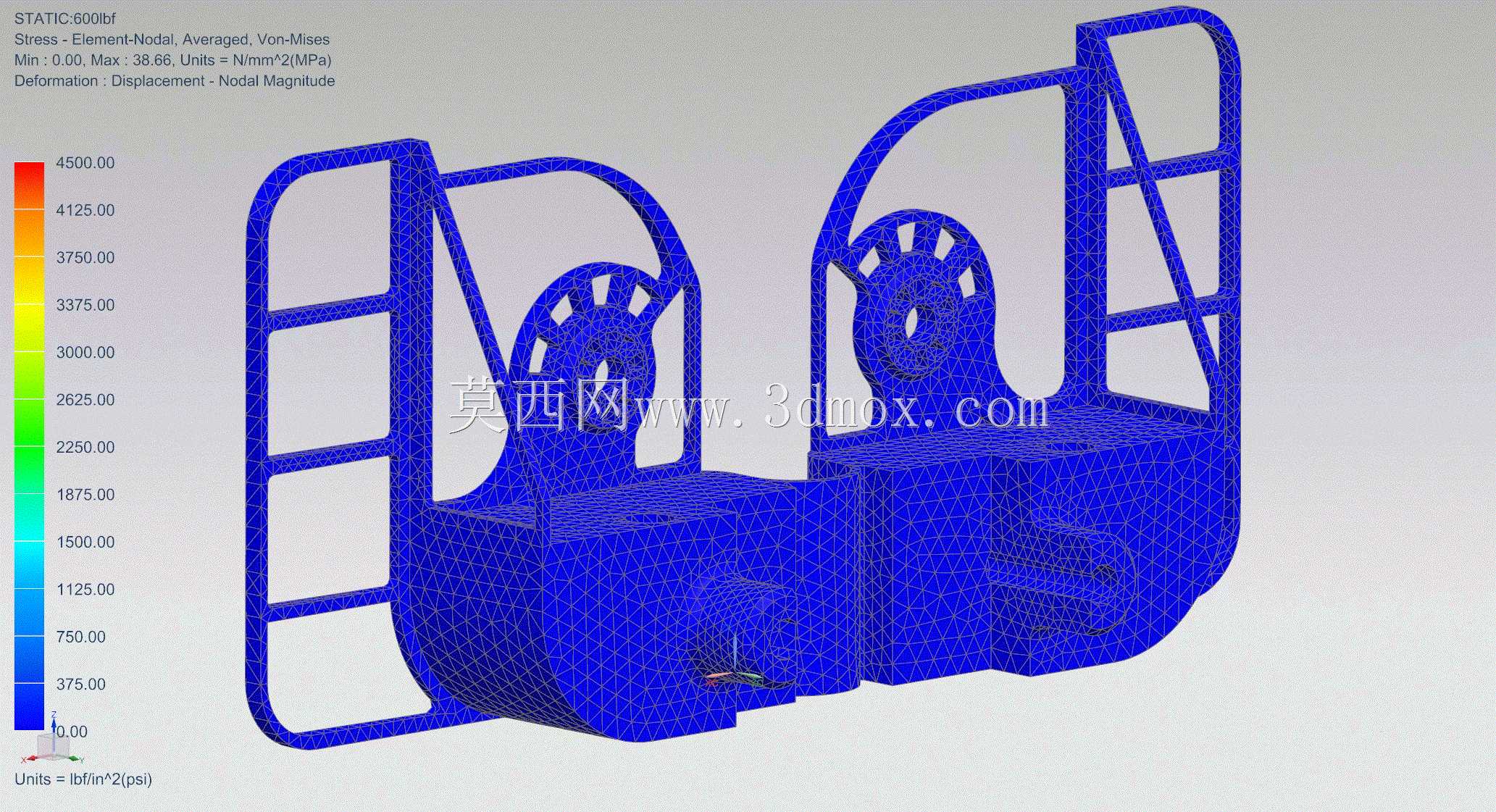

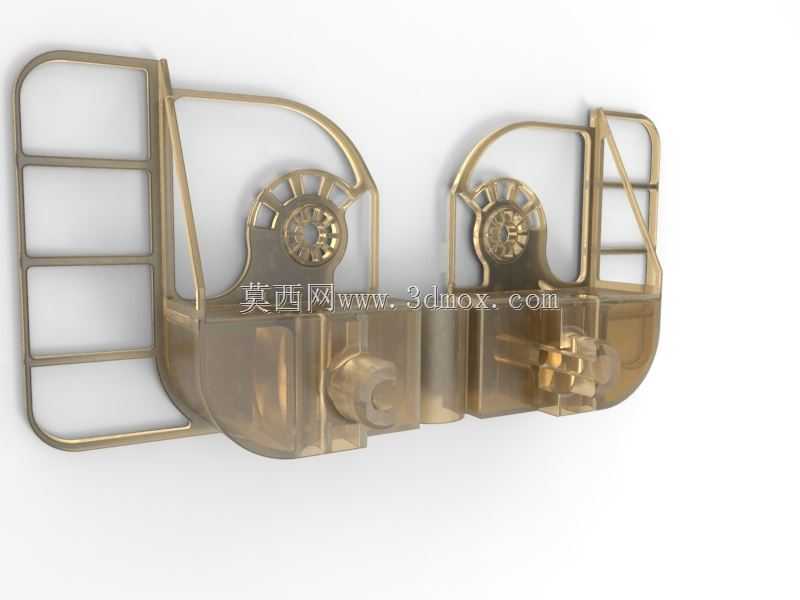

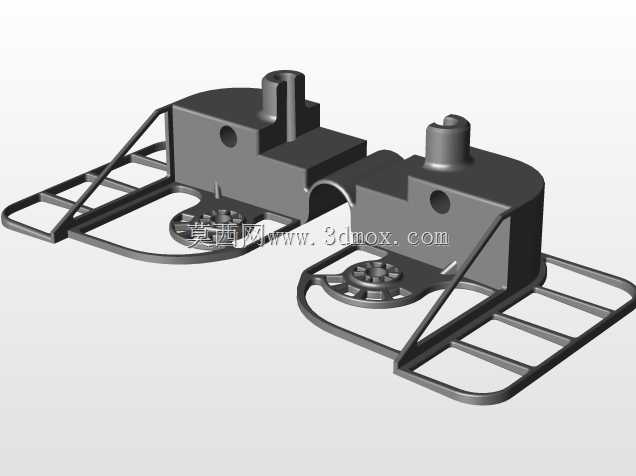

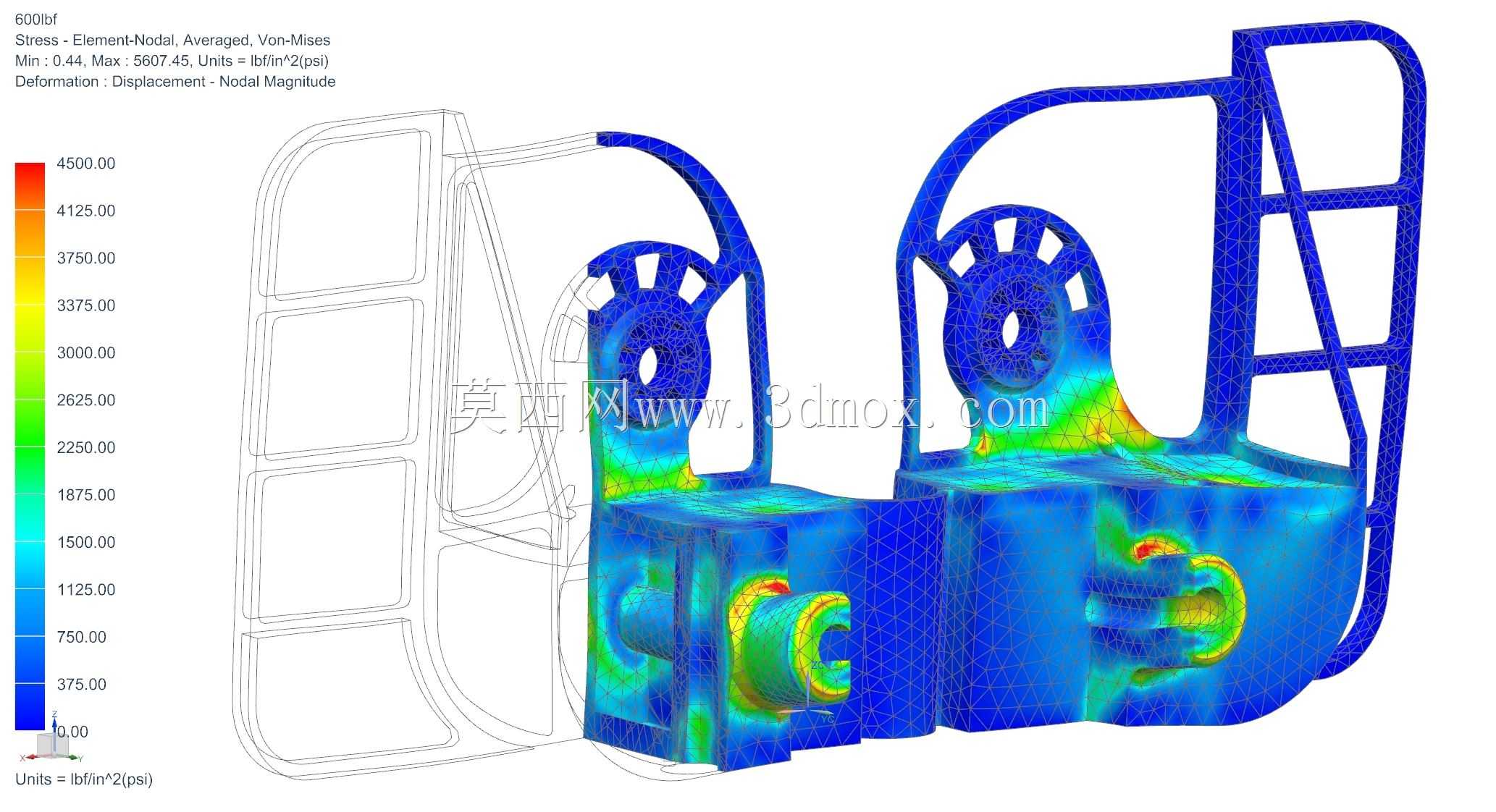

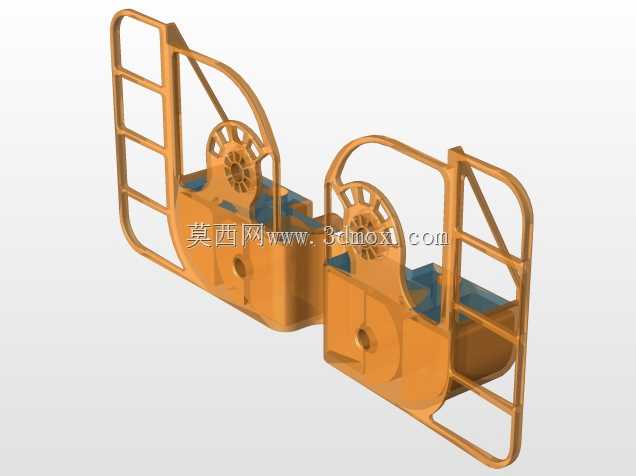

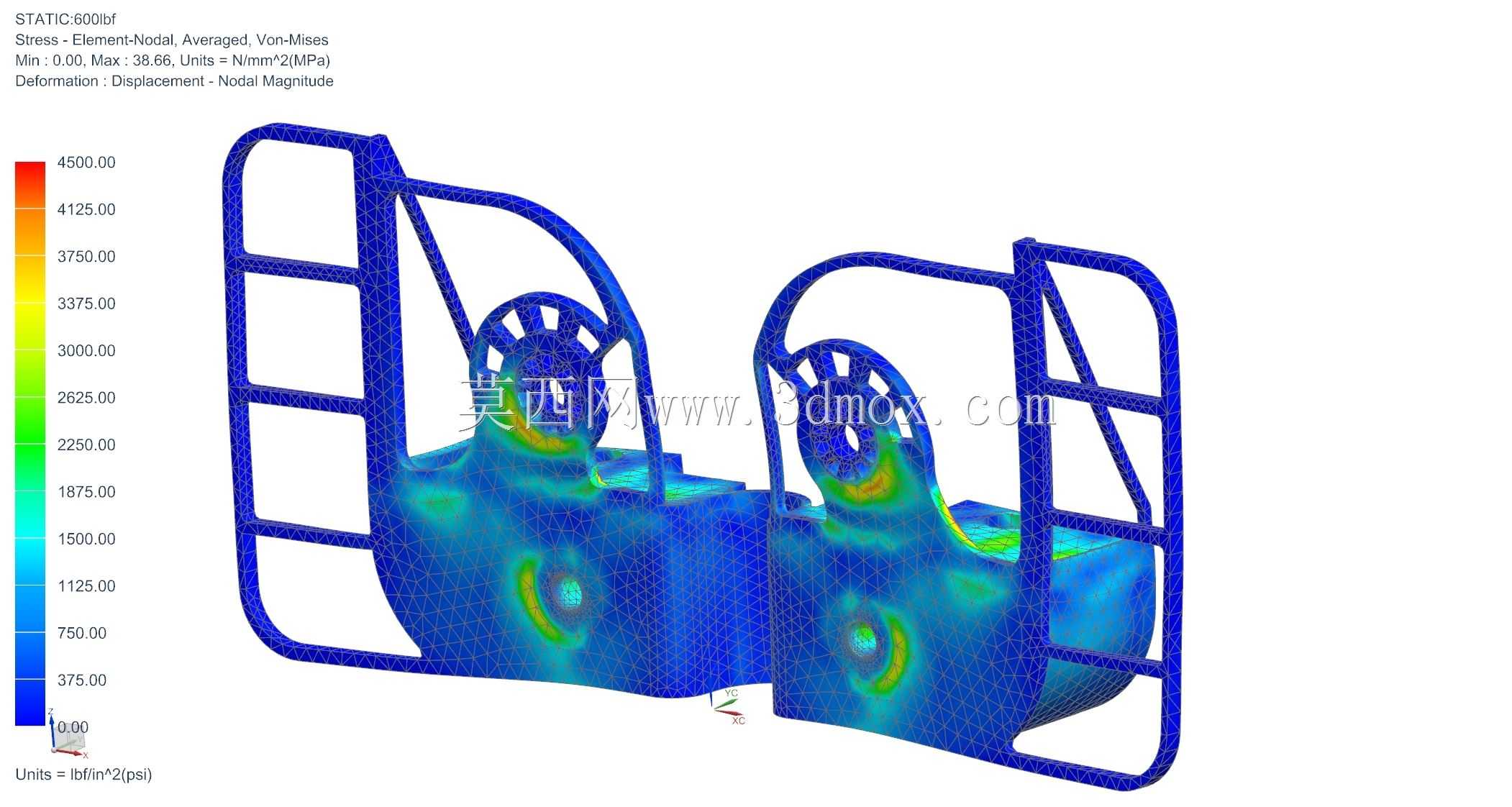

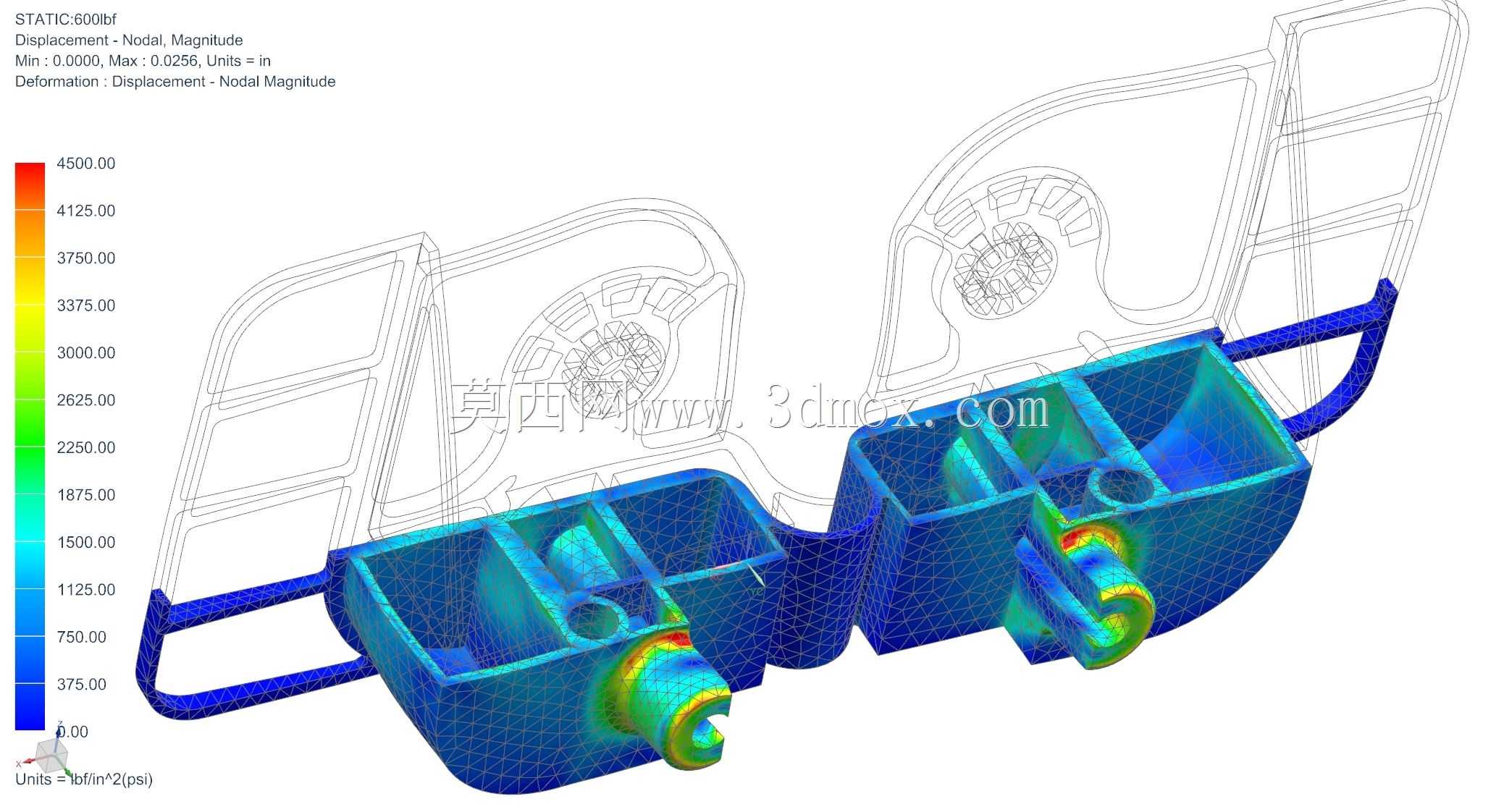

该支架属于航天运载设备的配套安装构件，主要应用于火箭箭体内部附属器件的承载固定场景，在箭体飞行过程中为配套灯组及关联传感组件提供稳定的安装基准，同时承担侧向防护功能，避免飞行过程中气流扰动、管路振动对挂载器件造成磕碰损伤。从结构设计逻辑来看，构件采用双侧对称布局，两侧设置格栅式防护框架，框架采用镂空筋条结构，在保证侧向抗冲击刚度的前提下尽可能削减非必要实体结构，中间区域为器件安装位，预留了对应卡扣与定位凸台，可直接与配套灯组的安装接口对位卡合，无需额外设计转接件，减少装配环节的零件数量。设计阶段通过拓扑优化思路对原始实体结构做迭代，将非受力区域的实体材料做去除处理，筋条走向完全贴合主应力传递路径，格栅的分格尺寸经过受力校核，既不会因开孔过大导致防护框架受侧向冲击时发生失稳变形，也不会因筋条过密造成整体质量冗余。安装边界上，构件整体为对称式扁平结构，安装面贴合箭体内壁预设的安装基准面，两侧的防护框架向外延伸形成围挡，刚好覆盖挂载器件的侧向投影范围，不会超出箭体内部的安装空间边界，也不会与周边布设的管路、线缆产生干涉。构件的安装接口采用卡扣式快装设计，底部的定位凸台可快速卡入箭体预设的安装槽内，配合少量紧固件即可完成固定，装配过程无需复杂工装，能有效提升箭体总装环节的作业效率。从实际使用场景出发，该支架需要承受火箭起飞阶段的强振动载荷与飞行过程中的加速度过载，因此结构上在安装位与防护框架的衔接处做了圆弧过渡处理，避免应力集中导致的结构断裂，筋条的厚度经过多轮仿真校核，在给定的载荷工况下变形量控制在允许范围内，可保证挂载器件的位置精度不会因支架变形出现偏移。双侧的格栅结构除了防护作用外，还能为挂载的灯组提供足够的散热空间，避免灯组长时间工作时热量在围挡区域积聚，影响器件使用寿命。
