带手动控制阀的气缸安装固定组件

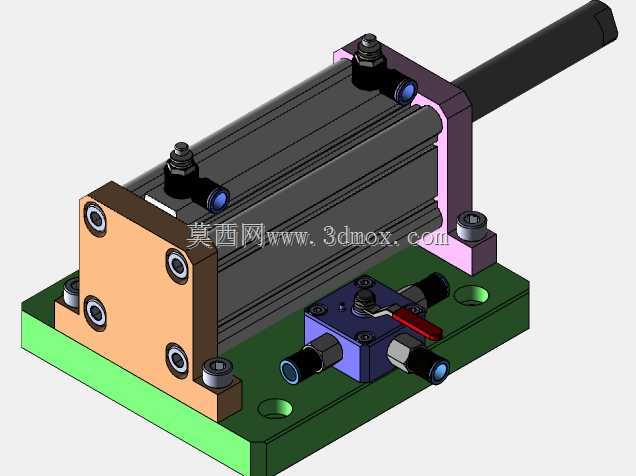

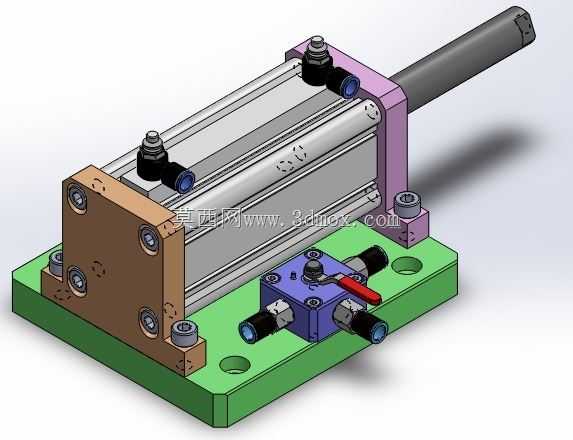

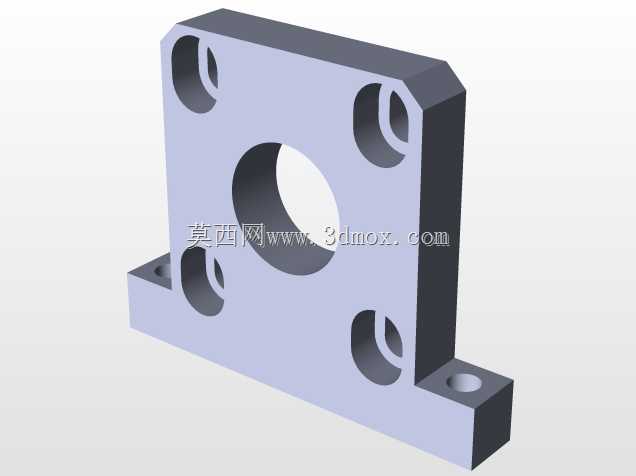

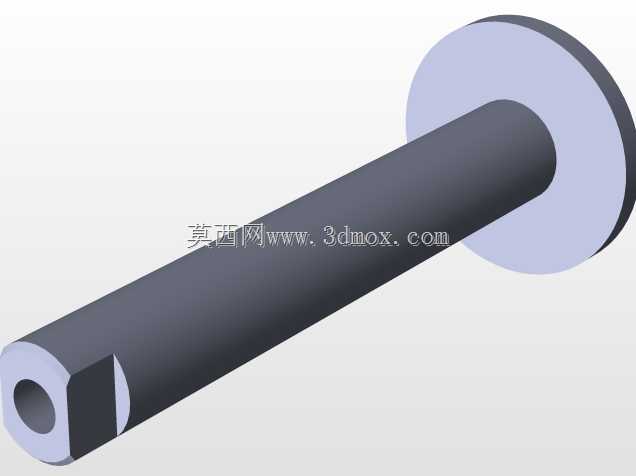

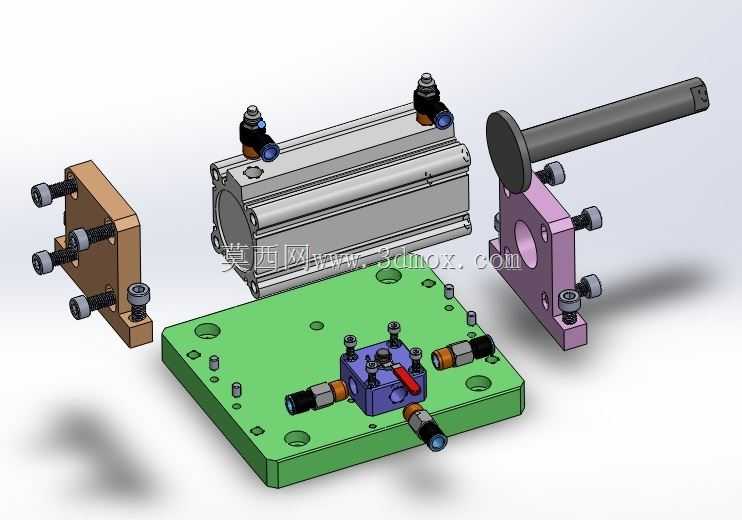

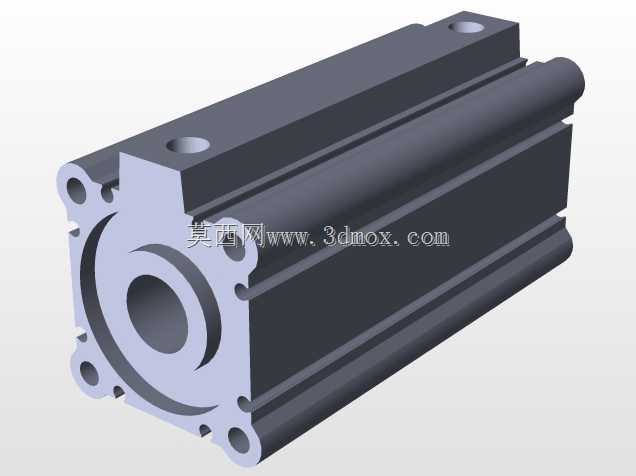

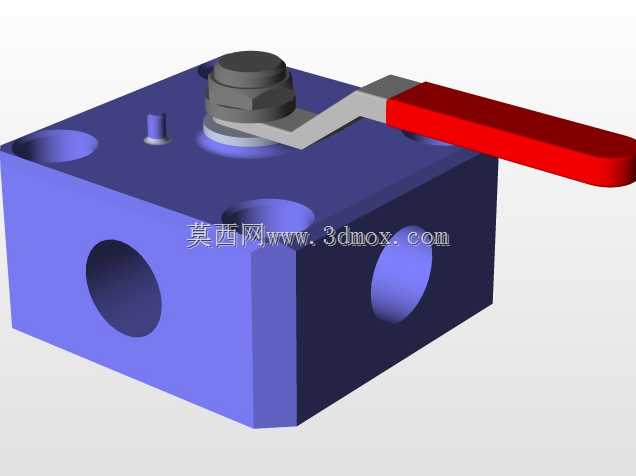

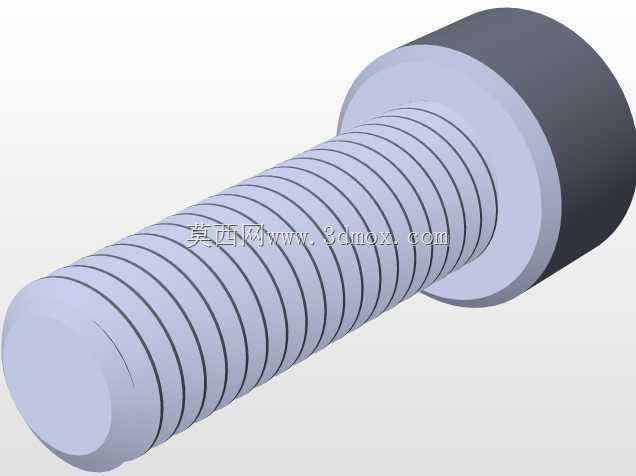

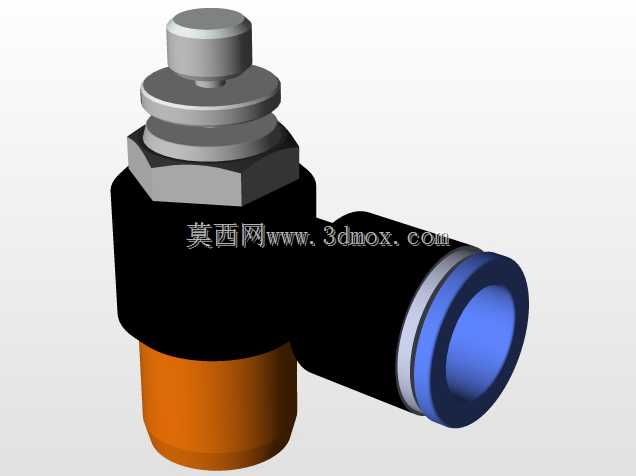

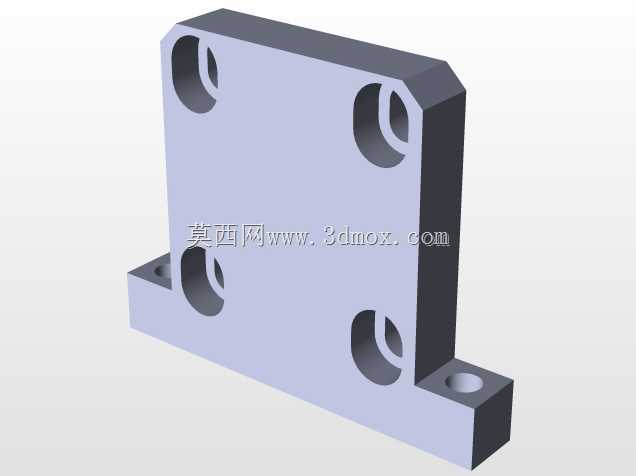

这套安装组件主要面向小型自动化装配工位的气动执行单元部署需求，常见于电子元器件压装、小五金件定位夹紧、小型工件移栽等场景，解决了零散气动元件安装时定位不准、气路排布杂乱、后期维护拆换不便的实际问题。整套组件以带安装孔位的绿色安装底板为承载基础，底板上的沉头安装孔可直接通过内六角螺栓固定在设备台面板或者型材机架上，安装边界预留了足够的扳手操作空间，不需要额外加工让位槽就能完成底板的固定锁紧。气缸本体通过两端的立式支架与端侧挡块完成定位，端侧的橙色挡块上加工有与气缸端盖安装孔位完全匹配的螺纹孔，可直接将气缸端面锁附在挡块上，另一侧的紫色L型支架承托气缸缸筒尾部，同时对气缸活塞杆伸出方向做径向限位，避免气缸长时间受侧向力导致活塞杆密封圈磨损、伸出卡顿的问题。底板上集成安装的手动换向阀直接通过过渡阀块固定在气缸侧方，阀块上预留的快插接头接口可直接连接气源与气缸的进出气口，不需要额外铺设长距离气管，大幅缩短了气路路径，减少了气压损耗与气管弯折漏气的风险，手动阀的拨杆位置刚好处于操作人员顺手可及的高度，调试设备时不需要探身到设备内部就能切换气缸的伸出与缩回状态。设计过程中优先考虑了元件的互换性，所有安装孔位均按照标准气缸的安装尺寸做了适配，同规格不同品牌的气缸不需要重新加工孔位就能直接替换，支架与底板之间的连接均采用标准内六角圆柱头螺钉，日常维护拆换时只需要常规内六角扳手就能完成操作，不需要特殊工装。整套组件的外形轮廓规整，没有突出的尖锐棱角，活塞杆伸出方向的安全距离做了预留，不会出现气缸伸出时与周边其他机构发生运动干涉的问题，底板上额外加工的定位销孔可在需要高精度定位的工位上加装圆柱销，进一步提升气缸重复动作的位置精度，满足不同精度要求的工位使用需求。
