L型支架式定滑轮导向支撑结构

项目分类:3D模型 发布时间:2021-09-07 ID:262813
  • L型支架式定滑轮导向支撑结构
  • L型支架式定滑轮导向支撑结构
  • L型支架式定滑轮导向支撑结构
  • L型支架式定滑轮导向支撑结构
  • L型支架式定滑轮导向支撑结构
  • L型支架式定滑轮导向支撑结构
  • L型支架式定滑轮导向支撑结构
  • L型支架式定滑轮导向支撑结构
  • L型支架式定滑轮导向支撑结构

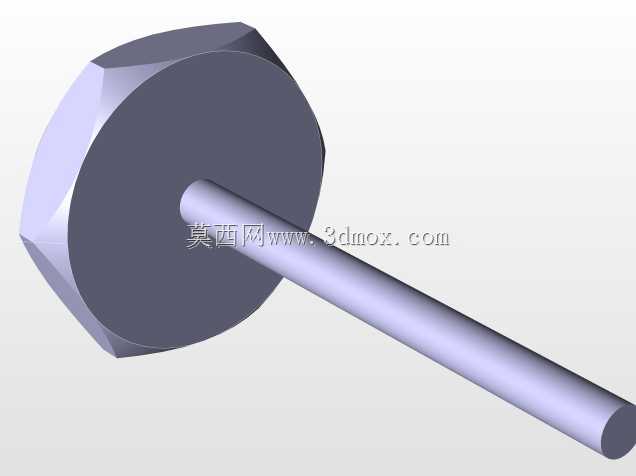

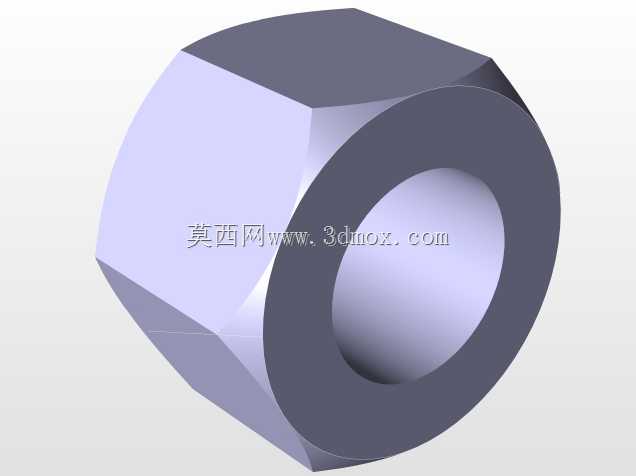

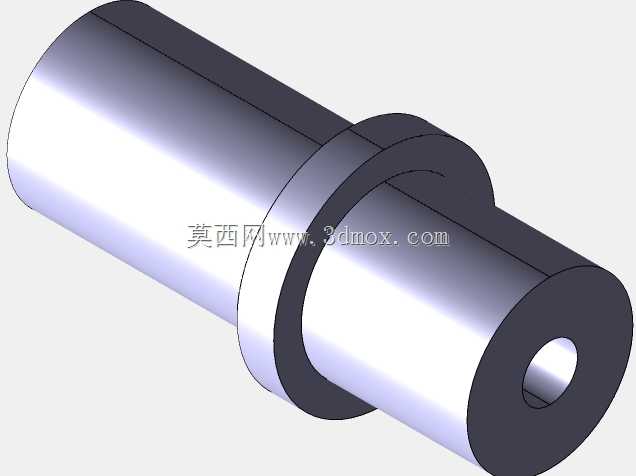

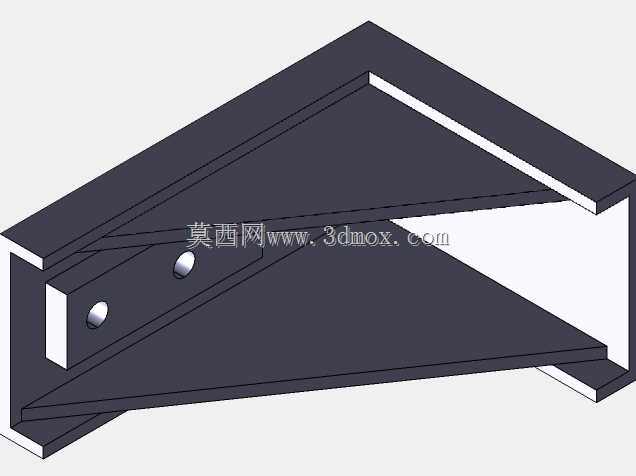

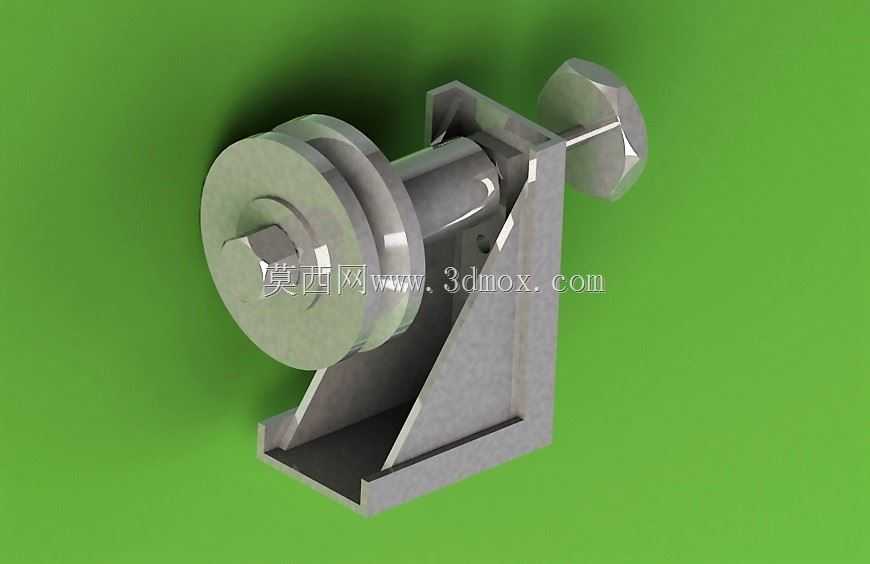

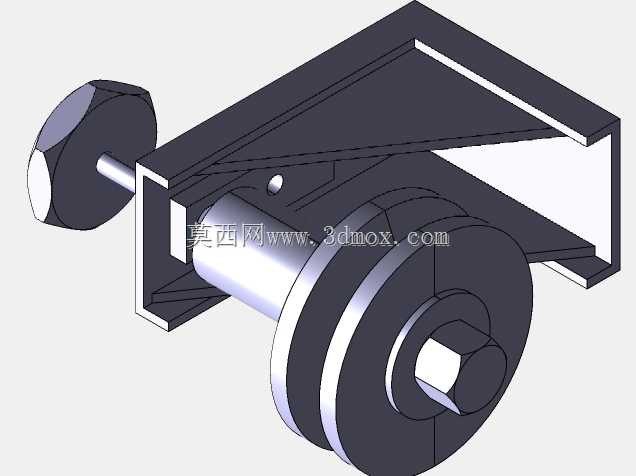

这类带L型焊接支架的滑轮支撑结构,常出现在车间小型起重工位、自动化生产线的线缆牵引段、轻型物料输送线的转向节点,也会作为小型绞车的卷筒支撑单元配套使用,核心作用是为绕转的柔性件提供稳定的支撑与转向导向,避免绳索、线缆在传动过程中出现跑偏、过度磨损或是径向跳动超差的问题。从结构设计来看,支撑主体采用带三角加强筋的L型折弯焊接支架,底部预留了平直安装面,可直接通过螺栓固定在设备机架、墙面预埋板或是工位操作台的侧边,安装时需保证支架安装面的平面度误差不超过0.1mm,避免滑轮轴安装后出现偏斜,导致滑轮转动卡滞、绳索单侧磨损加剧。滑轮部分采用单轮缘带凹槽的结构,轮槽的弧度匹配常用的直径3-8mm的钢丝绳或是尼龙牵引绳,轮缘高度足够防止绳索在受侧向力时从槽内脱出,滑轮与中心轴之间预留了转动间隙,可根据实际使用场景选配铜套或是微型轴承作为转动副,低速轻载场景下直接采用间隙配合的铜套即可满足使用寿命要求,高速牵引场景则需加装深沟球轴承降低转动阻力。中心轴一端穿过支架的立板安装孔,通过轴肩与支架定位,另一端延伸出支架外侧,可配套手轮作为手动绞车的输入轴使用,也可连接联轴器对接动力源实现电动牵引。设计时特意将三角加强筋设置在支架受力的反侧,也就是滑轮拉力的对向位置,当滑轮承受绳索的径向拉力时,加强筋可抵消支架立板受到的倾覆力矩,避免长期受力后立板出现折弯变形,支架的底板长度与宽度根据额定载荷设定,常规1kN额定载荷下,底板尺寸控制在120mm*80mm即可,配套4个M8的安装螺栓就能满足固定强度要求。实际选型应用时,需注意核对滑轮的中心高度与安装面的距离,保证绳索绕入绕出的角度不超过轮槽的允许偏角,一般来说绳索进出轮槽的偏角控制在4度以内,就能大幅降低绳索与轮缘的摩擦损耗,延长整套结构的维护周期。这类支撑结构没有冗余的复杂零件,所有钣金件都可通过常规的折弯、焊接工艺加工,轴类零件通过普通车床即可完成加工,加工成本低,维护时仅需定期在转动位置加注润滑脂,检查安装螺栓是否松动即可,非常适合各类轻型牵引、转向的工位做配套支撑使用。
