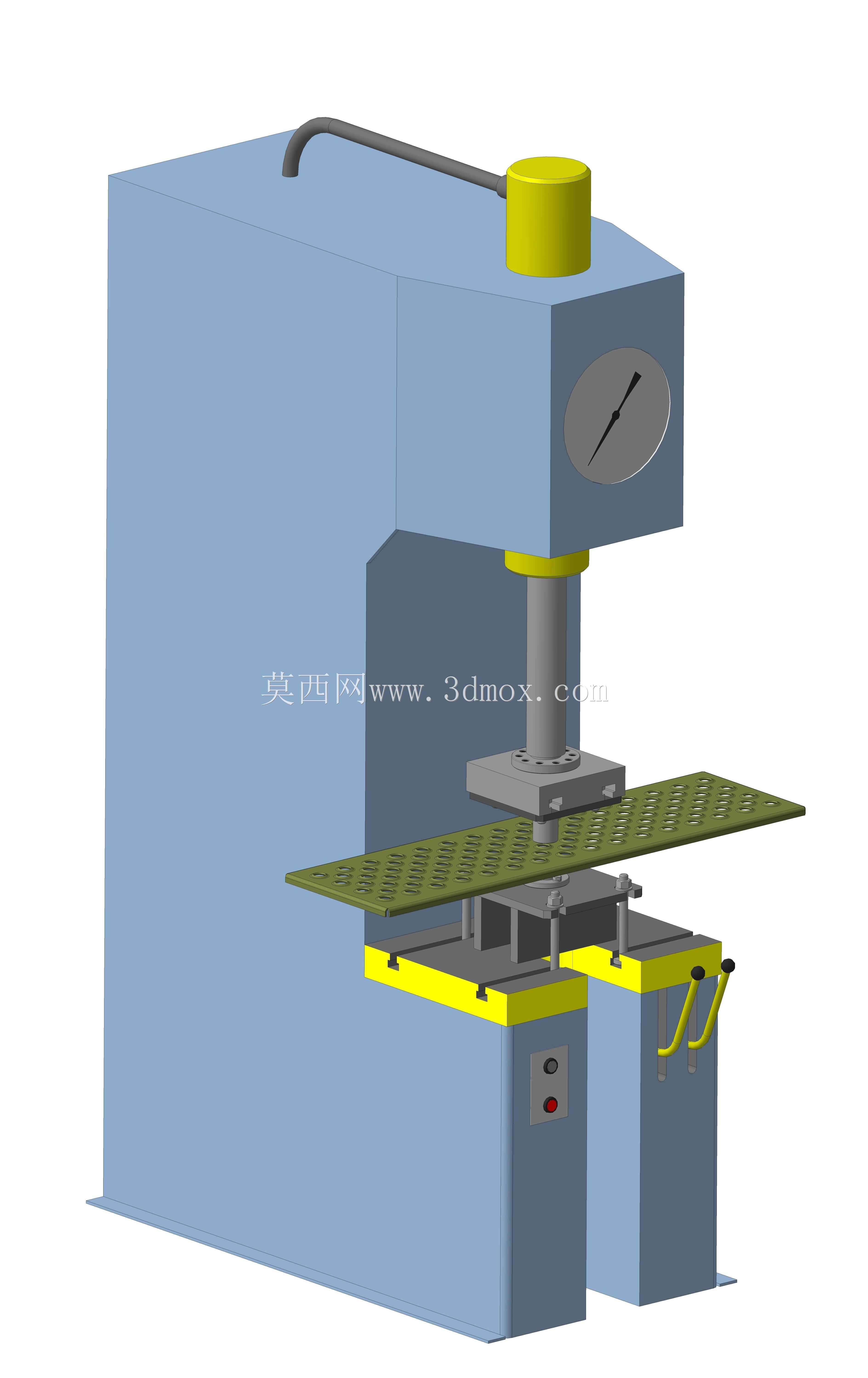

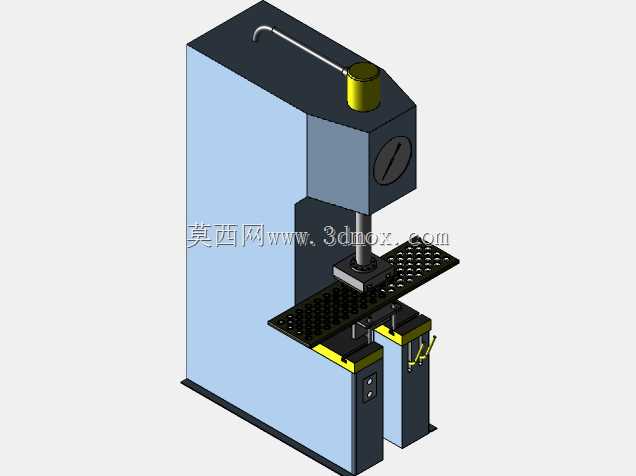

四沉孔定位成型工装金属板件

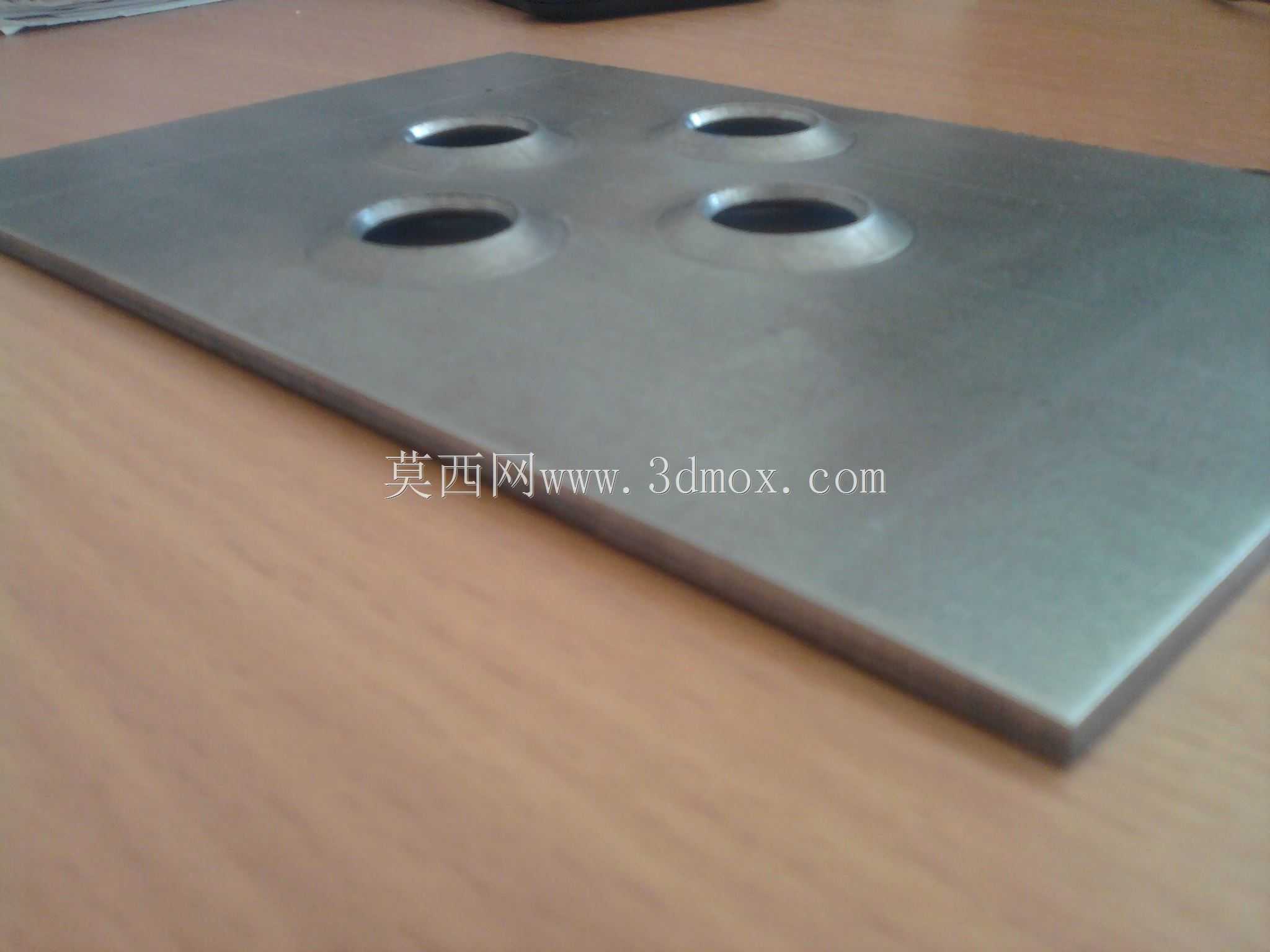

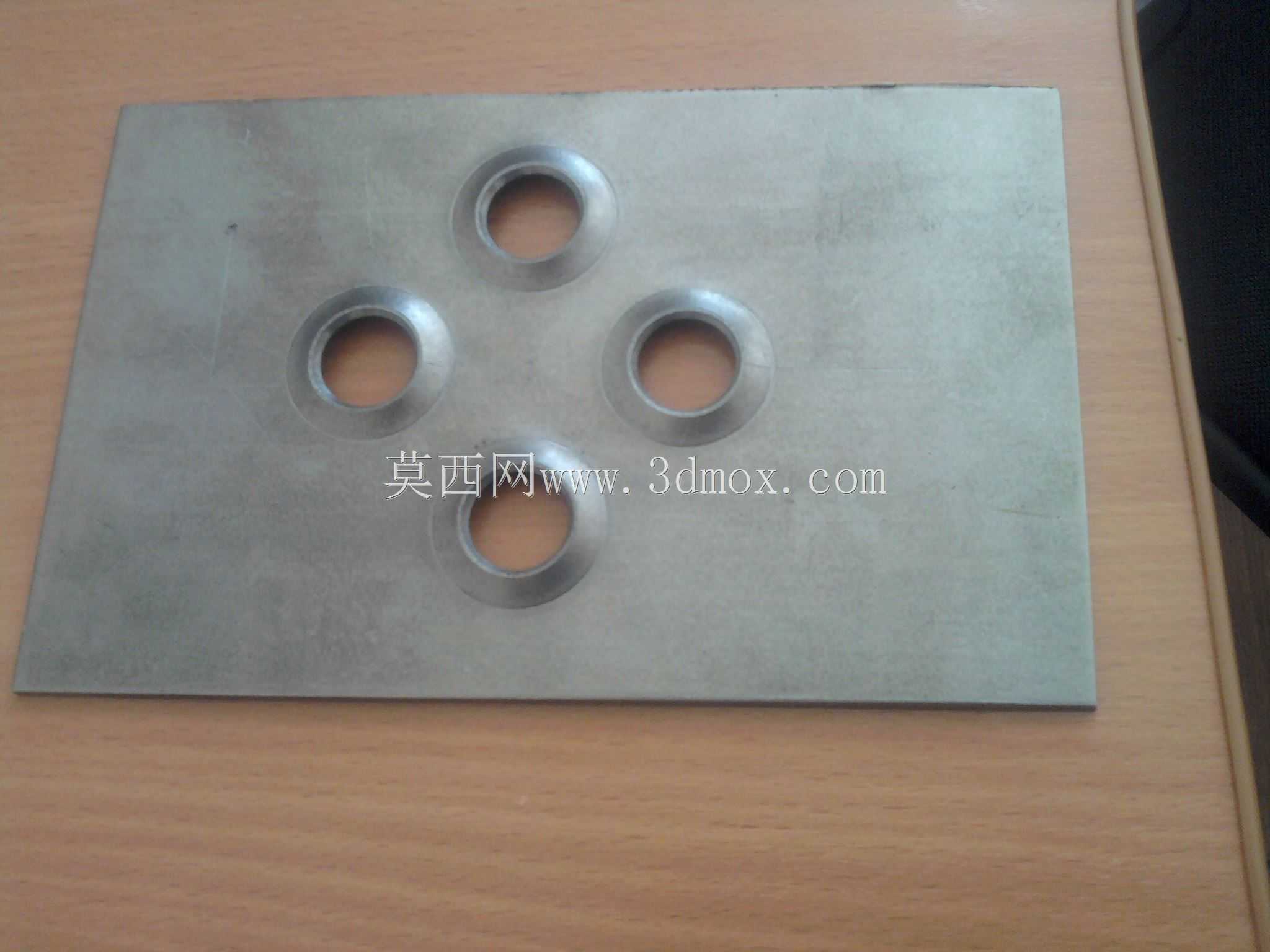

在冲压成型、钣金压型的生产工位上，这类带四个均布沉孔的金属板件是成型工序里常用的定位承载构件，日常安装在成型设备的工作台面，作为坯料放置的基准载体，配合压型模具完成特定曲面或凸台结构的压制作业。从结构设计逻辑来看，板体采用矩形平板作为基础形态，四个沉孔采用环形阵列排布，孔位的沉台结构做了圆弧过渡处理，既可以穿过锁紧螺栓完成板件自身在设备台面上的固定，沉台的锥面结构还能容纳螺栓头，保证板件工作面完全平整无凸起，避免放置坯料时出现干涉、垫料的问题，保障压型过程中坯料受力均匀。设计阶段首先要匹配对应成型工位的安装边界，板体的长宽尺寸需要完全覆盖待加工坯料的放置范围，边缘预留足够的压紧余量，避免压型过程中坯料边缘翘起移位；四个沉孔的中心距严格对应设备工作台的T型槽或螺纹孔位间距，安装时无需额外打孔适配，直接穿入螺栓即可完成快速固定，缩短工装换型的调试时间。板件的厚度选择需要兼顾刚性与重量，过薄的板件在长期承受压型冲击力时容易出现中部凹陷变形，导致成型件的尺寸超差，过厚则会增加工装自重，给拆装搬运带来额外负担，实际应用中会根据对应工位的最大压制力来选定板材厚度，保证反复承压后平面度维持在公差范围内。沉孔的加工精度直接影响板件的安装精度，孔位的位置度公差控制在0.1mm以内，沉台的深度与螺栓头的高度匹配，锁紧后螺栓头完全低于板件工作面0.2mm左右，既不会凸出刮蹭坯料，也不会因为沉台过深导致螺栓锁紧力不足。这类板件的工作面不做额外的涂层处理，保留金属轧制后的原始粗糙度，既能增加与坯料之间的摩擦力，减少压型过程中坯料的滑移，也能避免涂层在反复挤压下脱落，污染待加工工件表面。在小批量多品种的成型生产场景中，这类标准化的孔位排布板件还可以作为通用工装底座，在上方加装不同的定位块、导柱，适配不同外形的坯料定位需求，不用针对每一款产品单独制作整体工装，大幅降低工装制作成本，缩短生产准备周期。日常使用中需要定期检查板件工作面的平面度，以及沉孔周边是否出现冲压导致的塌陷变形，一旦变形量超出公差范围就及时更换，避免影响成型件的加工精度。
