定制款雅马哈MT-01摩托车外观结构设计

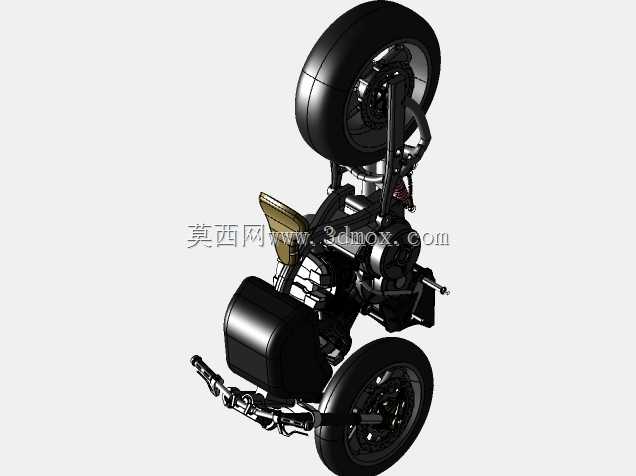

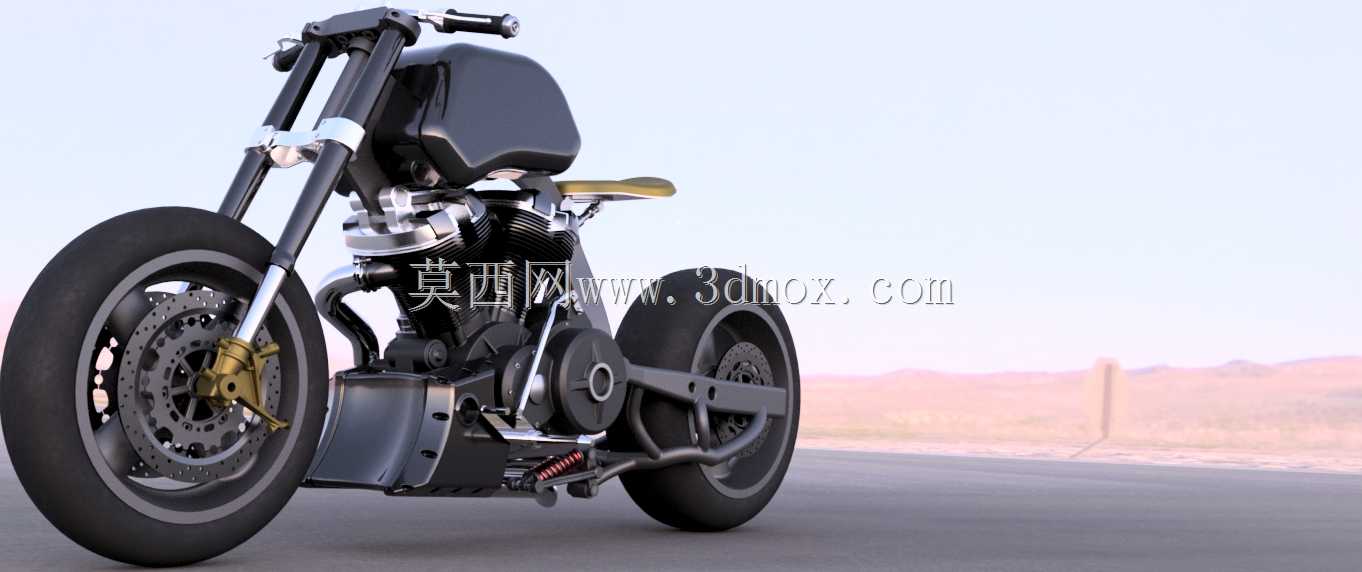

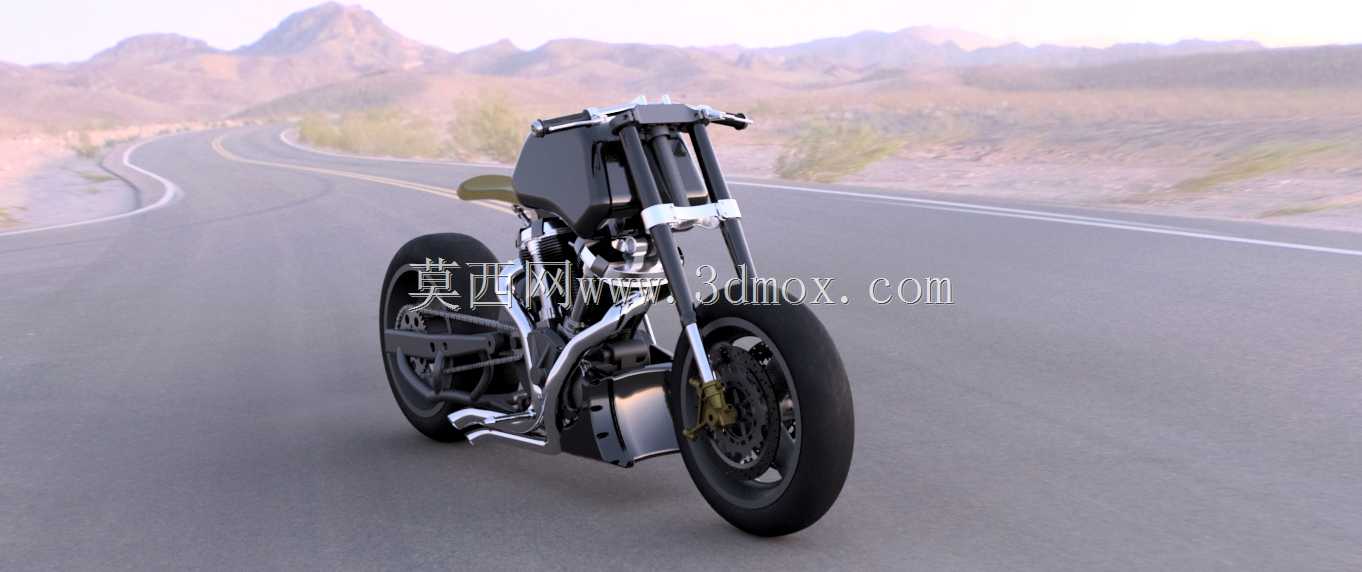

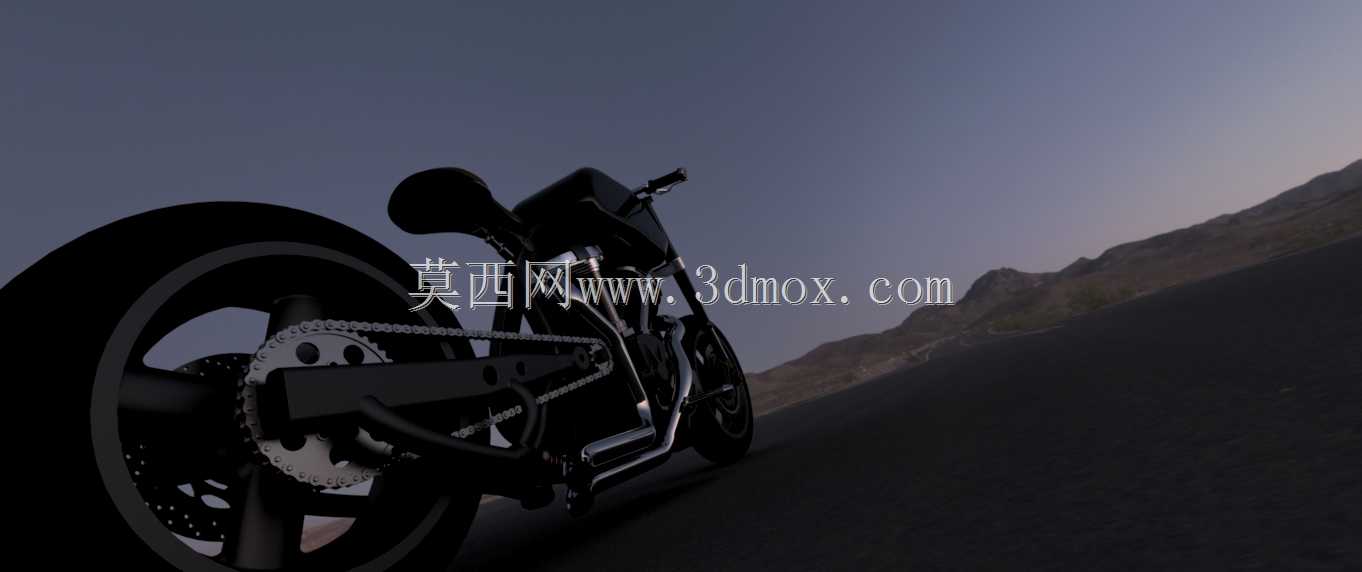

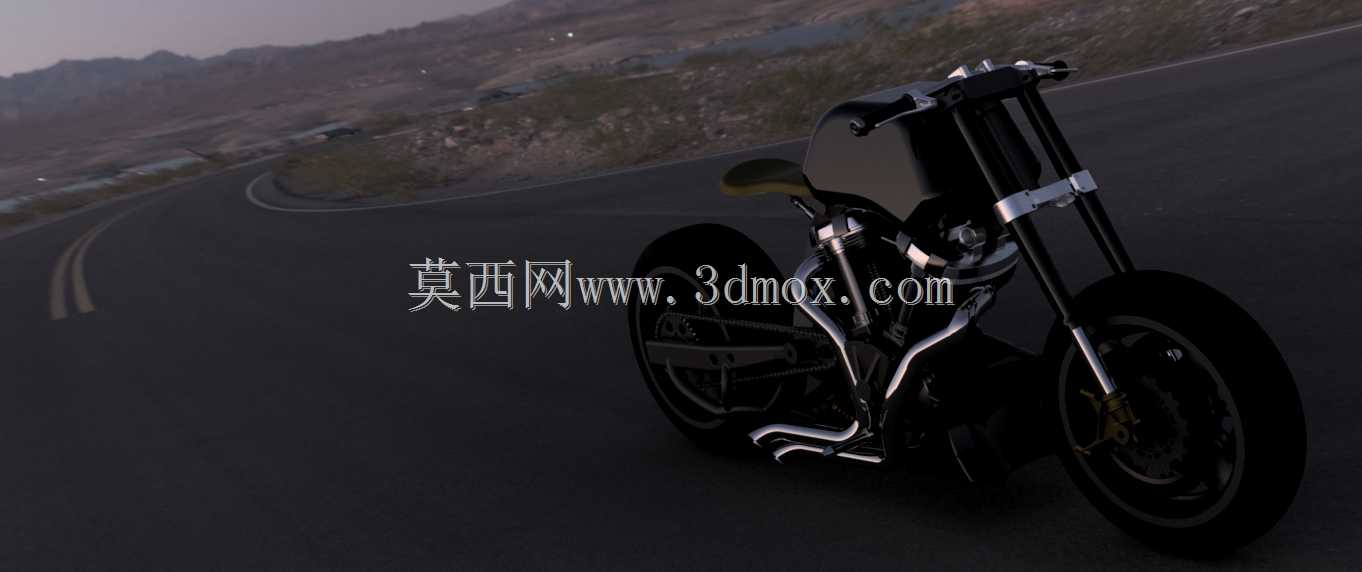

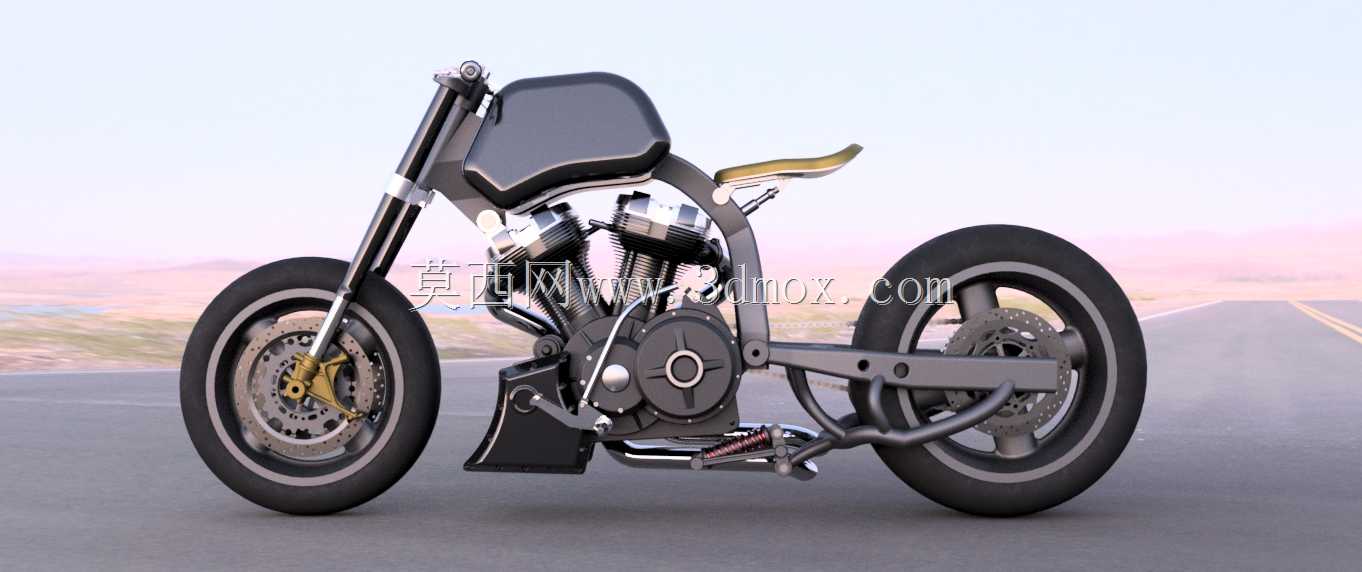

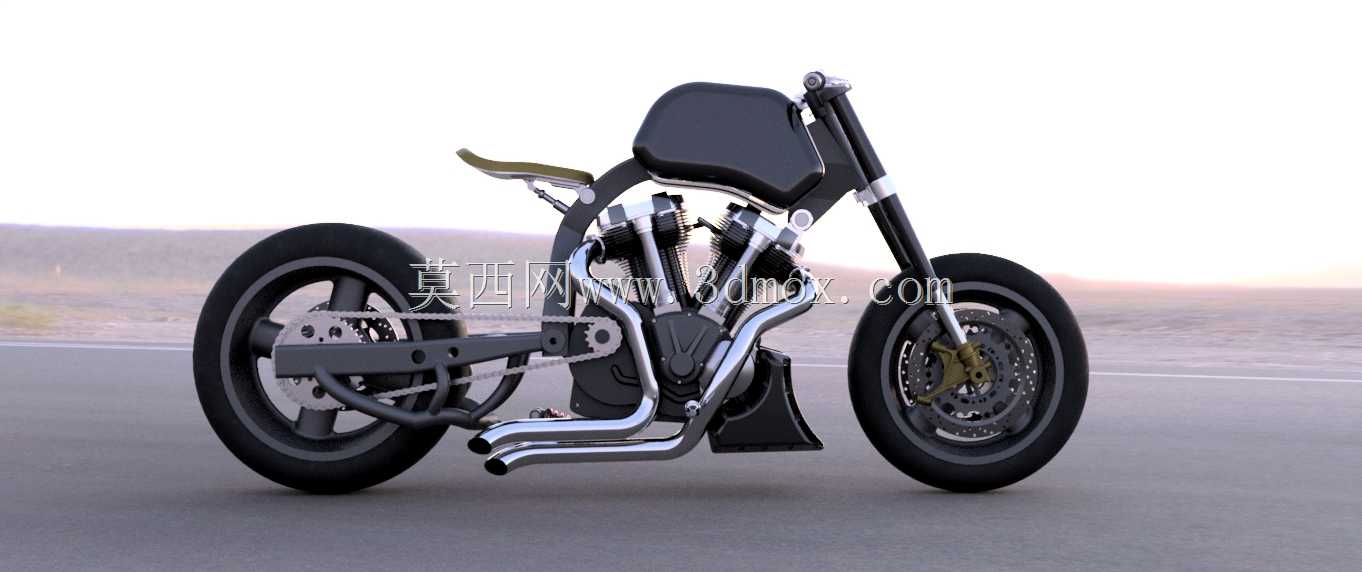

这款定制机车的三维结构设计，核心围绕视觉展示类场景搭建，整体采用硬派Bobber风格的低趴姿态设定，在结构搭建阶段优先明确了整车的安装边界：前后轮轴距控制在1520mm区间，座高设定为680mm，整车最大宽度控制在820mm，车把最大转向角度左右各32度，所有外露结构件的间隙预留均控制在8-12mm，既保证视觉上的紧凑感，也避免静态展示时出现结构干涉问题。设计过程中没有纳入工程级的动力、传动系统受力校核逻辑，所有结构仅服务于外观视觉呈现，适配展会展陈、文创周边渲染、机车改装方案预演这类非量产落地的应用场景。车轮部分直接沿用雅马哈MT-01原厂的轮毂、轮胎与前叉安装接口参数，保证轮组部分的结构比例与实车一致，降低定制外观与轮组匹配时的比例失调风险；车身部分为完全定制化设计，取消了原厂车型的尾部座椅延伸结构、侧置覆盖件与多余的装饰部件，将油箱线条做了平直化处理，车架裸露部分的管线路径做了隐藏式排布，所有金属管路的弯折半径统一控制在35mm，既符合金属管材的弯折工艺常识，也让整车侧面线条更具利落的机械质感。前减震部分保留了正置前叉的基础结构，对上联板、车把固定座的造型做了简化切削处理，取消了原厂的仪表安装位，将车把控制开关的结构做了最小化整合，让车头部分的视觉重心集中在前叉与前轮的连接区域；发动机区域保留了V型双缸的基础轮廓，对散热片、缸头盖的细节做了哑光质感的结构优化，排气部分采用短款侧出直排结构，排气出口位置与后轮外侧的水平距离控制在120mm，避免视觉上出现排气蹭胎的违和感。座椅部分采用单座薄垫设计，座垫底部的安装支架直接与后车架上管焊接固定，没有设置多余的调节结构，后挡泥板做了极简化的短尾处理，仅覆盖后轮上沿15度的区域，完全服务于整车的极简硬派视觉定位。在结构建模阶段，所有外露金属件的倒角统一设置为R1-R2，避免渲染时出现尖锐边缘的曝光问题，橡胶轮胎的胎纹深度控制在3mm，既还原实车轮胎的质感，也不会因为胎纹过细导致渲染时出现纹理噪点；整车的部件拆分逻辑完全按照外观展示的需求设置，没有考虑量产装配的公差配合、拆装维护等工程需求，所有部件的连接位置都做了视觉上的无缝过渡处理，适合用于机车改装方案的效果展示、机车主题的视觉素材制作等场景。
