双立柱落地式多层电缆敷设支撑构件

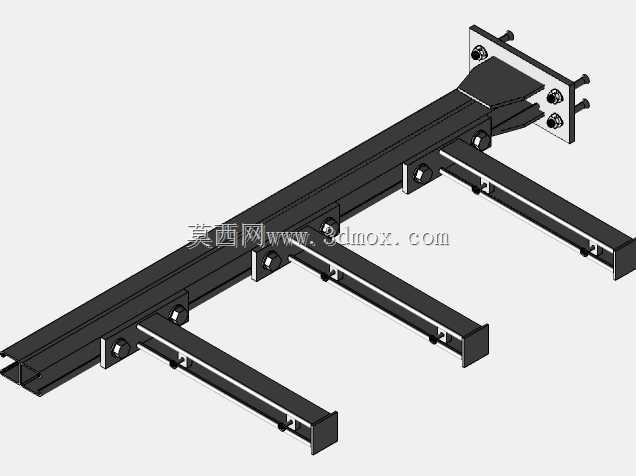

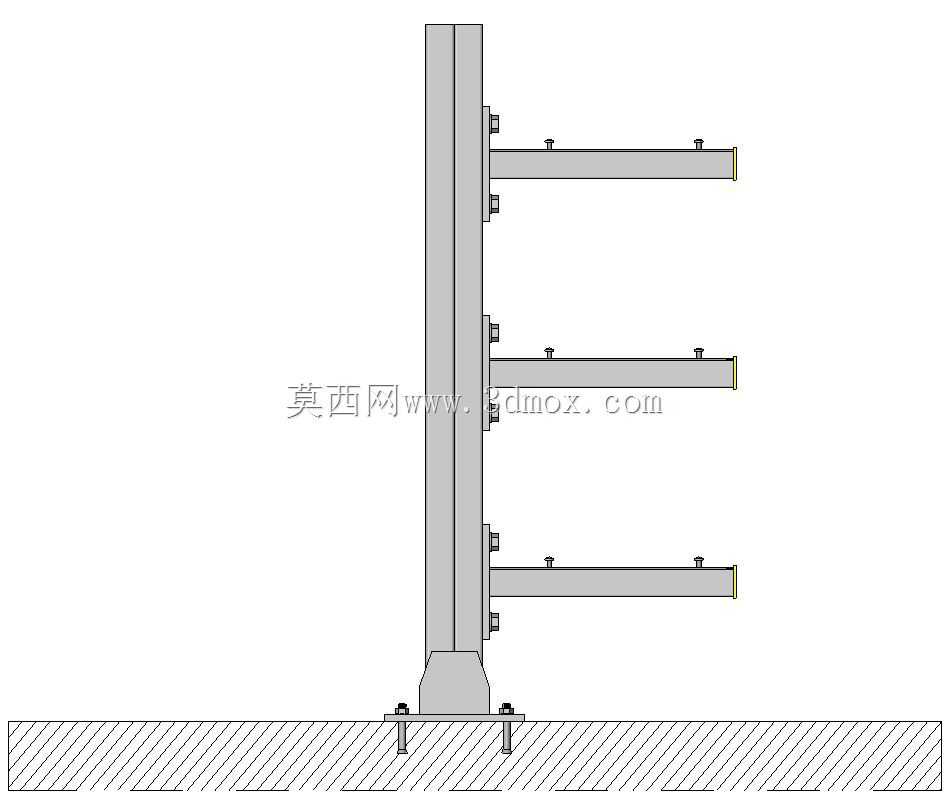

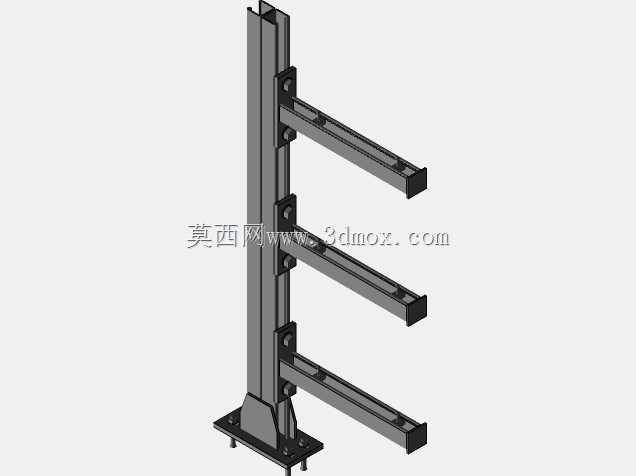

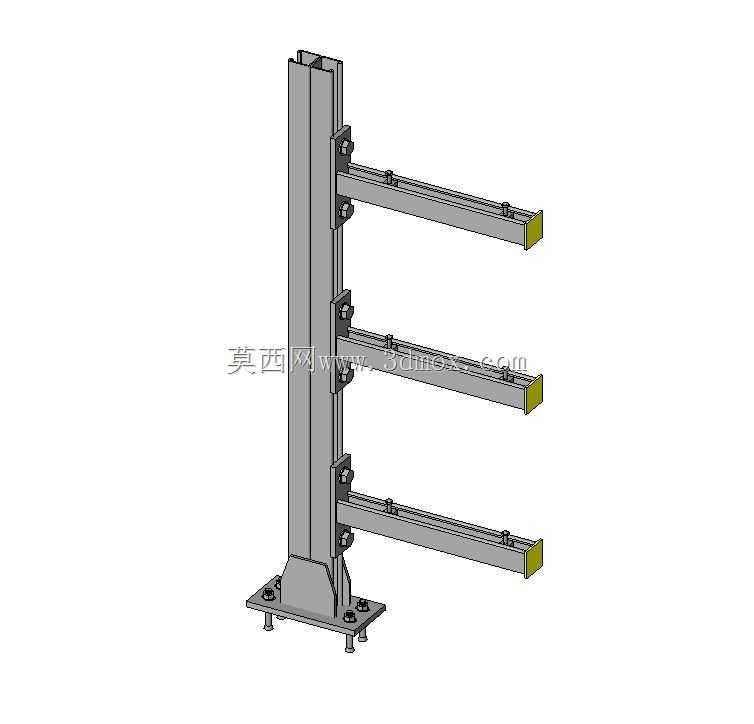

该支撑构件主要应用于工业厂房配电区域、数据中心机房底层、地下管廊端部等场景，用于承托多回路电缆桥架，替代传统墙面悬臂支架，适配无可靠墙体依托的开阔场地布线需求，可同时承载三层电缆桥架的静载荷与线缆敷设过程中的动载荷，避免桥架悬空段出现挠度变形。构件主体采用双拼槽钢作为主立柱，底部通过加厚底板与膨胀螺栓固定于混凝土地面，底板与立柱间设置三角加强筋，抵消悬臂载荷带来的倾覆力矩，安装时需保证底板水平度偏差不超过千分之二，立柱垂直度偏差控制在1.5mm/m以内，避免上层托架出现偏载。三层悬臂托架通过螺栓抱箍与主立柱连接，可根据现场桥架安装高度灵活调整层间距，适配不同直径电缆的弯曲半径要求，托架端部设置黄色端封，防止施工过程中槽钢切口划伤线缆外皮，同时起到标识托架边界的作用。设计阶段优先考虑现场安装的便捷性，所有连接孔均采用长圆孔设计，可补偿土建施工带来的预埋位置偏差，无需现场二次钻孔即可完成装配，主立柱与托架的型材选型经过载荷校核，单根悬臂可承载不超过80kg的均布载荷，层间预留的操作空间可满足后期线缆维护、新增回路的作业需求。构件整体采用热浸镀锌表面处理，适配潮湿、多尘的工业环境，防腐年限可满足常规工业场景的使用要求，安装边界方面，底板固定需采用4套M12膨胀螺栓，钻孔深度不小于100mm，构件整体安装完成后，最上层托架距地面高度可根据需求在1.2m至2.2m区间调整，托架伸出长度适配200mm宽度以内的槽式电缆桥架，双立柱的结构形式相比单立柱悬臂支架抗侧扭能力提升40%以上，可承受线缆敷设时的侧向拖拽力，避免支架出现歪斜变形。
