导轨安装式V形槽工件夹紧工装结构

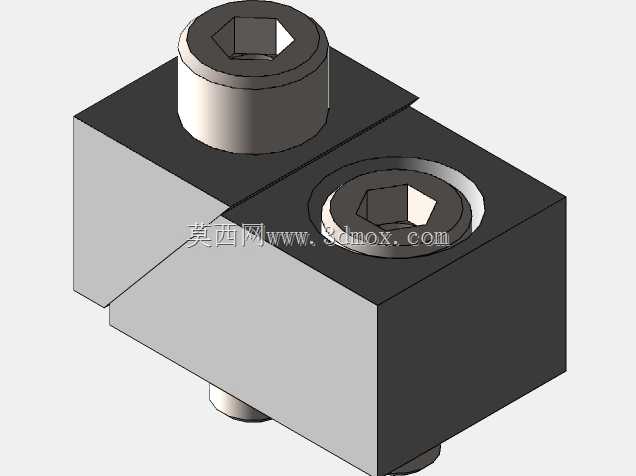

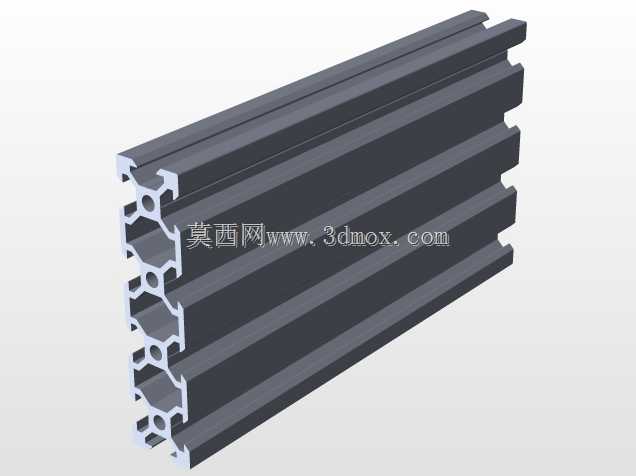

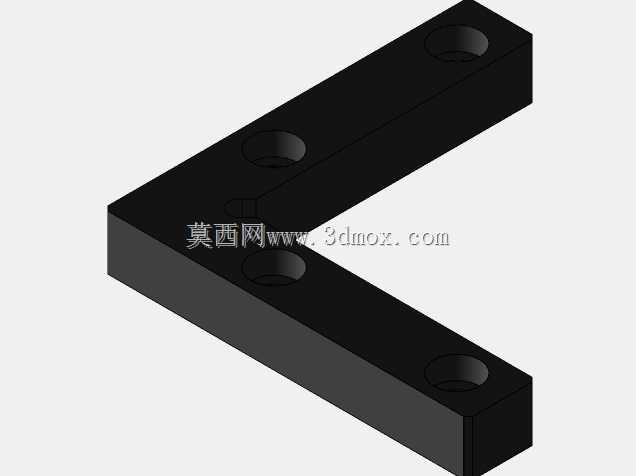

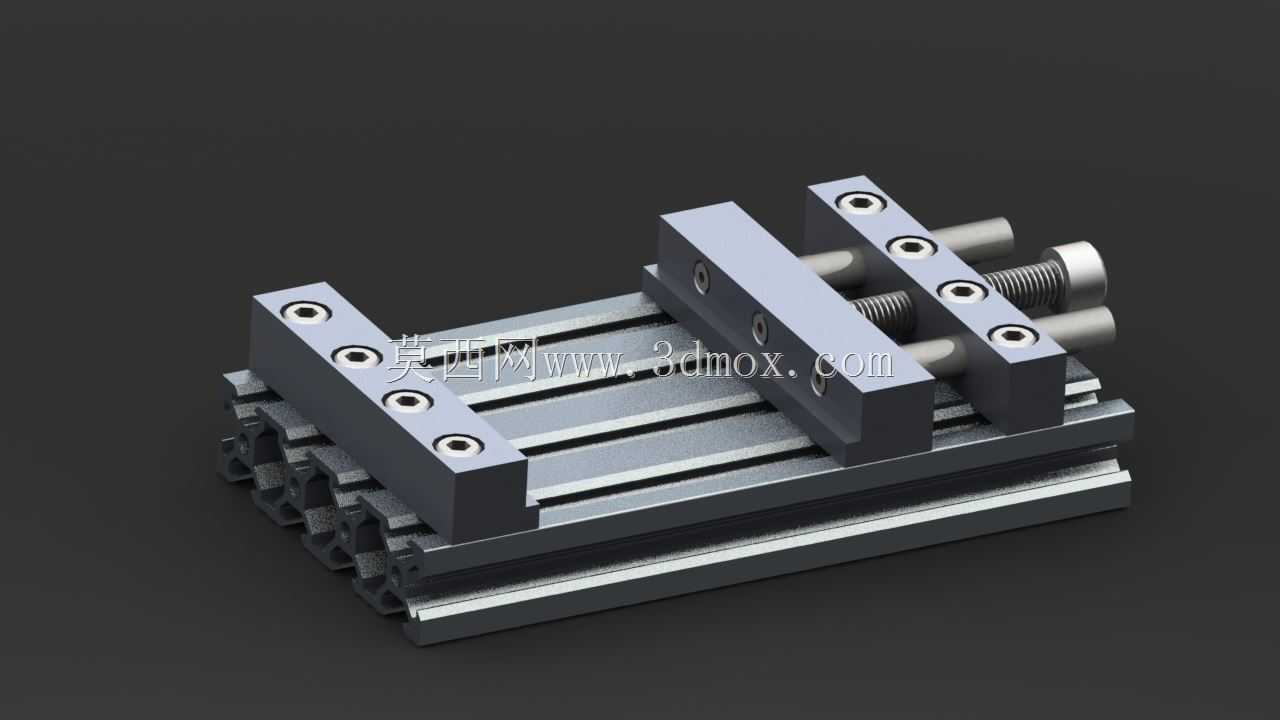

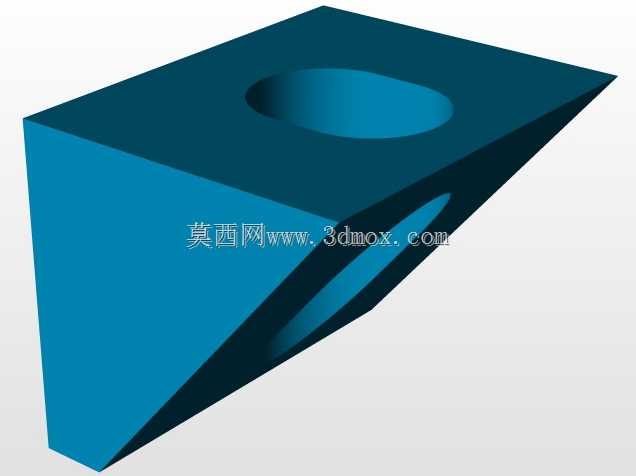

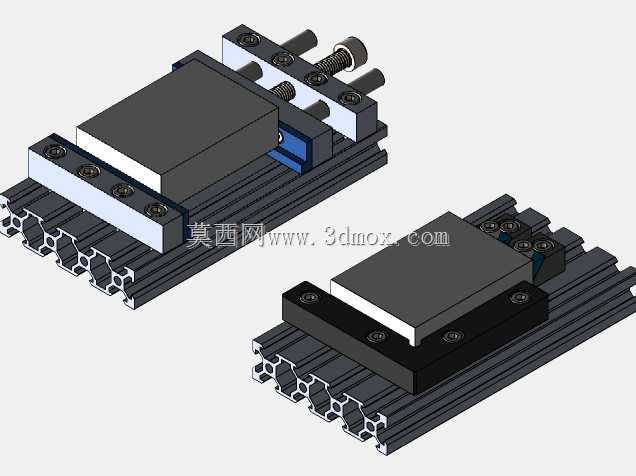

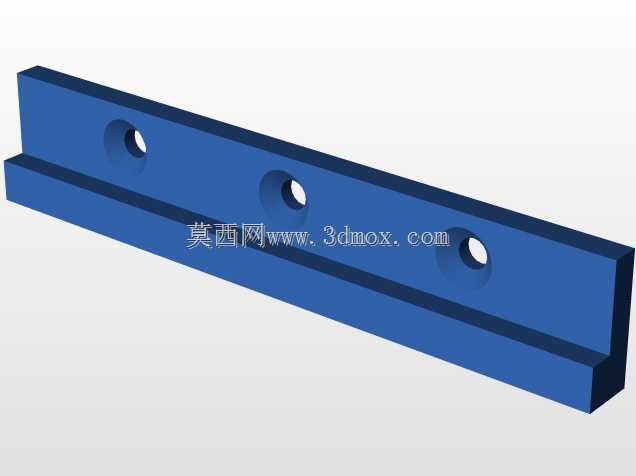

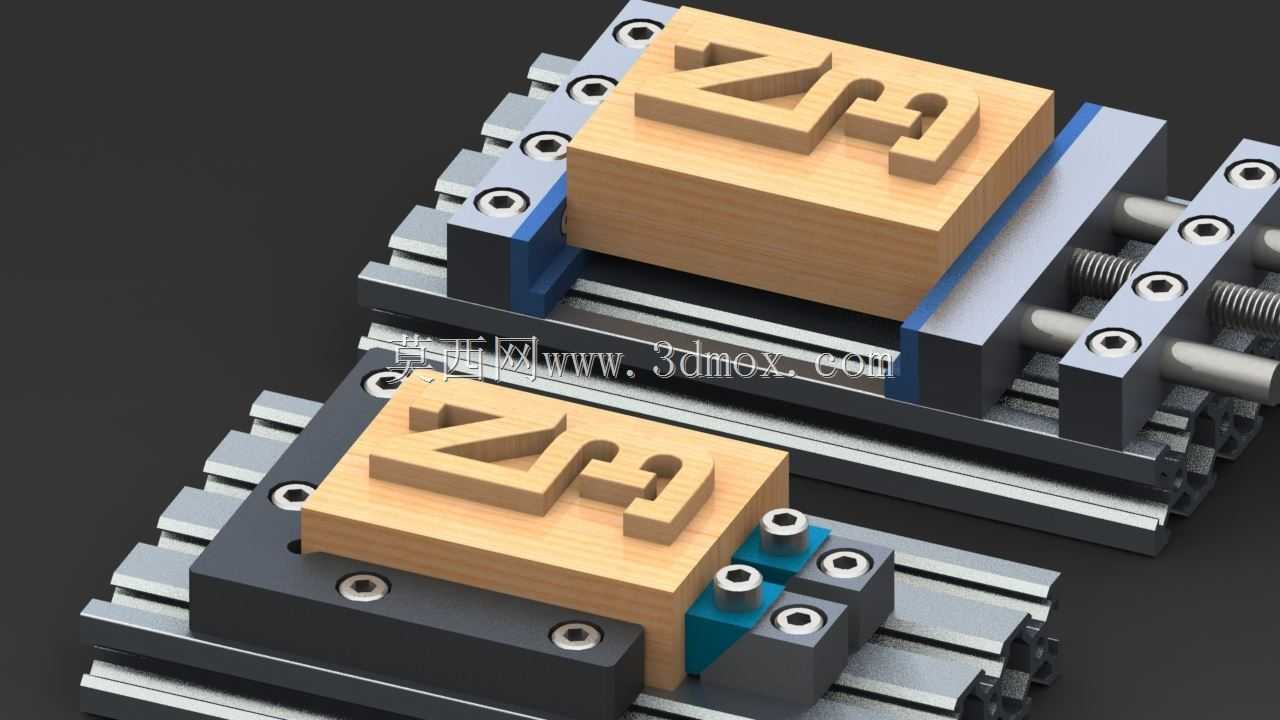

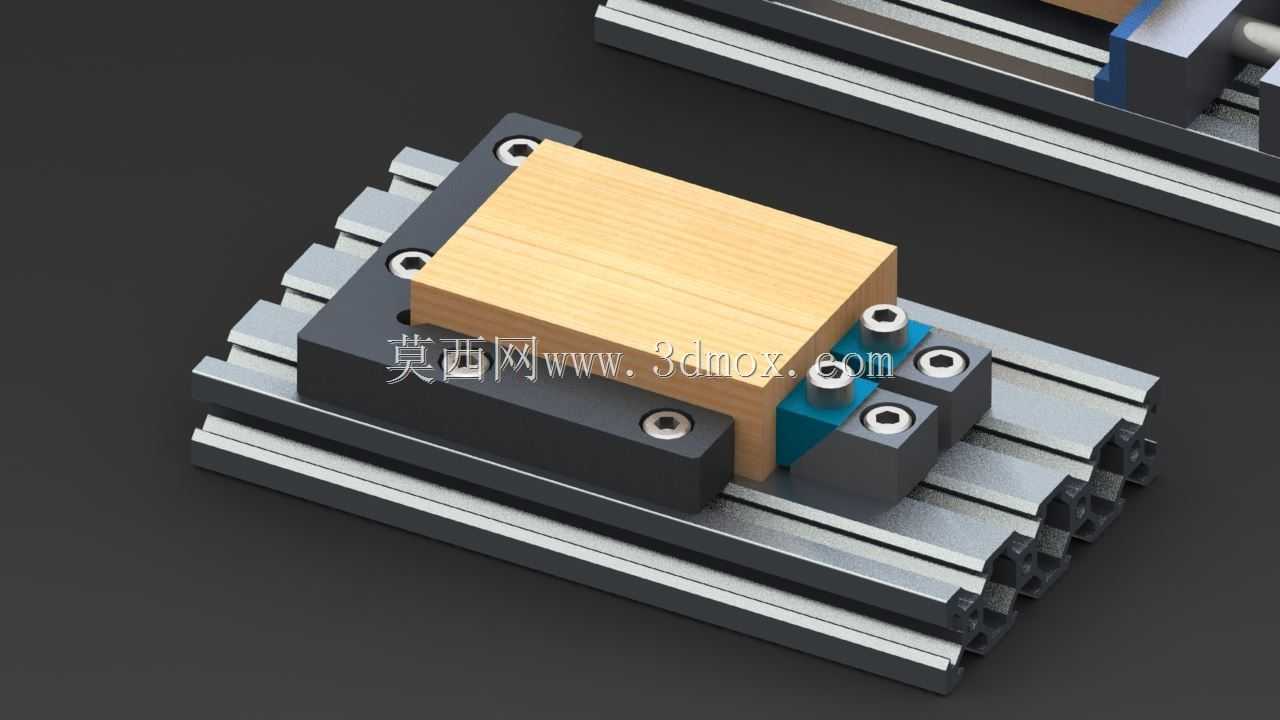

这款V形槽夹紧结构主要面向机加工工位的小尺寸轴类、方块类工件定位装夹需求，适配常规线轨安装场景，可直接固定在标准铝型材导轨或机床T型槽工作台面上，无需额外加工复杂安装基面，单组夹紧单元的安装孔位按照通用工业导轨的孔距标准设计，跨距适配20系列、30系列铝型材的安装尺寸，整体安装边界控制在紧凑范围内，不会占用过多工作台有效作业面。从功能实现逻辑来看，结构采用双侧同步夹紧的设计思路，一侧为固定V形定位块，另一侧为带弹簧复位的滑动压块，通过侧面的调节螺杆实现夹紧行程的微调，V形槽的夹角采用90度通用设计，可兼容直径范围6mm到30mm的圆柱类工件，同时也可通过更换垫块实现方形工件的装夹，夹紧过程中V形面的自定心特性可保证工件轴线与导轨进给方向的平行度，重复定位精度可控制在0.02mm以内，满足普通铣削、钻孔、打标工序的装夹精度要求。实际应用场景中，这类夹紧台常成对布置在自动化上下料工位、小型雕刻机工作台、台式钻床的工装位上，配合气动或手动进给机构完成工件的快速装夹，滑动压块的导向部分采用双导杆结构，避免夹紧过程中压块偏摆导致的工件装夹歪斜，导杆与基体之间采用间隙配合加润滑槽设计，长期往复使用不会出现卡滞问题。结构的基体部分采用45号钢调质处理，V形夹紧块与工件接触的表面做了淬火加硬处理，硬度达到HRC45-50，可抵抗装夹过程中的磨损，延长工装使用寿命，夹紧螺杆采用细牙螺纹设计，调节时的进给量更小，便于操作人员控制夹紧力，避免薄壁工件装夹变形。设计过程中充分考虑了工装的通用性，所有安装孔位都做了沉头处理，固定螺栓不会突出基体表面干涉工件放置，弹簧复位结构可在松开螺杆时自动带动滑动压块退回，方便工件快速取放，无需手动拉开压块，减少装夹辅助时间。针对不同的作业场景，该结构还可拓展安装气动驱动接头，将手动螺杆替换为气缸推杆，实现自动化夹紧控制，适配小批量自动化生产线的装夹需求，整体结构没有冗余设计，所有零部件都采用机加工行业常用的标准件与通用型材，加工难度低，后期维护更换易损件十分方便。
