工业用C型槽式直线滑动导轨结构

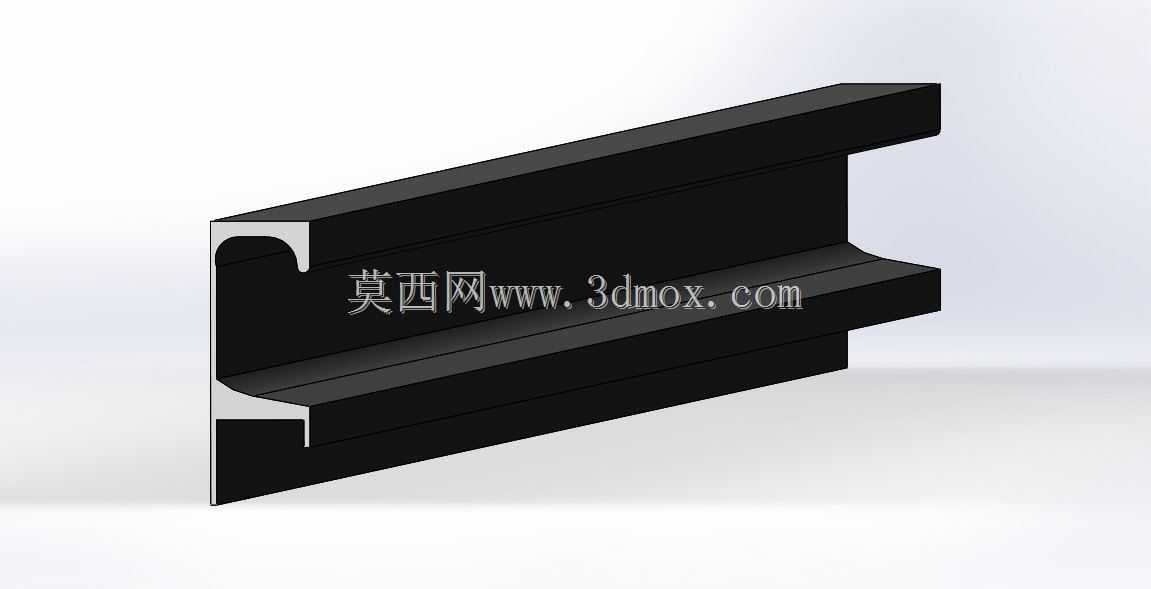

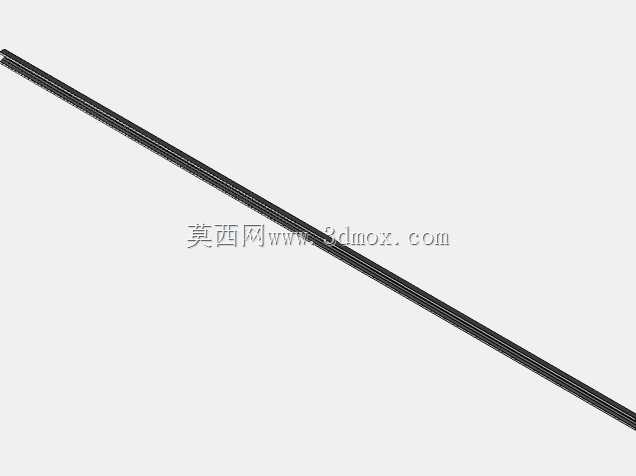

这款C型槽式滑动导轨，在自动化输送线、机床滑动工作台、工装夹具位移机构中应用十分广泛，作为直线运动的承载导向部件，它的核心作用是为运动副提供精准的直线运动轨迹，同时承受运动部件传递的径向、侧向载荷，保证运动过程的平稳性与位置精度。从结构设计来看，该导轨采用一体化挤压成型的C型截面，两侧对称设置内凹的滚道安装槽，槽口边缘做了圆弧过渡处理，既可以避免装配时刮伤配套滑块的密封件，也能减少应力集中，提升导轨整体的抗弯曲变形能力。导轨的背部为平整安装基准面，加工时保证了较高的平面度要求，安装时可以直接贴合设备的安装基面，通过侧面的定位台阶快速找正，不需要额外做复杂的基准校准，能有效缩短设备的装配调试周期。在设计思路上，这款导轨优先考虑了重载工况下的结构刚性，截面的壁厚分布做了针对性优化，滚道位置的壁厚大于侧壁厚度，在承受滑块传递的集中载荷时，不会出现局部凹陷变形；导轨的槽口宽度经过精准计算，既可以保证滑块的滚柱或滚珠能够顺畅循环滚动，又能预留足够的密封件安装空间，阻挡加工过程中产生的切屑、粉尘进入滚道内部，降低日常维护的频次。从安装边界来看，该导轨的截面高度、宽度尺寸符合通用直线导轨的安装互换尺寸，两端可以根据实际使用长度做任意裁切，拼接时通过端部的定位销孔保证拼接处的滚道对齐度，不会出现运动卡顿的问题；安装孔采用沉头设计，装配后螺栓头不会高出导轨基准面，不会对运动部件造成干涉。在实际使用场景中，这类导轨常搭配四方形滑块或者法兰型滑块使用，根据负载大小可以选择单滑块或者多滑块组合安装，在木工机械的推台、包装设备的料仓位移机构、电子设备的插件线移载机构中，都能看到这类导轨的应用，它的滑动阻力小，运动过程噪音低，不需要复杂的润滑管路，定期在滚道位置涂抹润滑脂即可保证长期稳定运行。针对不同的使用环境，导轨的表面可以做发黑、镀锌或者硬质阳极氧化处理，在潮湿或者有轻微腐蚀的工况下，也能保证足够的使用寿命，不会因为表面锈蚀影响运动精度。
