G型螺旋压紧夹钳结构设计

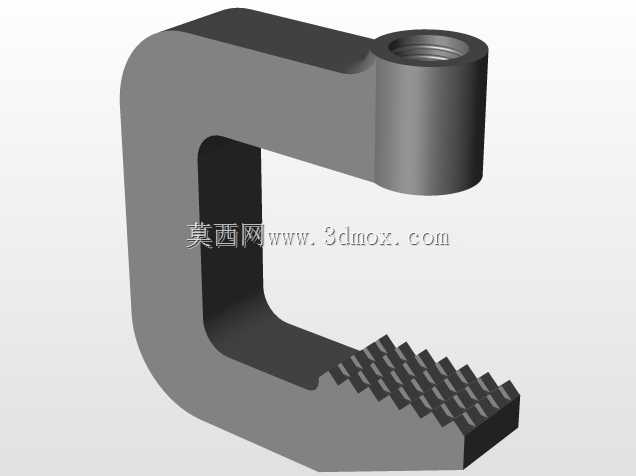

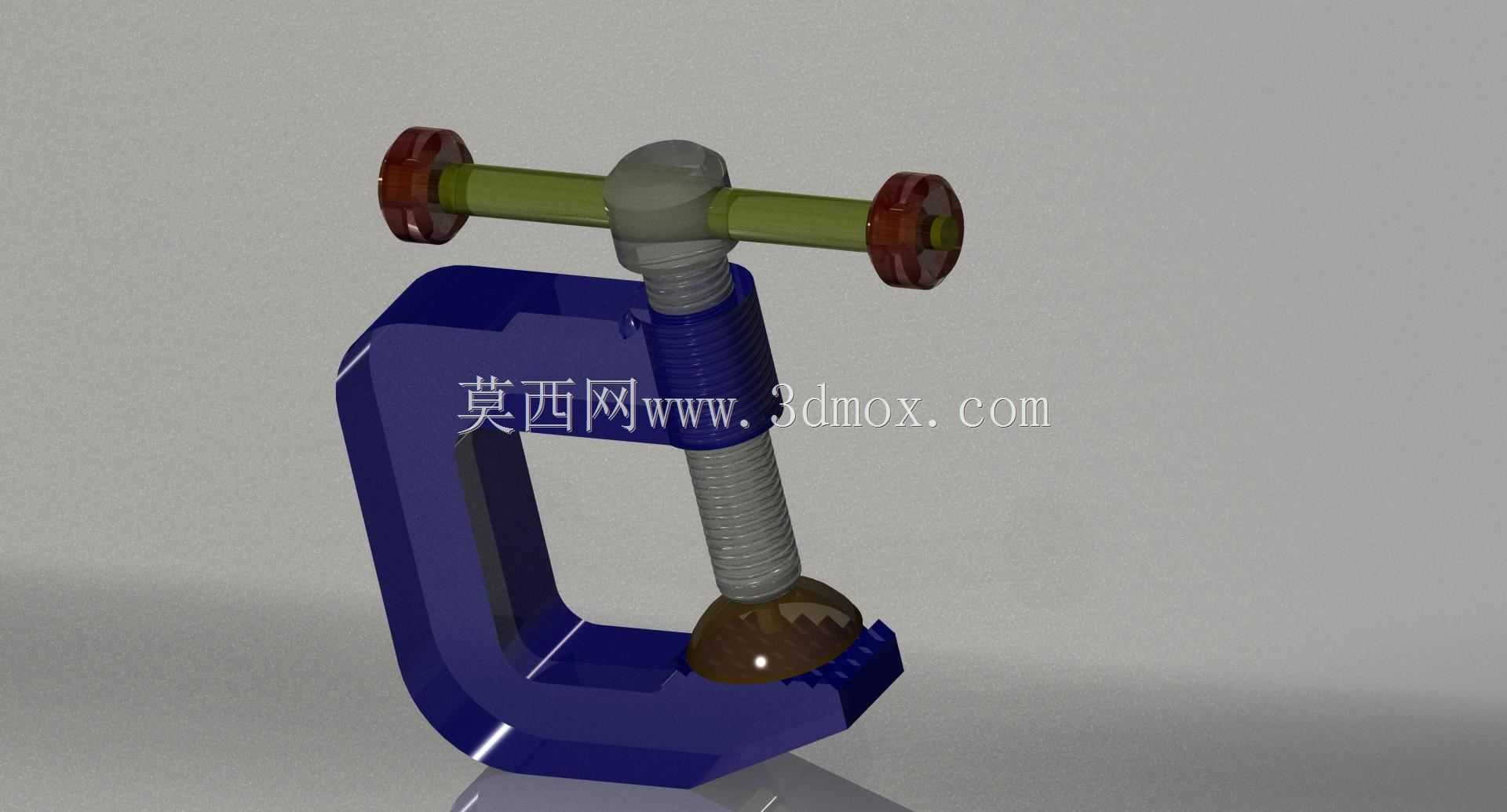

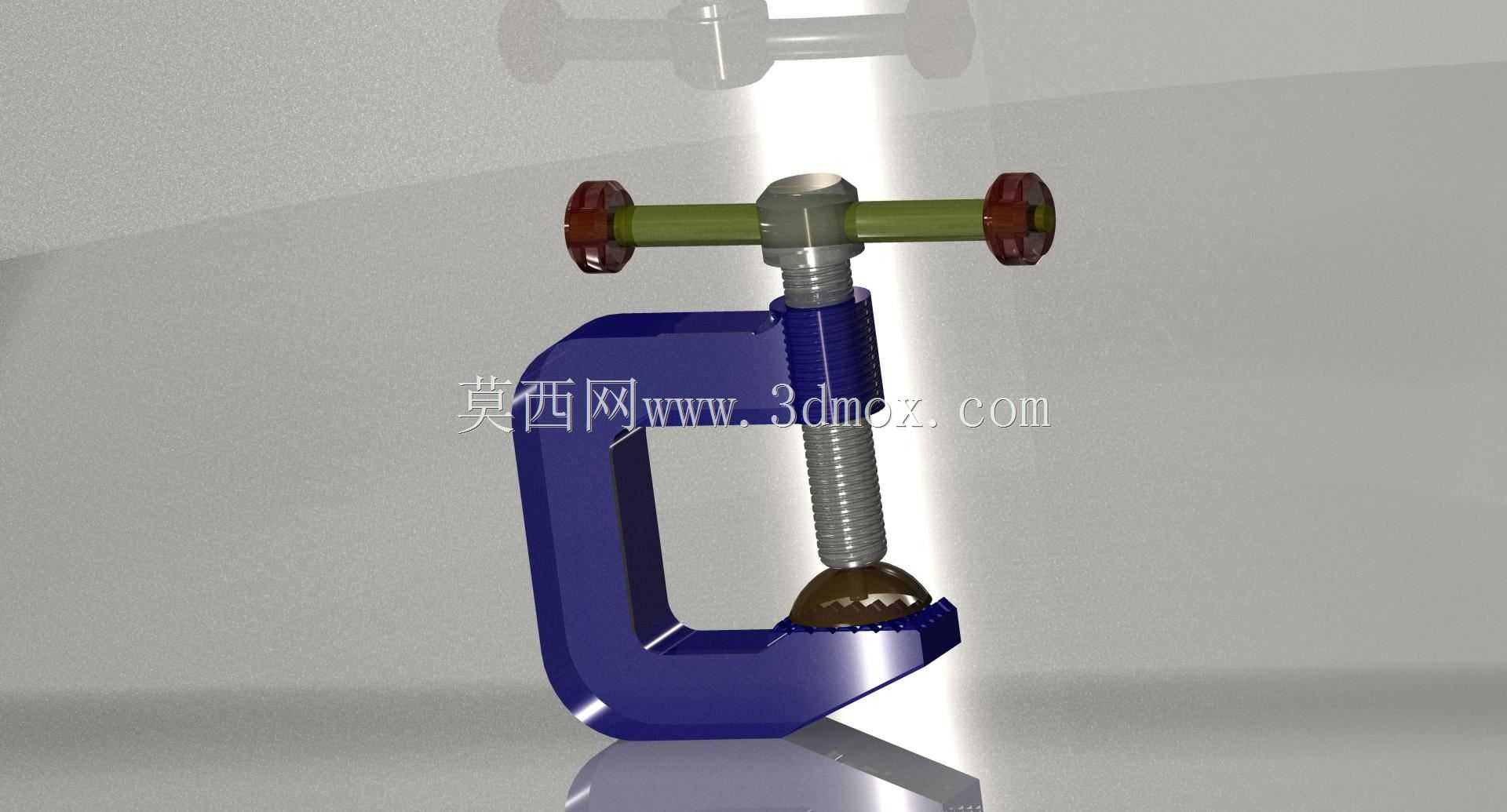

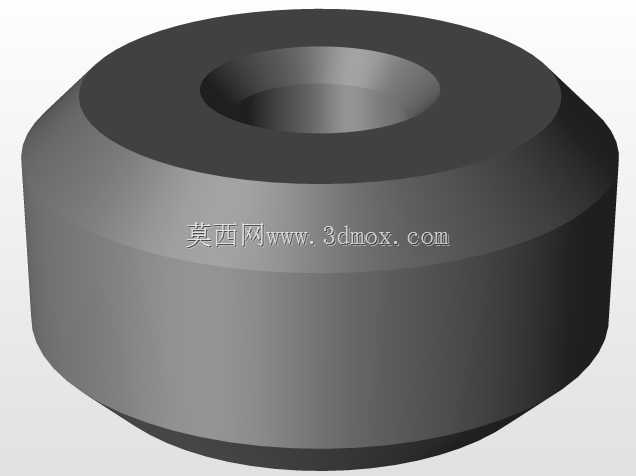

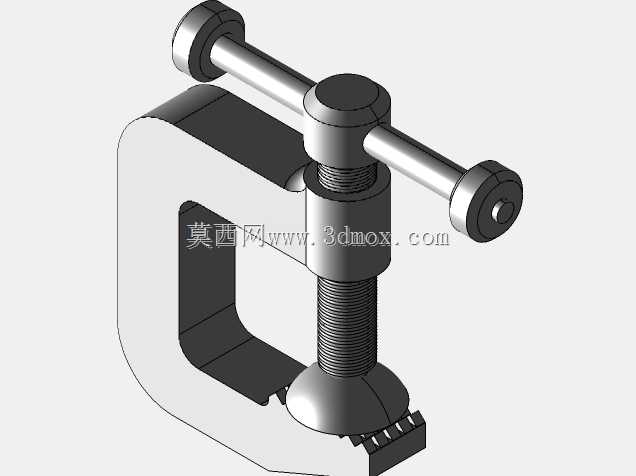

这款G型夹钳是机械加工、装配维修场景里极为常用的手动紧固工装，日常在小型工件铣削定位、管件粘接对接、钣金件临时组对、家用DIY木料固定等场景都能见到它的身影，相比大型液压压紧夹具，它无需外接动力源，单人即可快速操作，适配的作业场景灵活度极高。整体结构采用C型弓形架作为主体承载结构，架体截面做了等强度变厚度设计，在螺杆施压的受力路径上做了局部加厚处理，避免长期承压出现架体张口变形，开口深度与最大开口行程按照通用手动夹钳的常用作业范围设计，可覆盖常规厚度的板材、型材、小型异形件的压紧需求，架体底部的承压面做了滚花防滑处理，压紧时不会与工件表面出现相对滑移，同时接触边缘做了小圆角过渡，避免压伤软质工件表面。顶部的施压组件采用T型螺杆传动结构，螺杆顶端配置了十字布置的防滑加力杆，无需额外配套扳手，手动旋转即可施加足够的压紧力，螺杆下端的压头采用活动球头结构，压紧过程中可自动适配工件表面的倾斜角度，保证压头与工件表面完全贴合，不会出现点接触压痕，也避免螺杆受侧向力出现弯曲变形。设计过程中重点考量了手动操作的人机工程特性，加力杆的长度按照普通人手的施力扭矩范围设定，旋转时无需过度发力即可达到足够的夹紧力，同时螺杆的螺距选用常规粗牙螺纹，传动效率高，开合行程的调整速度快，无需多次空转即可快速适配不同厚度的工件。架体与螺杆的配合部位做了内嵌铜套的耐磨设计，长期反复使用也不会出现螺纹滑牙、架体螺纹孔磨损的问题，整体结构没有易损的复杂小零件，日常维护仅需定期在螺纹部位涂抹润滑脂即可保证操作顺畅。安装使用时没有固定的安装边界要求，既可以手持临时压紧作业，也可以通过底部的安装孔将夹钳固定在工作台面作为固定式压紧座使用，适配多场景的灵活使用需求，在装配工位上常用来临时固定待组装的小零件，在维修场景中可以用来夹持变形的零件做校正作业，在木工、五金加工的个人作业场景中也能作为辅助固定工具替代复杂的专用夹具，整体结构紧凑，受力路径清晰，所有受力部件的强度都按照手动操作的最大施力阈值做了冗余校核，正常使用情况下不会出现结构断裂、压紧失效的问题。
