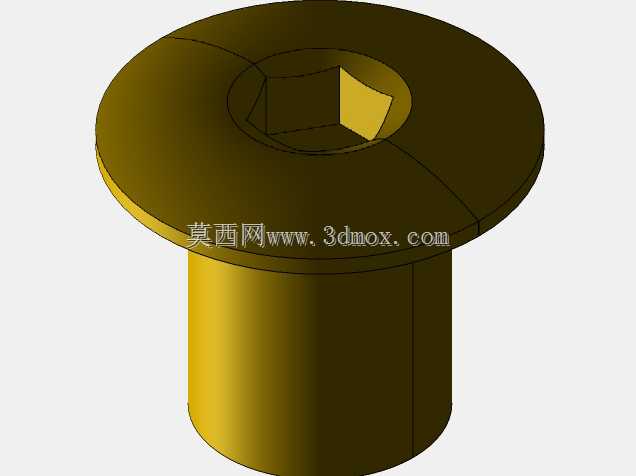

内六角盘头螺纹装订连接紧固件结构

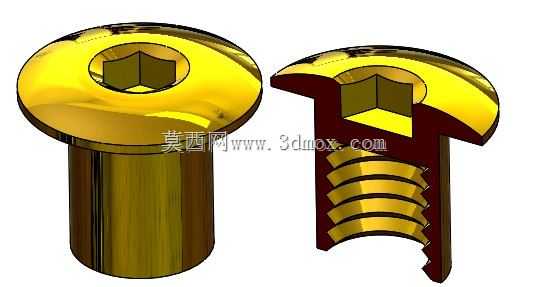

这类带内六角驱动的盘头螺纹连接件，常被应用在薄板叠装固定、装饰面拼接、小型机电设备外壳装配场景中，尤其适合需要沉头安装但板材厚度不足以加工沉孔的工况，盘头结构可以在不破坏安装面表层涂层的前提下，提供足够的压紧接触面积，避免锁紧时压痕穿透板材饰面。从结构设计来看，头部采用盘形圆弧过渡，相比圆柱头内六角件，头部外缘的圆角可以降低安装时对安装孔周边的应力集中，即使安装孔位存在0.2mm以内的位置偏差，盘头的覆盖范围也能完全遮盖孔边误差，降低现场装配的对位难度。驱动端采用标准内六角凹孔，相比十字槽、一字槽结构，能承受更大的锁紧扭矩，反复拆装过程中不容易出现槽口滑牙问题，适合需要定期拆解维护的装配部位。螺杆部分采用全牙设计，螺纹牙型经过优化，牙顶留有微小的圆弧过渡，在旋入预制内螺纹孔或者自攻适配的塑料、薄金属基材时，不会因为牙顶过于尖锐切削掉过多基材，能保证足够的螺纹啮合强度。从安装边界来看，这类M8规格的连接件，头部外径控制在14mm左右，头部厚度4mm，安装时需要预留的头部沉腔深度不小于4.2mm即可，螺杆长度可以根据叠装总厚度选择，啮合长度达到螺杆直径的0.8倍以上就能满足常规静载下的连接强度要求。做三维建模时，需要注意内六角孔的深度要比标准内六角扳手的插入深度大0.3mm，避免锁紧时扳手底部顶到孔底导致无法压紧；头部和螺杆衔接的位置要加工R0.5的退刀圆角，既可以降低冷镦成型时的应力开裂风险，也能避免装配时直角棱边刮伤安装孔内壁。实际选型时，要注意盘头下表面的平面度控制在0.1mm以内，保证锁紧时接触面受力均匀，不会出现偏载导致的连接件倾斜；螺纹部分的大径、中径公差要符合通用紧固件精度要求，保证和标准内螺纹件的互换性，不需要额外定制配套螺母就能和市售标准件适配。在轻工装配、家具五金、电子设备外壳组装场景中，这类连接件因为头部外露面平整光滑，电镀后装饰效果好，同时锁紧可靠性高，已经逐步替代传统的十字盘头螺丝，尤其是在需要反复拆装的维护点位，内六角驱动的耐用性优势更为明显。建模过程中还要注意螺纹收尾的结构，不能把螺纹直接延伸到头部下表面，要留出1-2个螺距的收尾过渡段，避免螺纹起始端和头部衔接处出现应力集中，在承受交变载荷时发生断裂。
