4040方角铝挤压型材结构设计

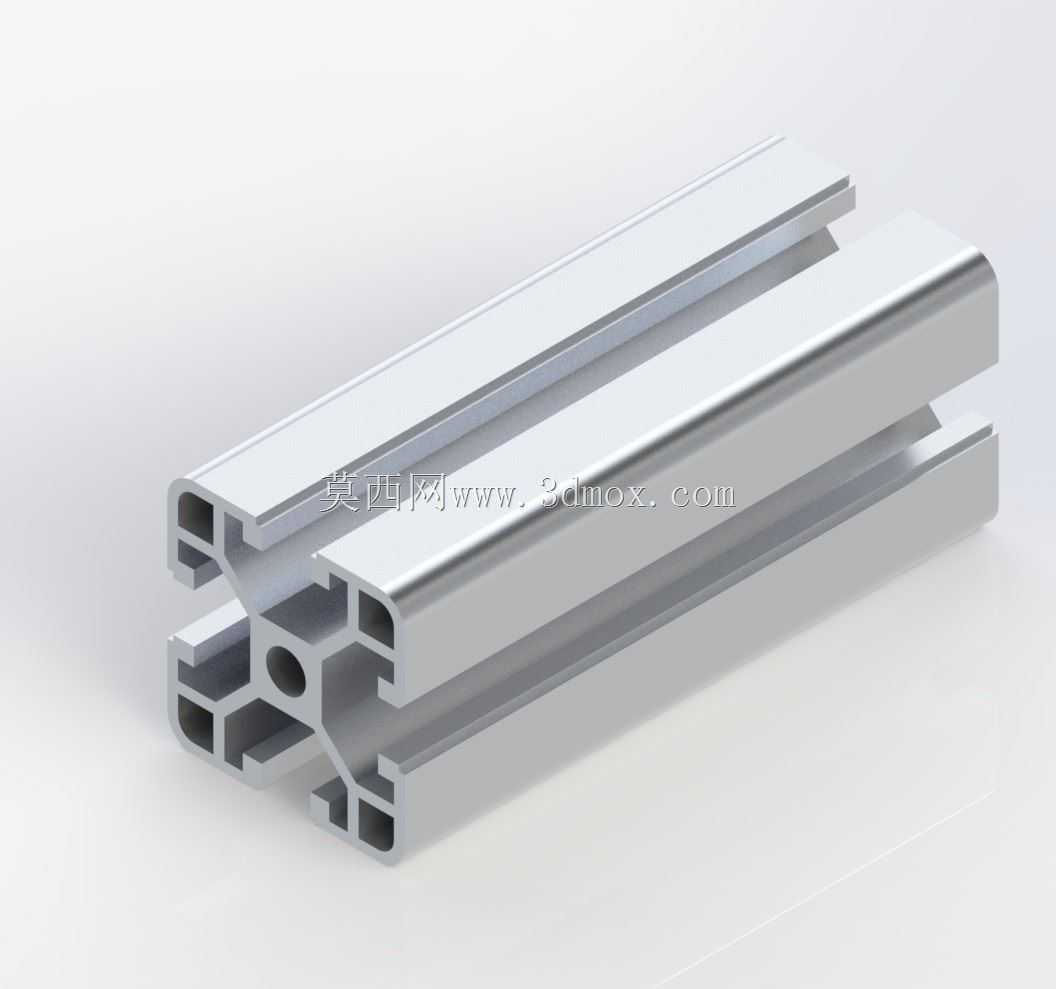

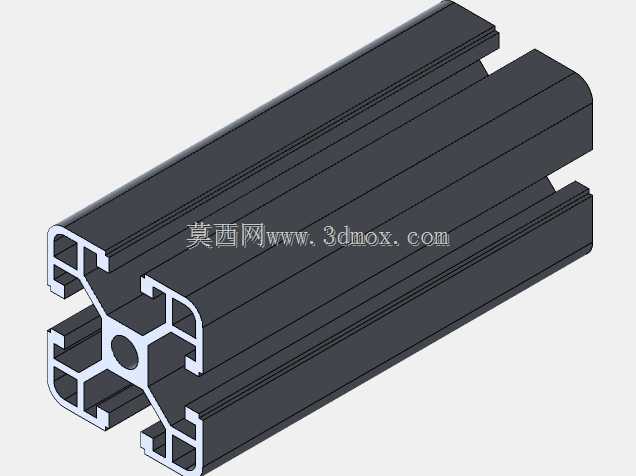

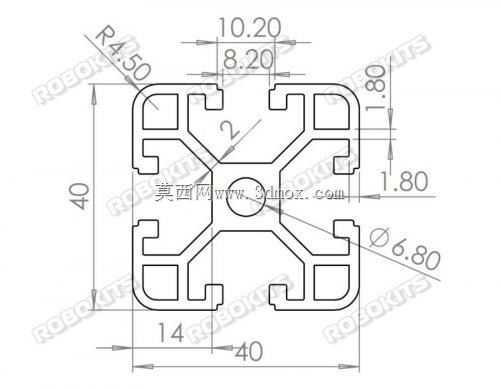

这款4040规格的方角铝挤压型材，在小型数控设备机架、DIY桌面级加工装置、家用网络设备改造场景中有着极高的适配性，不少做小型CNC路由器搭建的爱好者、做非标小型设备的结构工程师，都会优先选用这类截面的型材做主体框架。型材壁厚设定为2mm，在保证框架整体刚性的前提下，尽可能控制了型材自重，不会让小型设备出现头重脚轻的问题，也能降低整体材料成本。从截面设计来看，型材四周预留了标准T型槽结构，槽口尺寸适配行业通用的T型螺栓、滑块螺母，安装时不需要额外在型材上打孔攻丝，只需要将配套紧固件卡入槽内，就能快速完成横梁、竖梁的拼接固定，后期调整设备结构、加装功能附件时，只需要松开螺栓就能调整安装位置，灵活性远高于焊接式机架。截面中心位置设计了带通孔的加强筋结构，既提升了型材截面的抗扭、抗弯性能，也可以作为走线通道，让设备的电源线、信号线从型材内部穿过，避免线路外露造成的磕碰、干扰问题，让整体设备外观更整洁。做三维建模时，这类型材不需要完全固化长度参数，只需要把截面轮廓绘制准确，通过拉伸特征就能生成任意长度的型材段，设计不同尺寸的设备框架时，只需要修改拉伸特征的长度参数，就能快速适配不同的安装边界，不需要重复绘制截面。在实际安装使用中，这款型材的方角结构能让框架拼接处的贴合面更平整，相邻型材垂直拼接时不需要额外做角度修正，配合对应的角码、端盖等配件，就能快速组装出精度符合要求的设备机架，不管是做小型数控雕刻机的主体框架，还是做DIY网络设备的安装支架，或是小型自动化设备的支撑机架，都能满足使用需求。型材的槽口间距、截面外形尺寸都遵循行业通用的40系列铝型材标准，和同系列的其他铝型材、配套配件完全兼容，选型时不需要担心配件适配问题，能大幅缩短结构设计、物料采购的周期。
