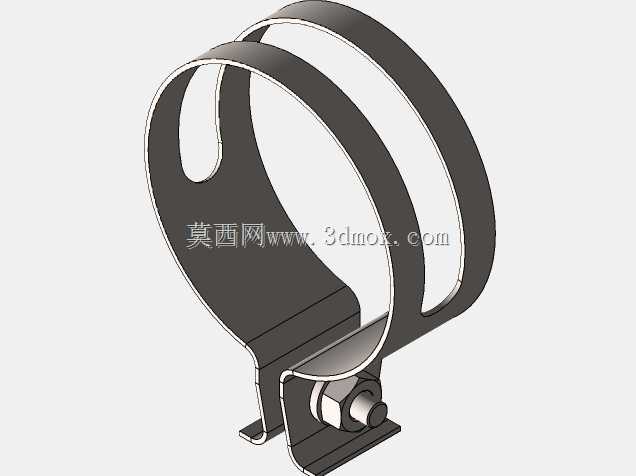

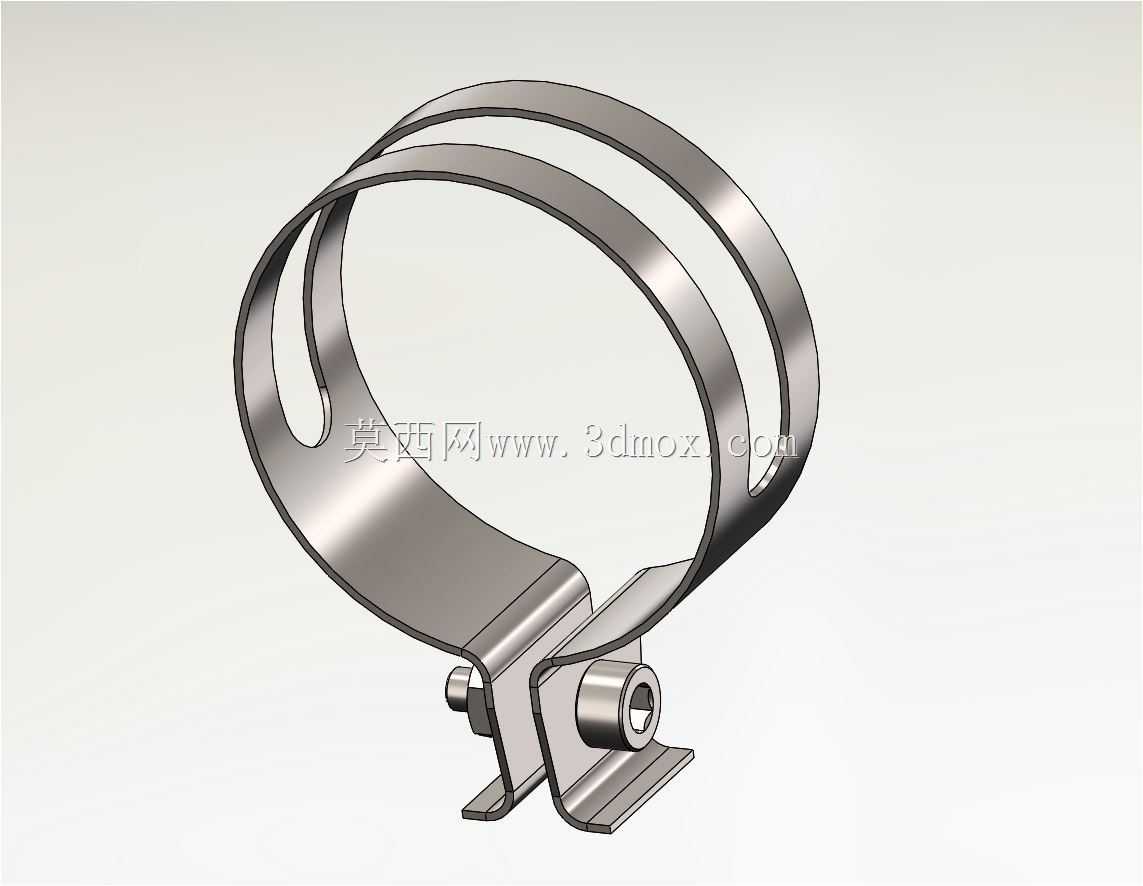

双钢带螺栓锁紧式软管卡箍结构设计

这类双钢带结构的软管卡箍，在流体输送管路系统里应用场景极广，小到家用净水设备的软管接驳、汽修场景里的燃油管与冷却水管固定，大到工业生产线的气动管路、低压输水输油管路的紧固，都能见到这类结构的身影。和传统单钢带喉箍相比，双钢带的设计能让箍紧力沿软管周向分布更均匀，避免单条钢带局部压应力过大割伤软管外壁，也能减少软管长期受压后出现的局部蠕变松弛，提升管路连接的密封可靠性。

从功能特性上看，这款卡箍依靠底部的螺栓旋紧来收窄钢带的合围直径，螺栓锁紧时的力矩可以根据软管材质、管路工作压力灵活调整：比如接驳壁厚较薄的PVC软管时，用较小力矩就能实现密封，不会压瘪管身；面对带编织增强层的橡胶油管时，加大锁紧力矩也能保证箍紧力足够，抵御管路内的脉冲压力冲击，防止软管在压力波动时从接头上滑脱。底部带安装支耳的结构是这款卡箍的设计亮点，区别于普通无固定座的喉箍，它可以先通过支耳上的安装孔将卡箍预装在设备机架、安装板上，再穿入软管锁紧，避免管路布设后卡箍移位，尤其适合空间紧凑、后期维护操作空间有限的设备内部管路布局，能大幅降低装配和后期维保的操作难度。

设计思路上，钢带部分采用钣金折弯成型工艺，整体用等厚度的不锈钢带材加工，钢带边缘做了倒圆角处理，避免锐边划伤软管表面和装配人员的手部；合围的钢带内径预留了足够的调节余量，能适配一定公差范围的软管外径，不用针对每一种细微差别的管径单独开模，降低生产端的制造成本。安装边界方面，卡箍锁紧状态下的最小合围直径对应适配软管的公称通径，完全张开时的内径要比待接硬管接头的最大外径大2-3mm，保证装配时能顺利套过接头部位；底部安装支耳的两个固定孔中心距、孔位到钢带底部的高度都做了适配性设计，安装时支耳底面和安装面完全贴合，螺栓锁紧时不会因为支耳悬空导致卡箍偏斜，保证钢带能整圈贴合软管外壁。实际选型时还要注意，卡箍的钢带宽度要和软管的壁厚匹配，壁厚越厚、管路工作压力越高，适配的钢带宽度就要越大，避免单位面积压强过大损伤管体，这款双钢带的结构相当于在同等钢带厚度下翻倍了箍紧接触面积，在中小通径的低压管路场景里，平衡了箍紧强度和对软管的友好度，比普通单钢带卡箍的适用场景更广。
