M10x1.25规格锥形螺钉结构设计

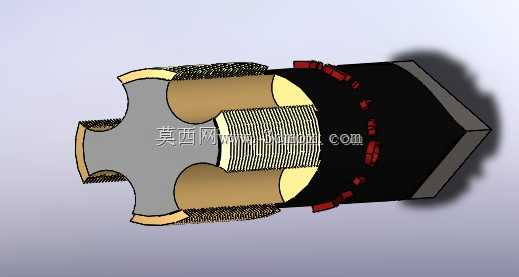

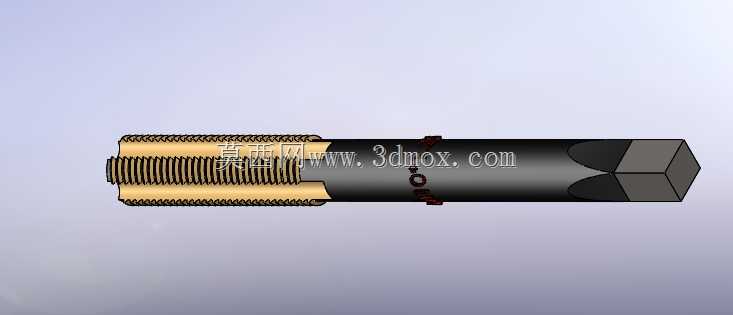

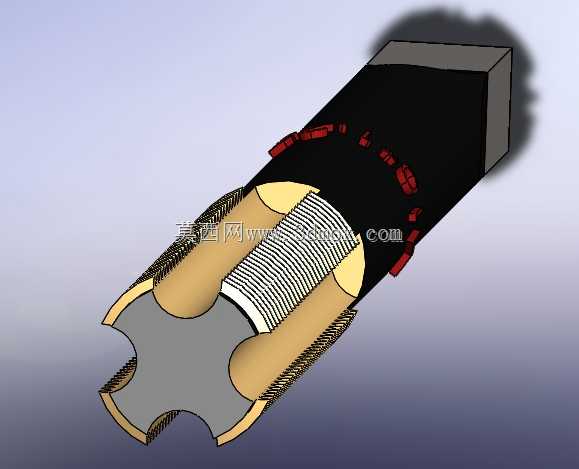

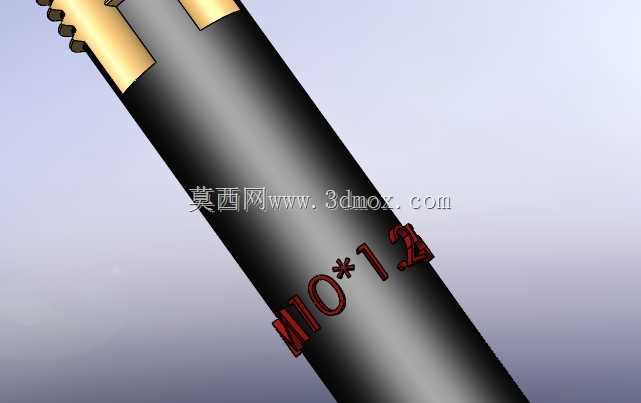

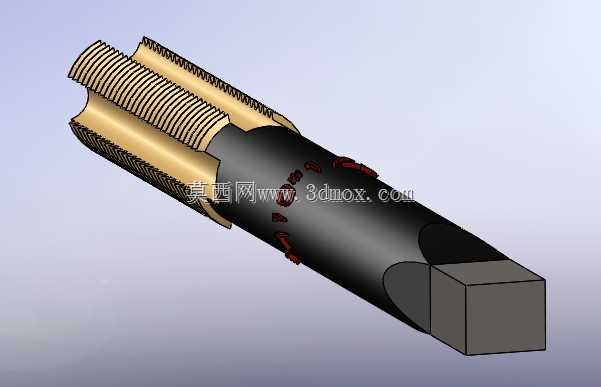

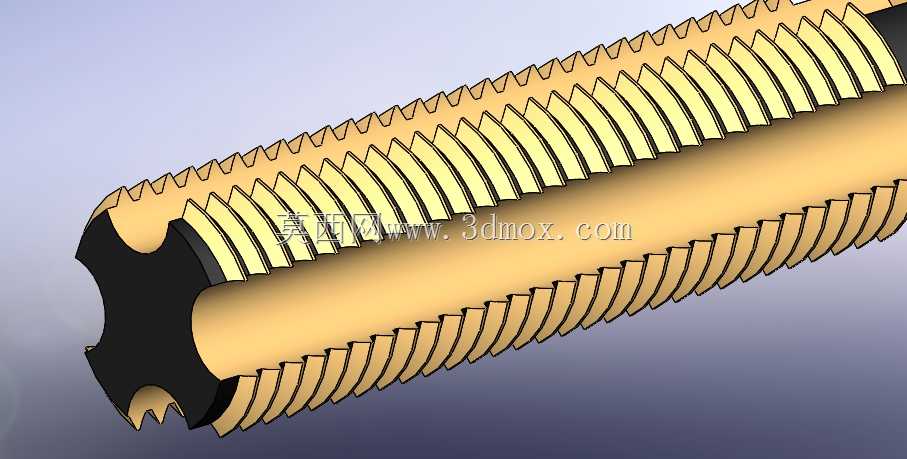

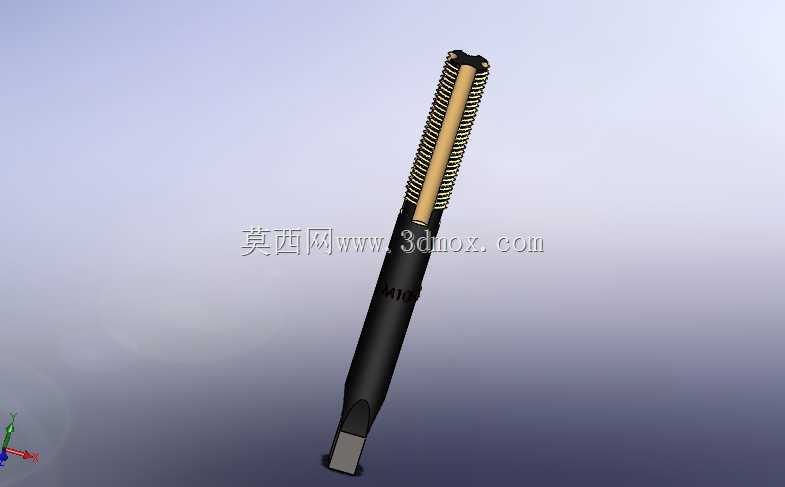

在液压管路连接、气动元件装配、小型动力机械的密封螺纹副场景中，锥形螺钉的应用占比远超普通圆柱螺纹紧固件，核心原因在于其锥度设计带来的自密封特性，无需额外加装密封垫片即可实现低压工况下的介质防漏效果。这款M10x1.25规格的锥形螺钉，设计阶段优先考虑了装配端的受力合理性，尾部采用方头结构，适配标准呆扳手的咬合尺寸，相比内六角、十字槽头型，方头在大扭矩拧紧工况下不会出现槽口滑牙问题，尤其适合需要反复拆装检修的管路接头位置。螺纹段采用1:16的标准锥度设计，牙型角保持60度通用公制螺纹角度，螺距1.25mm属于细牙螺纹范畴，相比同公称直径的粗牙螺纹，细牙的螺距更小，螺纹升角更低，拧紧后的自锁性能更优，在存在小幅振动的设备运行场景下，不易出现松脱退牙的问题。从安装边界来看，该螺钉的螺纹有效旋合长度控制在12mm，装配时需要在被连接件上加工同锥度的内螺纹底孔，底孔的入口端需要做1mm的45度倒角，避免螺钉拧入时首牙出现乱牙、卡滞的问题。螺钉的光杆段与螺纹段的过渡位置做了R0.5的圆角过渡，避免应力集中导致的断裂问题，这一细节在承受交变载荷的连接场景中尤为重要，很多现场出现的螺钉断裂故障，都源于过渡位置的直角加工带来的应力集中点。在实际选型应用中，这类锥形螺钉多用于发动机缸体的工艺孔封堵、液压阀块的油口堵头、小型气动工具的壳体连接，装配时不需要额外涂抹螺纹密封胶即可实现0.8MPa以下气压、1.2MPa以下液压的密封要求，如果用于更高压力的工况，仅需在螺纹段缠绕少量聚四氟乙烯生料带即可提升密封等级。建模过程中，螺纹段的收尾部分做了3牙的渐退刀结构，完全匹配实际机械加工的退刀槽工艺，不会出现建模中常见的螺纹收尾突兀、与实际加工件不符的问题，方头的对边尺寸严格对照国标呆扳手的开口尺寸设计，公差控制在IT12级，既保证扳手可以顺利套入，也不会出现配合间隙过大导致的拧转打滑问题。螺钉的整体表面处理默认采用发黑氧化工艺，建模时也预留了镀锌、镀镍等表面处理的尺寸余量，不会因为镀层厚度导致螺纹配合过紧。
