车床主轴端精密连接适配部件

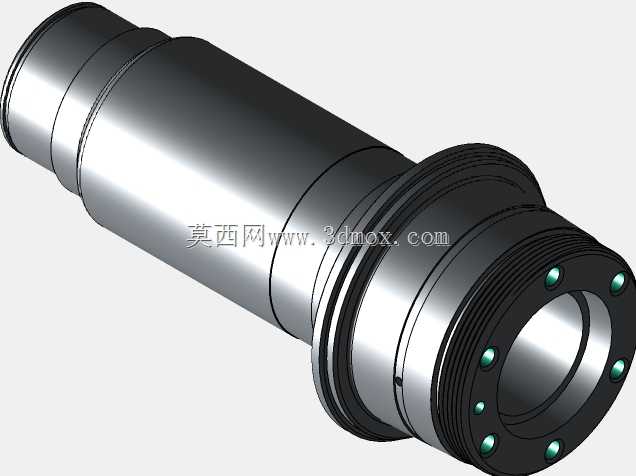

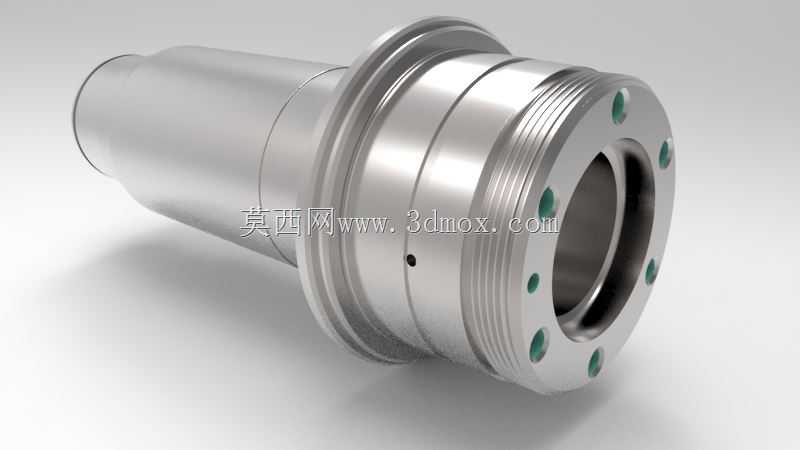

在普通车床及数控车床的主轴端工装配置场景中，这类适配部件承担着主轴与夹具、工装的过渡连接作用，是车床加工工序中保障装夹同轴度的核心过渡构件。日常加工场景里，车床主轴本身的接口规格固定，当需要装夹不同规格的卡盘、夹头或者专用工装时，就需要通过这类适配器完成接口转换，避免直接修改主轴端结构带来的设备不可逆损伤，同时大幅拓展车床可兼容的工装范围。从结构设计来看，该部件采用阶梯轴式的整体回转结构，靠近主轴连接端设置有带外螺纹的法兰段，法兰端面均匀分布多个轴向锁紧孔，用于和主轴端面完成周向定位与轴向锁紧，螺纹段则用于配合锁紧螺母实现预紧，保障连接刚性。部件中段设置有多道环形密封槽与定位轴肩，不同直径的轴肩分别承担径向定位、轴向限位的作用，密封槽可加装O型密封圈，避免加工过程中的切削液、金属碎屑进入主轴配合面，造成配合面磨损或者精度丧失。伸入工装侧的内孔采用高精度圆柱面设计，内孔与外圆的同轴度公差控制在微米级，保障装夹后工装的回转精度，避免加工过程中出现振刀、工件圆度超差的问题。从安装边界来看，该部件的最大外圆直径适配常规卧式车床的主轴端安装空间，轴向长度经过优化，不会过度延伸主轴悬伸量，避免因悬伸过长导致主轴刚性下降，影响重切削工况下的加工稳定性。设计过程中，首先需要匹配对应型号车床的主轴端接口尺寸，包括主轴端的螺纹规格、端面定位销孔位置、主轴内孔锥度或者圆柱面尺寸，再反向推导适配端的接口参数，所有配合面均采用过盈或者过渡配合设计，保障高速回转下的连接可靠性。部件上的小孔为润滑油孔，可在运转过程中向配合面注入少量润滑脂，减少配合面的微动磨损，延长部件的使用寿命。在实际选型应用中，需要核对适配器的两端接口尺寸分别与车床主轴、待装夹工装的接口完全匹配，同时核算装夹后的整体动平衡等级，满足车床最高转速下的运转要求，避免高速回转时出现振动过大的问题。这类适配部件的材质通常选用合金结构钢，经过调质、表面淬火处理，表面硬度达到HRC45以上，既保证芯部的韧性承受切削冲击力，又保证配合面的耐磨性，长期使用也不会出现配合精度下降的问题。
