Dremel电磨台钻连接适配结构件

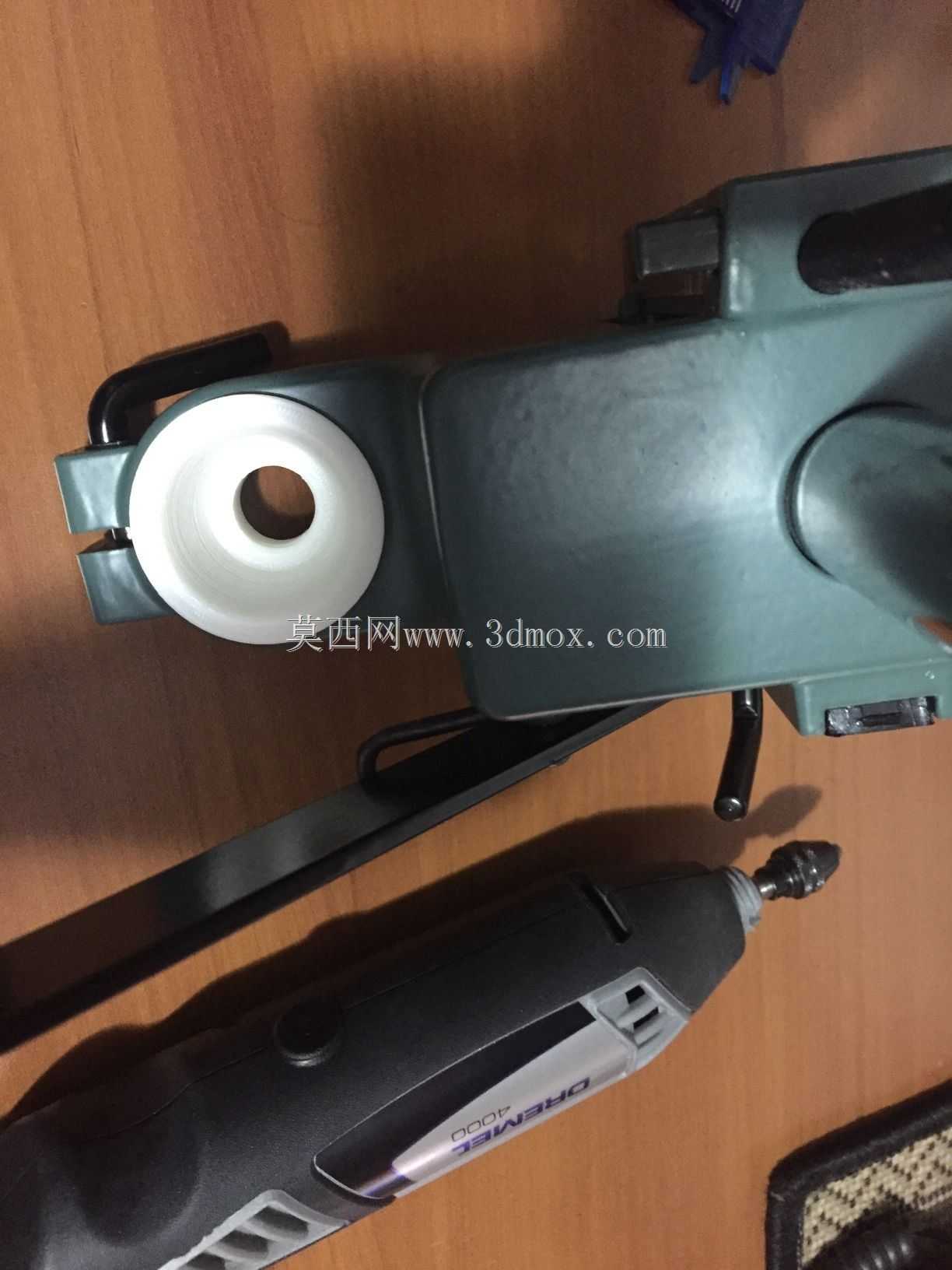

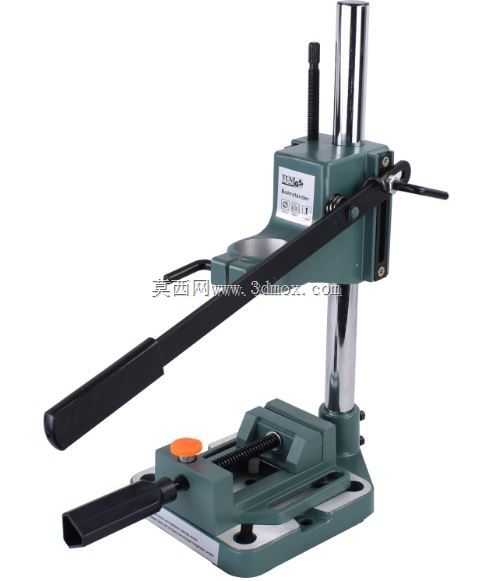

在小型五金加工、手工模型制作、精密零件修配的作业场景里，经常会遇到手持电磨需要固定在台架上实现稳定钻孔、铣削作业的需求，这款适配结构就是为解决Dremel 4000系列电磨与台式钻床夹具的对接问题设计的。从实际使用场景来看，很多手工从业者、小型加工坊的作业人员会将手持电磨搭配台钻夹具改造为小型精密加工工位，用来完成薄金属件、塑料件、木质模型件的精细钻孔、修边作业，常规的台钻夹具卡爪无法直接匹配电磨头部的连接尺寸，强行装夹会出现同轴度偏差、装夹打滑甚至磨伤电磨外壳的问题，这款适配结构刚好填补了装夹间隙，实现两者的可靠连接。

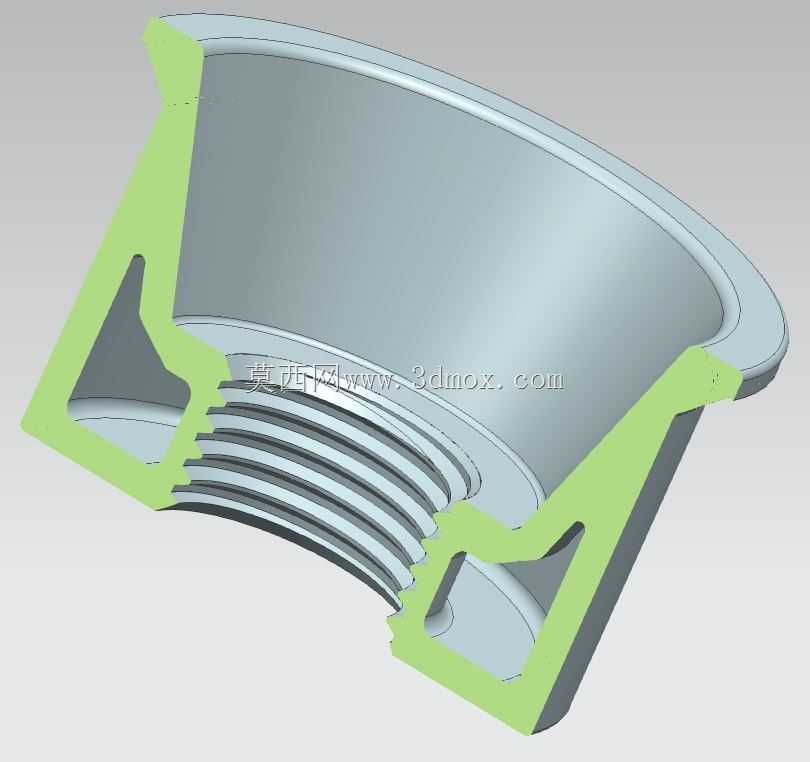

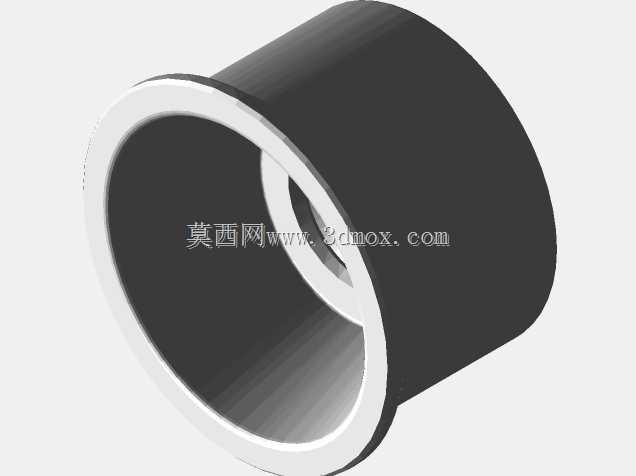

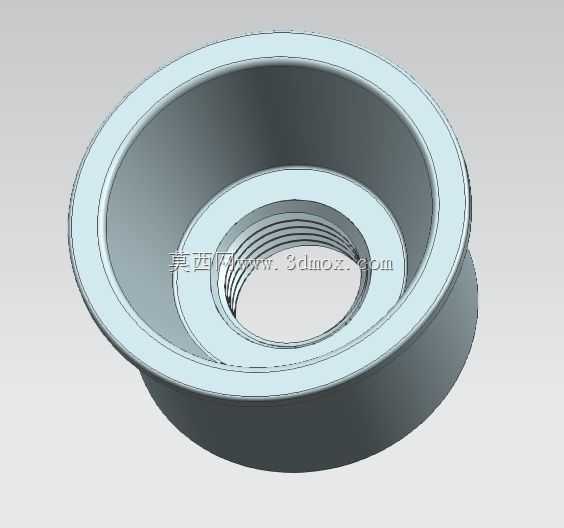

从功能特性上看，该适配结构采用内螺纹对接的方式与电磨头部连接，M19x2的螺纹规格完全匹配电磨输出端的外螺纹尺寸，拧紧后可实现无旷量的刚性连接，外侧的锥面结构与台钻夹具的内锥定位面完全贴合，装夹后能保证电磨主轴与台钻进给方向的同轴度控制在合理公差范围内，避免钻孔时出现偏摆、孔径超差的问题。结构上做了镂空减重设计，在保证连接刚性的前提下尽可能降低整体重量，减少电磨头部的负载，避免长时间装夹导致的电磨主轴轴承额外磨损。

设计过程中优先考虑了装夹的便捷性，外侧的对称凸缘结构既可以作为拧紧时的受力位，方便徒手或者借助简单工具完成适配器与电磨的锁紧，也能在台钻夹具卡爪收紧时提供足够的摩擦力，防止作业过程中适配器与夹具之间出现相对转动。安装边界方面，适配器的整体外轮廓尺寸完全适配常规台式钻床夹具的装夹范围，不需要对原有台钻夹具做任何改造，直接装夹即可使用，内侧螺纹的旋合长度经过合理计算，既保证足够的连接强度，又不会出现旋合过深顶触电磨内部结构的问题，端面的贴合平面做了平整度处理，与电磨头部端面贴合后能有效抑制作业过程中的振动传递，提升加工时的稳定性。

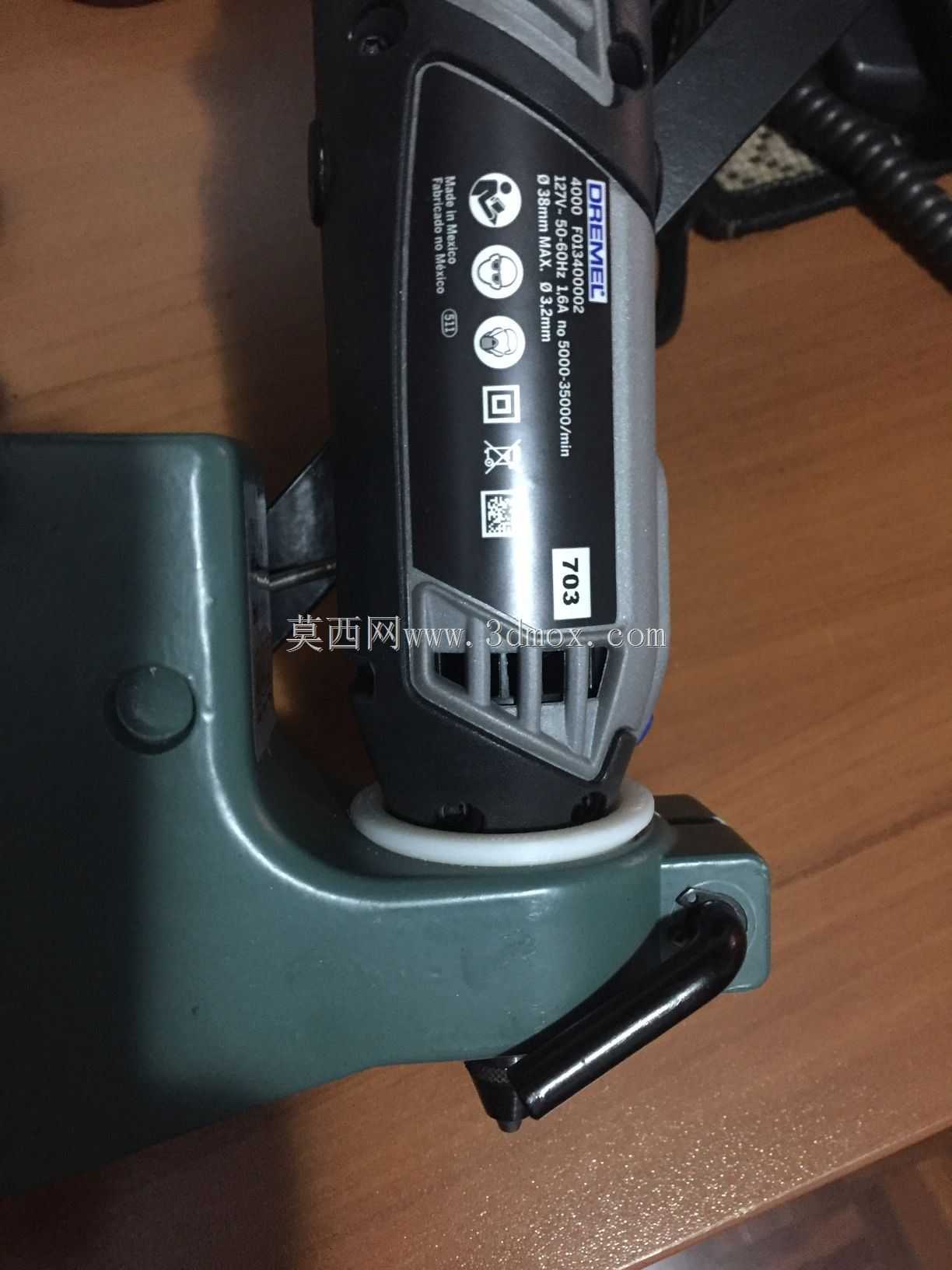

从实际使用的角度出发，这类适配结构不需要复杂的安装步骤，日常更换也十分便捷，不需要对原有设备做任何破坏性改造，就能快速实现手持电磨到固定式加工工位的转换，对于小批量精密加工作业、手工模型制作场景来说，能大幅提升作业精度与加工效率，减少手持作业带来的操作误差，同时也能降低长时间手持电磨作业的劳动强度。
